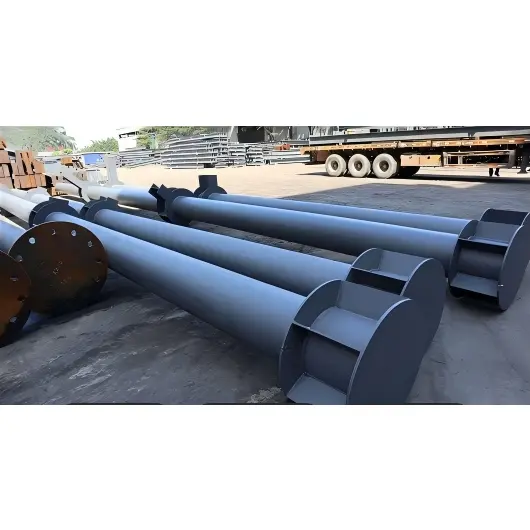

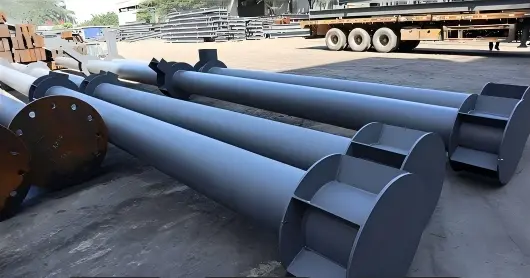

Ronde holle stalen buiskolom

Deze kolommen hebben een glad, recht cilindrisch profiel en een ringvormige dwarsdoorsnede die zorgt voor een uniforme verdeling van de belasting en een superieur axiaal draagvermogen. Ze dragen effectief belastingen over van de bovenbouw naar de fundering en zijn geschikt voor verticale ondersteuning in verschillende toepassingen, waaronder lichte en zware staalconstructies, landschapsarchitectuur, stadions, loopbruggen, industriële installaties en geprefabriceerde gebouwen. Ze worden compleet geleverd met de benodigde verbindingscomponenten zoals basisplaten, verstijvingsplaten, verbindingsplaten en bouten met hoge sterkte.

Productdefinitie en configuratie

I. Basisdefinitie van ronde pijpkolommen

De ronde holle stalen buiskolom is een verticaal dragend onderdeel met een holle, cirkelvormige doorsnede. Deze kolommen zijn voornamelijk opgebouwd uit naadloze of gelaste ronde stalen buizen en worden veel gebruikt in gebouwen met staalconstructies, gemeentelijke projecten, bruggen en stadions, waar ze voornamelijk bestand zijn tegen axiale druk, buigmomenten en torsiemomenten.

1. Kernkenmerken

Materiaal: overwegend koolstofstaal en laaggelegeerd staal; gegalvaniseerde afwerkingen, corrosiewerende coatings of roestvrij staal zijn beschikbaar voor buiten- of corrosieve omgevingen.

Kenmerken van de dwarsdoorsnede: Gedefinieerd door buitendiameter (D) en wanddikte (t); de holle ronde vorm zorgt voor een uniforme verdeling van de belasting in alle richtingen, uitstekende torsie- en druksterkte en minimale spanningsconcentratie.

Productieproces: Verkrijgbaar als naadloze buiskolommen (integraal gerold, met een hoog draagvermogen) of gelaste buiskolommen (gevormd door het walsen en lassen van stalen platen, wat lagere kosten biedt).

2. Belangrijkste toepassingsscenario's

Kernbuizen voor superhoge gebouwen, locaties met grote overspanningen (tentoonstellingscentra/stadions), hogesnelheidstreinstations, luifels, industriële installaties, brugpijlers, gemeentelijke vangrailpalen, landschapskolommen, enz. 3. Notatie van basisspecificaties

Standaardnotatie: φ Buitendiameter × Wanddikte × Lengte; bijv. φ219×8×6000 (buitendiameter 219 mm, wanddikte 8 mm, kolomlengte 6 m).

II. Configuratie van kolomconstructie met ronde holle doorsnede (CHS).

Een compleet systeem bestaande uit het hoofdkolomlichaam van ronde holle stalen buizen, aansluitingen aan de boven- en onderkant, verbindingsaccessoires en hulpcomponenten. Het is onderverdeeld in vijf hoofdmodules op basis van de locatie: het kolomlichaam, de kolombasis/fundering, de kolomtopverbinding, de ligger-kolomverbinding en hulpaccessoires.

1. Kolomlichaam (kerncomponent)

Ronde hoofdbuis: buisdiameter, wanddikte en materiaal worden geselecteerd op basis van belastingsvereisten; extra lange kolommen kunnen in segmenten worden vervaardigd, voorzien van verbindingsverbindingen (flens-, las- of plug-inverbindingen).

Versterkingsconstructies (verplicht voor toepassingen met zware belasting of hoogbouw):

Interne verstijvingsringen en longitudinale verstijvingsribben: Ter voorkoming van plaatselijk knikken van de buiswand.

Tailleverkleining / Diameterovergangssectie: Overgang met ronde buizen met variabele diameter wanneer de belastingen verschillen tussen de bovenste en onderste secties.

2. Kolombasismontage (wordt aangesloten op de fundering; bepaalt de algehele stabiliteit)

Een compleet draagsamenstel voor het onderste deel van de CHS-kolom; Er bestaan ​​twee veel voorkomende vormen:

1) Type ingebedde ankerbout (meest gebruikelijk)

· Basisplaat: dikke ronde of vierkante stalen plaat, volledig aan het kolomlichaam gelast.

·Ankerbouten: Meerdere zeer sterke ankerbouten ingebed in de betonnen fundering.

·Accessoires: Moeren, sluitringen, nivelleerringen en voegmateriaal (voor secundair voegwerk om de basis waterpas te zetten en vast te zetten).

2) Insteekmoffundering (komfundering)

·Betonmof (beker) + ingestoken kolomdeel + omringend verdicht beton of fijn beton; vaak gebruikt in gemeentelijke techniek en bruggenbouw.

3. Kolomtopmontage (brengt kracht over en ondersteunt de bovenbouw)

Geselecteerd op basis van het type bovenbouwcomponenten:

·Kolombovenplaat: dopplaat die de bovenkant afdicht, de binnenkant van de buis beschermt en belastingen van bovenaf overdraagt.

·Kolombovenverbindingszitting/flens: wordt gebruikt voor aansluiting op bovenste ronde buizen, spanten of spaceframe-steunen. · Paalkappen (voor landschapsarchitectuur/leuningen): Decoratief en weerbestendig; verkrijgbaar in bolvormige, platte en conische vormen.

4. Verbindingsverbindingen ligger-kolom/buis-buis (accessoires voor zijdelingse belastingoverdracht)

Standaardaccessoires voor het verbinden van ronde buiskolommen met stalen balken, aansluitende elementen en aangrenzende buiskolommen:

·Omtreksconsoles / nokplaten: gelast aan het buislichaam om stalen balken te ondersteunen.

·Aansluitflenzen / buisklemmen: voor het verbinden van buizen met dezelfde diameter of de overgang tussen verschillende diameters (verkleinen van verbindingen).

·Hoge sterkte bouten, lassteunplaten en verbindingsplaten: voor het bevestigen en versterken van verbindingen.

5. Hulpcomponenten (installatie, bescherming en onderhoud)

·Hijsaccessoires: hijsogen, hijsringen (in de fabriek geïnstalleerd om hijsen ter plaatse te vergemakkelijken).

·Anticorrosiebescherming: primer, tussenlaag en toplaag / thermisch verzinkte coating; anti-corrosie afdichting (eindkappen om het binnendringen van water en roesten te voorkomen).

·Installatiehulpmiddelen: positioneringsbeugels, tijdelijke steunen, verstelbare steunpoten (voor uitlijning en tijdelijke bevestiging tijdens installatie).

III. Voorbeelden van veel voorkomende montageconfiguraties

1. Standaard ronde buiskolom in de fabriek: ronde hoofdbuis + basisplaat + ankerbouten + nivelleringsplaten + bovenkap + console van het pijplichaam + zeer sterke bouten + anticorrosieve coating + hijsoog.

2. Gemeentelijke vangrailpaal: ronde hoofdbuis + ingebedde basisflens / betonnen sokkel + decoratieve bovenkap + vangrailverbindingsklem / nokplaat + gegalvaniseerde anticorrosiecoating.

3. Hoogbouw stalen structuur gesegmenteerde ronde buiskolom: gesegmenteerde ronde buizen + splitsflenzen / lasverbindingen + interne verstijvingsringen + ingebedde ankerboutconstructie + ringvormige balk-kolom verbindingsplaat + uitgebreid anticorrosiesysteem.

IV. Korte samenvatting

·Definitie: Een verticaal dragend onderdeel gemaakt van holle ronde stalen buis; beschikt over uitstekende mechanische eigenschappen en brede toepassingen. ·Systeemlogica: Kolomlichaam + basisverbinding + bovenverbinding + accessoires voor zijdelingse aansluiting + anti-corrosie-/hijsaccessoires; volledige configuraties worden geselecteerd op basis van projectbelastingen en toepassingsscenario's.

Wat zijn de belangrijkste voordelen van ronde holle stalen buiskolommen?

1. De cirkelvormige doorsnede zorgt voor een uniforme spanningsverdeling, hoge axiale druksterkte en uitstekende torsiestabiliteit.

2. Het gestroomlijnde uiterlijk is minimalistisch en toch indrukwekkend, waardoor de algehele esthetische aantrekkingskracht van de structuur wordt versterkt.

3. Lage windweerstand biedt superieure windprestaties voor buitentoepassingen.

4. Het lichtgewicht karakter vereenvoudigt het hijsen en installeren, wat resulteert in een hoge constructie-efficiëntie.

5. Zowel interne als externe oppervlakken kunnen worden behandeld voor corrosiebestendigheid, waardoor duurzaamheid tegen vocht en een lange levensduur wordt gegarandeerd.

6. Uitgebreide specificaties beschikbaar; hoogte, verbindingsplaten en ingebedde onderdelen kunnen worden aangepast aan verschillende architecturale scenario's.

Wat zijn de belangrijkste onderscheidende kenmerken van ronde buiskolommen, vergeleken met stalen kolommen met H-profiel en vierkante/rechthoekige kolommen met holle doorsnede?

I. Voordelen van structurele mechanica

1. Evenwichtige omnidirectionele belasting en superieure torsieprestaties: het traagheidsmoment is consistent in alle richtingen (geen onderscheid tussen sterke en zwakke assen), wat een veel beter aanpassingsvermogen biedt aan windbelastingen, seismische torsie en excentrische belastingen dan H-profielen of vierkante buizen. Ze hebben de voorkeur voor locaties met grote overspanningen, torenhoge constructies en kustprojecten die onderhevig zijn aan harde wind. Vierkante buizen en H-profielen hebben daarentegen zwakke assen en aanzienlijke zwakheden met betrekking tot laterale torsie.

2. Hogere drukbelastingscapaciteit en weerstand tegen plaatselijk knikken voor dezelfde hoeveelheid staal: Bij axiale compressie wordt de spanning gelijkmatig verdeeld over de ronde buiswand. Voor een gegeven dwarsdoorsnedeoppervlak volgt het draagvermogen de volgorde: ronde buis > vierkante buis > H-profiel staal. Zwaar uitgevoerde kolommen kunnen lichter worden gemaakt om de kosten te verlagen, staal te besparen en het eigengewicht te verlagen.

3. Laagste windweerstandscoëfficiënt: De gestroomlijnde ronde vorm resulteert in een windbelastingsvormcoëfficiënt van ongeveer 0,8, vergeleken met 1,3 voor vierkante buizen en meer dan 1,5 voor H-profielstaal. Dit vermindert de windbelasting op torenhoge kolommen, looppaden buiten, windenergiesteunen en luifelpijlers aanzienlijk, waardoor de kosten voor funderingsverankering worden verlaagd.

II. Onderscheidende kenmerken in fabricage en constructie

1. Vereenvoudigd verbindingsontwerp en flexibele ligger-kolomverbindingen: stalen balken kunnen onder elke hoek over de volledige omtrek van 360° worden aangesloten op ronde holle profielen (CHS), waardoor de beperkingen van rechte hoeken van vierkante buizen of flensuitlijningen van H-balken worden vermeden; dit biedt duidelijke voordelen voor scenario's met schuine liggers, radiale spanten en kruispunten van bundels in meerdere richtingen. Gestandaardiseerde ringvormige consoles en klemconnectoren vergemakkelijken de montage.

2. Handige segmentale splitsing: ondersteunt zowel stuiklassen over de volledige omtrek (met interne/externe afschuiningen) als flensverbindingen. Omtreklassen op ronde buizen verdelen de spanning gelijkmatig – in tegenstelling tot vierkante buizen, die gevoelig zijn voor spanningsconcentratie op de hoeken, of H-balken, die een nauwkeurige uitlijning van flenzen en lijven vereisen – wat resulteert in hogere fabricagetoleranties.

3. Evenwichtig hefgewicht: Een uniforme gewichtsverdeling elimineert het risico van excentrische belasting of kantelen tijdens het hijsen.

III. Onderscheidende kenmerken op het gebied van corrosiebescherming en onderhoud

1. Geoptimaliseerd oppervlak voor corrosiebescherming: Voor een gegeven dwarsdoorsnede volgt het externe oppervlak de volgorde: Ronde buis < Vierkante/rechthoekige buis < H-balk. Hierdoor is er minder verf of thermisch verzinkt materiaal nodig, waardoor de kosten dalen. De afwezigheid van scherpe randen of "dode zones" voorkomt het ophopen van verf of gemiste plekken, waardoor superieure duurzaamheid in corrosieve buitenomgevingen wordt gegarandeerd.

2. Geen ‘dode zones’ voor ophoping van water of stof: In tegenstelling tot de bovenste groeven van vierkante buizen of de flenskanalen van H-balken – die de neiging hebben regenwater en stof op te vangen, wat leidt tot corrosie – zorgt het gebogen oppervlak van ronde buizen ervoor dat regenwater op natuurlijke wijze wegloopt, waardoor de levensduur van gemeentelijke kolommen en landschappijlers buiten aanzienlijk wordt verlengd.

IV. Onderscheidende kenmerken in architectonische esthetiek en toepassingsscenario's

1. Geïntegreerd decoratief ontwerp: het gebogen profiel past bij landschapsarchitectuur, vliesgevelstijlen en gevels van tentoonstellingshallen. Het biedt plaats aan bolvormige kolomkappen en gebogen decoratieve elementen, waarbij structurele draagkracht wordt gecombineerd met architectonische esthetiek, terwijl vierkante buizen en H-balken vaak een grimmige industriële uitstraling hebben.

2. Geschiktheid voor krappe ruimtes: Biedt een kleinere buitendiameter voor hetzelfde draagvermogen, wat duidelijke voordelen biedt voor utiliteitsroutes, decoratieve binnenkolommen en compacte apparatuursteunen. V. Kostenafwegingen (differentiatie benutten: zwakke punten versus sterke punten)

Zwakke punten: Voor ultrazware belastingen en dicht bij elkaar geplaatste framekolommen bieden H-balken betere kosten-prestaties. Belangrijkste toepassingsscenario's: Hoogbouwconstructies, grote overspanningen, belasting in meerdere richtingen, blootgestelde/windgevoelige locaties en geïntegreerde structureel-decoratieve functies; ronde holle profielen (CHS) bieden in deze gebieden lagere totale levenscycluskosten.

VI. Samenvatting van gedifferentieerde positionering

H-balken: focus op dicht bij elkaar geplaatste frames met meerdere verdiepingen. Vierkante buizen: Focus op reguliere industriële installaties met kleine overspanningen. Circular Hollow Section (CHS)-kolommen: focus op grote overspanningen, hoogbouw, multidirectionele belasting en geïntegreerde landschapsstructuurprojecten; ze zorgen voor een onvervangbaar marktvoordeel door torsieweerstand, lage windweerstand en gemakkelijke corrosiebescherming.

End-to-end verwerkingsworkflow voor ronde holle stalen buiskolom

I. Productclassificatie

1. Naadloze CHS-kolommen: geproduceerd via diepgaande verwerking van afgewerkte naadloze stalen buizen; doorgaans gebruikt voor kleine tot middelgrote diameters en uiterst nauwkeurige dragende kolommen (φ60–φ630).

2. Gewalste en gelaste CHS-kolommen: geproduceerd door stalen platen tot een cilinder te walsen, gevolgd door lassen in de lengte- en/of omtreksrichting; gebruikt voor kolommen met grote diameter en zware belasting (de standaardmethode voor extra grote kolommen >φ630).

II. Standaardverwerkingsstappen (gedeelde downstream-processen voor beide typen)

Proces 1: Inspectie van grondstoffen en snijlay-out

1. Naadloze buis: inkomende inspectie van materiaal, buitendiameter, wanddikte en foutdetectierapporten; op lengte gesneden met behulp van CNC-zagen of plasmasnijders.

2. Gewalste/gelaste buizen: detectie van binnenkomende gebreken en nivellering van stalen platen; CNC-snijden op de ontwikkelde breedte en afschuining.

Tijdens het snijden wordt rekening gehouden met laskrimp en machinale bewerking.

Proces 2: Walsen en vormen (alleen specifiek voor gewalste/gelaste CHS)

1. Stalen plaat tot cilinder gerold met behulp van een driewalsplaatbuigmachine; randen uitgelijnd en gesloten.

2. Hechtlassen voor fixatie; aanpassing van ronding en verkeerde uitlijning van de randen (foutieve uitlijning ≤ 10% van de wanddikte).

Proces 3: Lassen van de naden van het hoofdpijplichaam

1. Naadlassen in de lengterichting: automatisch ondergedompeld booglassen (SAW) - waarbij zowel binnen- als buitenrupsen worden gevormd - voor de langsnaad van de gerolde buis;

2. Na het lassen: Visuele inspectie van lasnaden → Ultrasoon testen (UT) (100% inspectie voor klasse I-lassen);

3. Rond stomplassen voor het verbinden van lange kolommen met meerdere segmenten: maakt ook gebruik van dubbelzijdige SAW en NDT (niet-destructief testen).

Proces 4: Rondmaken en rechttrekken van ronde buizen

Gewalste en gelaste buizen ondergaan aanzienlijke lasvervormingen; er wordt een gespecialiseerde hydraulische oprondmachine gebruikt om de rondheid en rechtheid te corrigeren, waarbij de ovaliteit wordt gecontroleerd tot ≤D/1000; naadloze buizen vereisen slechts kleine richtaanpassingen.

Proces 5: Eindafschuining en eindvlakbewerking (kritisch proces)

CNC-draaibank / eindvlakfrezen:

· Frees beide uiteinden van de buis vlak en snij de lasafschuiningen af, waarbij u zorgt voor loodrechte eindvlakken;

· Voor kolommen waarvoor flensverbindingen nodig zijn, bewerkt u met precisie een register (tapeinde) aan het buisuiteinde om een ​​vlakke, vlakke pasvorm met de flens te garanderen.

Proces 6: Assemblage en lassen van componenten aan het uiteinde van de kolom

1. Montage van de voetplaat van de kolom: Lay-out en montage van vierkante/ronde voetplaten en verstijvingsribben, gevolgd door hechtlassen voor positionering;

2. Bovenplaat en eindkap van de kolom: Volledig naadlassen van de eindkap om de buisopening af te dichten en het binnendringen van water te voorkomen;

3. Consoles / Lugplaten / Ringvormige verbindingsplaten: Opmaak volgens tekening, montage rond de buisomtrek en bevestiging via hechtlassen;

4. Interne verstijvingsringen (voor hoogbouwkolommen met zware lasten): Gesegmenteerd hijsen en installeren van interne ringvormige verstijvingsplaten, bevestigd door intern hechtlassen.

Proces 7: Lassen van componenten in alle posities

1. Ribben en consoles van de basisplaat: gelast met behulp van gasafgeschermd lassen of ondergedompeld booglassen (SAW);

2. Kritische laslassen: onderworpen aan UT-niet-destructieve testen in overeenstemming met ontwerpvereisten.

Proces 8: Correctie van het eindproduct en boren van gaten

1. Correctie van lasvervorming en rechtheid van de kolom met behulp van een combinatie van vlamverwarming en mechanische methoden;

2. CNC-boren van gaten voor bouten en nutsleidingen op de gewenste locaties. Proces 9: Roestverwijdering en anticorrosiebehandeling

1. Kogelstralen tot Sa2.5 kwaliteit om walshuid en roest te verwijderen;

2. Coating: Primer + tussenlaag + toplaag; ga indien nodig over tot het thermisch verzinken.

Proces 10: Nummering van het eindproduct, inspectie, verpakking en verzending

1. Markeer de component-ID, rasterlijnen en hoogteniveaus;

2. Uitgebreide inspectie van afmetingen, lasnaden en corrosiewerende coating voorafgaand aan opslag.

III. Vergelijking van de twee processen

1. Naadloze ronde kolommen van holle stalen buizen: korte verwerkingstijd, geen longitudinale lassen, uitstekende structurele integriteit; de buisdiameter is echter beperkt en de aanschafkosten voor grote diameters zijn hoog.

2. Gewalste en gelaste ronde pijpkolommen: geschikt voor ultragrote diameters met volledig aanpasbare wanddikte; brengt extra wals- en longitudinale lasstappen met zich mee, maar biedt lagere kosten voor grootschalige componenten.

IV. Gespecialiseerd maatwerk (megaronde pijpkolommen voor hoogbouw)

1. Voor met beton gevulde kolommen: Grout- en ontluchtingsgaten zijn vooraf gereserveerd aan de buisuiteinden;

2. Ronde pijpkolommen met variabele diameter: vervaardigd door het rollen en lassen van een conisch overgangsgedeelte (verloopstuk) om verschillende diameters met elkaar te verbinden.

Belangrijkste prestatieparameters voor kolommen met ronde holle doorsnede (CHS).

I. Geometrische specificaties

1. Benaming

Formaat: ϕD × t × L

·D: Buitendiameter (mm); Veel voorkomende maten zijn φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Wanddikte (mm); 4–50 mm

·L: Standaard snijlengte; typisch 6m/9m/12m; extra lange lengtes verkregen via gesegmenteerde splitsing

2. Dimensionale toleranties

1. Ovaliteit: ≤ D/1000

2. Rechtheid van het kolomlichaam: binnen L/1000

3. Loodrechtheid kopvlak: ≤ t/10

II. Materiaal Mechanische eigenschappen (standaardkwaliteiten: Q235B/Q355B)

Q355NL is geselecteerd voor toepassingen bij lage temperaturen vanwege zijn weerstand tegen impact bij lage temperaturen.

III. Belangrijke structurele parameters

1. Kenmerken van de dwarsdoorsnede (superieur aan vierkante buizen/H-balken voor hetzelfde gewicht)

· De draaistraal is uniform in alle richtingen; geen onderscheid tussen sterke en zwakke assen;

· Windweerstandscoëfficiënt: μ ≈ 0,8 (vs. 1,3 voor vierkante/rechthoekige buizen en 1,5 voor H-balken); lage impact door windbelasting

1. Compressievoordeel: hoge axiale compressiestabiliteitscoëfficiënt; het draagvermogen is groter dan dat van rechthoekige kolommen voor hetzelfde dwarsdoorsnedeoppervlak

2. Torsieweerstand: Het polaire traagheidsmoment voor cirkelvormige secties is aanzienlijk hoger dan voor niet-cirkelvormige secties; uitstekende seismische prestaties en weerstand tegen excentrische belastingen

IV. Las- en NDT-prestaties (niet-destructief testen).

1. Lengte-/omtreklassen (klasse I): 100% ultrasoon testen (UT); Graad II-lassen: 20% steekproefsgewijze UT;

2. De lastreksterkte is niet lager dan de standaardwaarde van het basismetaal. V. Anticorrosiespecificaties

1. Roestverwijderingsgraad door middel van kogelstralen: Sa2.5 (nationale norm);

2. Standaard coatingsysteem: Primer + Tussenlaag + Topcoat; totale drogelaagdikte: 80–160 μm;

3. Thermisch verzinken: dikte van de zinklaag ≥85 μm; ontworpen voor corrosieve kustomgevingen.

VI. Specificaties van met beton gevulde buiskolommen (CFT).

1. Betonkwaliteiten die doorgaans worden gebruikt voor infill: C30, C40 of C50;

2. Synergetische dragende werking tussen stalen buis en beton; het totale axiale draagvermogen is 2 à 3 keer groter geworden; vaak gebruikt in superhoge constructies.

VII. Installatie- en aansluitspecificaties

1. Flensverbinding: maakt gebruik van hoogwaardige bouten van klasse 8.8 of 10.9;

2. Kolombasisplaat: Plaatdikte 16–60 mm; uitgerust met ingebouwde ankerbouten (M20–M64).
