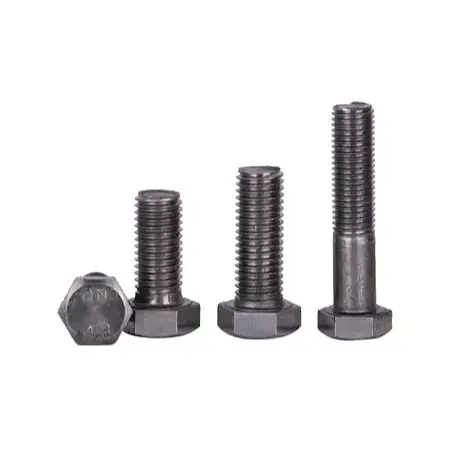

Standaard stalen verbindingsbouten voor de bouw

Basisdefinities en standaardconfiguraties

Toepasselijke normen: GB/T 5780 (Klasse C – grove/commerciële kwaliteit), GB/T 5782 (Klasse A/B – precisie/verfijnde kwaliteit)

I. Productdefinities

1. Beschrijving

Standaard stalen verbindingsbouten voor de bouw zijn universele bevestigingsmiddelen die worden gebruikt voor secundaire verbindingen en tijdelijke bevestiging. Ze vereisen geen ontwerpvoorspanning; in plaats daarvan brengen ze belastingen over via de schuifweerstand van de boutschacht en de lagerdruk op de contactoppervlakken van de verbonden componenten. Ze worden op basis van productieprecisie onderverdeeld in twee hoofdtypen: Klasse C (grove/commerciële kwaliteit) en Klasse A/B (precisie/geraffineerde kwaliteit).

2. Sterktegraden

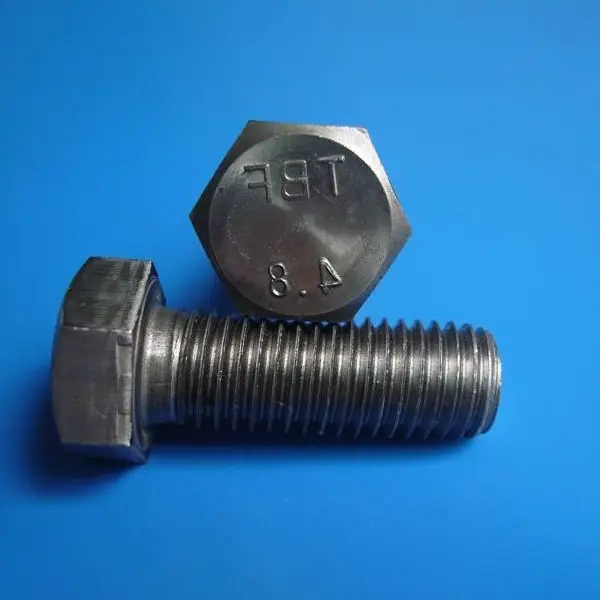

Gangbare cijfers: 4,6, 4,8 en 5,6. Hun sterkte is aanzienlijk lager dan die van bouten met hoge sterkte; ze mogen niet worden gebruikt in primaire dragende verbindingen of verbindingen die onderhevig zijn aan wisselende dynamische belastingen.

3. Algemene materialen

Het hoofdgedeelte is gemaakt van koolstofarm staal of Q235, wat een hoge kosteneffectiviteit en verwerkingsgemak biedt.

4. Specificatiebereik

Nominale diameters: M10, M12, M16, M20, M22, M24; nominale lengtes: 30–200 mm (aanpasbaar op aanvraag).

Classificatiedetails

Klasse C (grove/commerciële kwaliteit) bouten: Gekenmerkt door lagere productieprecisie, grotere schachttoleranties en grotere spelingen in boutgaten; ze maken een gemakkelijke installatie ter plaatse mogelijk en zijn het meest gebruikte type in technische projecten.

Klasse A/B (precisie/verfijnde kwaliteit) bouten: Gekenmerkt door hoge precisie en nauwe passingsspelingen, waardoor een uniforme verdeling van de belasting wordt gegarandeerd; doorgaans gebruikt voor apparatuurbasissen en precisieverbindingsverbindingen.

II. Standaard montageconfiguratie

Standaard montage constructieverbindingsbouten: 1 bout + 1 zeskantmoer + 1 platte ring; Afhankelijk van de specifieke bedrijfsomstandigheden kunnen veerringen worden toegevoegd. 1. Standaard boutlichaam met zeshoekige kop; beschikt over standaard grove schroefdraad en een massieve schacht zonder secties met kleinere diameter.

2. Standaard bijpassende zeskantmoer; De draden zijn uitgelijnd voor een veilige bevestiging.

3. Platte sluitring (standaard): Wordt onder de moer- of boutkop geplaatst om het lageroppervlak te vergroten en oppervlaktebeschadiging tijdens het vastdraaien te voorkomen.

4. Veerring (optioneel): Geïnstalleerd op plaatsen die onderhevig zijn aan trillingen, voor een elastische vergrendeling; dient alleen om losraken te voorkomen en vergroot het structurele draagvermogen niet.

Standaard montageconfiguraties:

· Basis: 1 bout + 1 moer + 1 platte ring (meest gebruikelijk)

· Anti-losraken: 1 bout + 1 moer + 1 platte ring + 1 veerring

III. Oppervlaktebehandeling

1. Effen/zwart oxide: voor droge binnenomgevingen; laagste kosten.

2. Thermisch verzinken: voor buiten-, blootgestelde, vochtige of corrosieve omgevingen; roestbestendig en duurzaam.

3. Elektroforese / Lakken: Decoratieve afwerking met basiscorrosiebescherming; vaak gebruikt voor behuizingen en balustrades.

IV. Toepassingsscenario's

1. Tijdelijke montage en bevestiging van componenten.

2. Aansluitingen voor secundaire constructies zoals balustrades, ladders, onderhoudsplatforms, dak-/muurbekleding en leidingsteunen.

3. Lichtgewicht hulpconstructies en niet-dragende decoratieve elementen.

V. Extra punten

1. Installatie: Kan worden vastgedraaid met standaard handmatige of elektrische sleutels; geen specifieke vereisten voor het aanvankelijk aandraaien, het eindaandraaien of de koppelregeling.

2. Kenmerken: Maakt installatie in iets te grote gaten mogelijk; eenvoudig te monteren/demonteren en herbruikbaar; gevoelig voor losraken in omgevingen met veel trillingen.

3. Beperkingen: Strikt verboden als vervanging voor bouten met hoge sterkte in kritische dragende verbindingen, zoals die voor stalen balken, kolommen of kraanliggers.

Wat zijn de belangrijkste voordelen van standaard stalen verbindingsbouten voor de bouw?

1. Lage kosten, gemakkelijk aan te schaffen en zeer veelzijdig.

2. Geen speciaal gereedschap vereist; installatie kan worden uitgevoerd met een standaard handmatige sleutel.

3. Lage sterkte en lage voorspanning; zwakke weerstand tegen trillingen en slip.

4. Kan herhaaldelijk worden gedemonteerd en opnieuw in elkaar worden gezet; installatie en verwijdering zijn handig.

5. Gevoelig voor vervorming onder belasting; niet geschikt voor primaire dragende verbindingen in staalconstructies.

Onderscheidende hoogtepunten

I. Kernvoordelen

1. Lage kosten en hoge kostenefficiëntie

De grondstoffen en productieprocessen voor deze standaard constructieverbindingsbouten zijn eenvoudig, wat resulteert in een eenheidsprijs die veel lager is dan die van bouten met hoge sterkte; ze verlagen de kosten aanzienlijk wanneer ze worden gebruikt voor uitgebreide secundaire verbindingen of tijdelijke bevestigingen.

2. Eenvoudige installatie met minimale apparatuurvereisten

Er zijn geen gekalibreerde momentsleutels of gespecialiseerde apparatuur voor eindaandraaiing nodig; standaard handmatige of elektrische sleutels zijn voldoende. Het proces vermijdt complexe stappen zoals het eerste aandraaien, het definitieve aandraaien of het opnieuw inspecteren van het koppel, waardoor het gemakkelijk te leren en uit te voeren is.

3. Hoge aanpassingsvermogen en installatietolerantie

De grote speling tussen de bout en het gat (typisch voor grove bouten van klasse C) maakt kleine gatvergroting en uitlijningsaanpassingen ter plaatse mogelijk, waardoor de montage van componenten wordt vereenvoudigd. Installatie is mogelijk in elke ruimtelijke oriëntatie zonder beperkte toegangszones.

4. Flexibele montage/demontage en herbruikbaarheid

Deze bouten zijn ontworpen om structurele schade te voorkomen en zijn eenvoudig te verwijderen en opnieuw te installeren, wat een hoge omloopsnelheid oplevert; ze zijn bijzonder geschikt voor tijdelijke bevestigingen, gebieden die regelmatig onderhoud vereisen, of componenten die in de toekomst moeten worden aangepast en vervangen.

5. Eenvoudige configuratie en eenvoudig beheer ter plaatse

De standaardmontage bestaat eenvoudigweg uit een bout, een moer en een platte ring. Met minder componenten is er een lager risico op mismatches of verlies, wat de voorraadopslag en het on-site inkoopbeheer vereenvoudigt.

II. Relatieve nadelen

1. Geen ontwerpvoorspanning; zwakke weerstand tegen slip en trillingen

De belastingoverdracht is uitsluitend afhankelijk van draadvergrendeling; ze komen gemakkelijk los onder dynamische belasting of herhaalde trillingen en zijn ten strengste verboden voor gebruik in primair belaste of vermoeidheidskritieke gewrichten.

2. Kwaliteit met lage sterkte

Overwegend graad 4,6 of 4,8; hun trek- en afschuifbelastingscapaciteiten zijn veel lager dan die van bouten met hoge sterkte van klasse 8.8 of 10.9, waardoor ze ongeschikt zijn voor zware belastingen of aanzienlijke buigmomenten. 3. Slechte verbindingsstijfheid

Onder belasting ervaren componenten meer slippen en vervormen, waardoor ze niet voldoen aan de stijfheidseisen voor verbindingen van primaire staalconstructies.

III. Samenvatting van selectiecriteria

1. Geef prioriteit aan gewone bouten voor: Tijdelijke bevestigingen, secundaire constructies (leuningen, beugels, bekledingen, enz.), toepassingen met statische belasting en locaties zonder hoge eisen op het gebied van antislip.

2. Selecteer bouten met hoge sterkte voor: permanente verbindingsverbindingen met primaire dragende elementen (balken, kolommen, kraanbalken, spanten, enz.), dynamische belastingen, hoge stijfheidseisen en hoge eisen aan de slipweerstand.

Bouwproces op locatie

Toepasselijke norm: GB 50205-2020. Geldt voor gewone bouten van klasse C (grof) en klasse A/B (precisie); omvat twee scenario's: tijdelijke bevestiging en permanente structurele verbindingen.

I. Bouwvoorbereiding

1. Materiaalverificatie: Controleer de boutspecificaties, lengte, sterktegraad en oppervlaktebehandeling. Vraag indien nodig bijpassende moeren, platte ringen en veerringen aan; bewaar ze op een georganiseerde manier en bescherm de draden tegen beschadiging.

2. Voorbereiding van gereedschap: standaard handsleutels, elektrische sleutels, haakse slijpmachines, vijlen en markers; geen koppelkalibratieapparatuur vereist.

3. Componentinspectie: Maak de verbindingsoppervlakken schoon om stof, olie en losse roest te verwijderen. Inspecteer de verbindingsopeningen van de platen; Als de openingen te groot zijn, installeer dan vulplaten volgens de specificaties.

4. Controle van de uitlijning van de gaten: Controleer de uitlijning van de boutgaten. Klein ruimen is toegestaan ​​voor bouten van klasse C, maar snijden met gas om de gaten te vergroten is ten strengste verboden; buitensporige afwijkingen vereisen herstelmaatregelen (bijvoorbeeld vullen en opnieuw boren).

II. Componentpositionering en tijdelijke bevestiging

1. Stalen onderdelen hijsen en uitlijnen; assen, hoogte en vlakheid aanpassen; beveiligen met tijdelijke steunen.

2. Zet de positie tijdelijk vast met een klein aantal bouten of drijfpennen om totale verplaatsing te voorkomen.

III. Bout inbrengen

1. Steek de bouten vrij in; een consistente oriëntatie behouden; forceer ze niet door erop te hameren.

2. Montagevolgorde: Boutkop → Oppervlak componentenplaat → Platte sluitring → (veerring, indien nodig) → Oppervlak andere componentenplaat → Moer. 3. Het gespleten uiteinde van de veerring mag niet vlak tegen het draagvlak liggen; dit zorgt voor de anti-losmaakfunctie.

IV. Bevestigingswerkzaamheden

1. Bevestigingsvolgorde: Bij boutgroepen op verbindingen symmetrisch vanuit het midden naar buiten vastdraaien; ga bij lange lasverbindingen vanuit het midden naar beide uiteinden te werk om kromtrekken van de plaat of een ongelijkmatige spanningsverdeling te voorkomen.

2. Bevestigingsvereisten: Draai aan totdat de plaatoppervlakken nauw contact maken; matige aanscherping is voldoende. Er zijn geen specifieke vereisten voor het aanvankelijk aandraaien, het eindaandraaien of de koppellimieten, en er is ook geen strikte controle van de voorspanning nodig.

3. Bij boutopstellingen met meerdere rijen draait u elke bout afzonderlijk en opeenvolgend vast; Zorg ervoor dat er geen bouten ontbreken of onvoldoende zijn vastgedraaid.

V. Uiterlijk Afwerking en bescherming van voltooid werk

1. Verwijder na het bevestigen vuil en overtollig metaalvijlsel uit de omgeving van de verbinding.

2. Controleer de lengte van de blootliggende draden; de standaard is 2-3 draden. Vervang door een bout van de juiste lengte als het blootliggende gedeelte te lang of te kort is.

3. Breng roestwerende verf aan op blootliggende draden en plekken die zijn aangetast door snijden of stoten.

4. Bescherm voltooide verbindingen tegen zware schokken of externe verstoringen.

VI. Kwaliteitsinspectie en acceptatie

1. Uitgebreide visuele inspectie

· Bouten, moeren en ringen zijn allemaal aanwezig en correct geïnstalleerd, zonder ontbrekende of verkeerd uitgelijnde onderdelen;

· Verbindingsoppervlakken sluiten goed aan, zonder zichtbare gaten;

· Blootliggende draden zijn 2-3 draden lang en voldoen aan de visuele kwaliteitsnormen;

· Geen hamersporen of draadschade.

2. Functionele inspectie

Voer gerichte steekproeven uit op plaatsen die onderhevig zijn aan trillingen om er zeker van te zijn dat er geen losraken optreedt.

VII. Bouwverboden

1. Verbied ten strengste het vergroten of creëren van gaten door gassnijden of verbranden;

2. Verbied ten strengste het vervangen van bouten met hoge sterkte door gewone bouten bij primaire dragende verbindingen;

3. Veerringen mogen niet achterstevoren worden gemonteerd of weggelaten;

4. In gebieden die onderhevig zijn aan frequente trillingen mogen gewone bouten niet als enig middel voor een dragende verbinding worden gebruikt. Vereenvoudigd proces

Voorbereiding van de constructie → Uitlijning van componenten en tijdelijke bevestiging → Inbrengen van bouten + montage van ringen en moeren → Symmetrisch aandraaien → Inspectie van het uitstekende schroefdraad + bijwerken van de corrosiebescherming → Opleveringsinspectie

Belangrijkste prestatieparameters

Normen: GB/T 5780, GB/T 5782, GB/T 3098.1; ingedeeld in klasse C (grove) bouten en klasse A/B (precisie) bouten; gebruikelijke sterktegraden: 4,6, 4,8, 5,6.

I. Basismateriaal en hardheid

1. Gebruikelijke materialen: koolstofarm staal, Q235

2. Oppervlaktebehandeling: Blanke afwerking, zwarte oxide, thermisch verzinken, elektroforese

3. Rockwell-hardheid (HRC)

1. Graad 4,6/4,8: ≤28 HRC

2. Graad 5,6: 22–32 HRC

II. Mechanische eigenschappen (minimumwaarden)

Opmerking: Gewone bouten zijn niet onderworpen aan een ontwerpvoorspanning; belastingoverdracht is afhankelijk van schuif- en lagerwerking.

III. Dimensionale en draadtoleranties

1. Draadprecisie

1. Klasse C (grove) bouten: 8 g (grote tolerantie, aanzienlijke speling tussen bout en gatwand; meestal ter plaatse gebruikt)

2. Klasse A/B (precisie) bouten: 6 g (hoge precisie, minimale speling)

2. Lengtetolerantie: Nominale lengte ±2 mm

3. Rechtheid van de schacht: ‰ (per mille)

IV. Constructie- en installatieparameters

1. Draaduitsteeksel: 2-3 draden die na het vastdraaien buiten de moer uitsteken, worden als acceptabel beschouwd

2. Montageaccessoires

1. Standaard: platte sluitring; veerring toegevoegd voor trillende onderdelen (dient alleen om losraken te voorkomen; verhoogt het draagvermogen niet)

3. Vereisten voor gaten

1. Klasse C (grove) bouten: Kleine gatvergroting ter plaatse met behulp van een vijl is toegestaan; uitbreiding via gassnijden is ten strengste verboden

2. Klasse A/B (precisie) bouten: Het vergroten van gaten is ten strengste verboden om een ​​nauwkeurige pasvorm te garanderen

V. Prestatiekenmerken

1. Slipweerstand: geen voorspanning; zwakke slipweerstand op contactoppervlakken; niet geschikt voor verbindingen die onderhevig zijn aan wisselende dynamische belastingen of intense trillingen

2. Herbruikbaarheid: kan meerdere keren worden gedemonteerd en hergebruikt

3. Verbindingsstijfheid: Relatief lage stijfheid; gevoelig voor slipvervorming onder belasting

VI. Toepassingsgebied

1. Standaard stalen verbindingsbouten voor constructie: uitsluitend bedoeld voor tijdelijke bevestiging, secundaire constructies en hulpcomponenten met statische belasting

2. Verboden gebruik: Mag niet worden gebruikt voor primaire dragende verbindingen zoals ligger-kolomverbindingen van stalen frames, kraanbalken of spanten met grote overspanningen; kan niet in de plaats komen van bouten met hoge sterkte

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen klasse C- en klasse A/B-bouten?

A: Bouten van klasse C zijn van grove/commerciële kwaliteit met grotere schachttoleranties en een grotere speling tussen de bout en de gatwand. Ze zijn het meest gebruikte type voor tijdelijke bevestigingen en secundaire constructies, omdat ze kleine aanpassingen van de gatuitlijning ter plaatse mogelijk maken. Klasse A/B-bouten zijn van precisie-/verfijnde kwaliteit met nauwe passingsspelingen en uniforme belastingsverdeling, gebruikt voor apparatuurbasissen en precisieverbindingsverbindingen.

Vraag 2: Kunnen gewone bouten worden gebruikt in plaats van bouten met hoge sterkte?

A: Nee. Gewone bouten (klasse 4,6/4,8/5,6) hebben geen ontwerpvoorspanning, lage sterkte en slechte weerstand tegen slip en trillingen. Ze zijn ten strengste verboden voor gebruik in primaire dragende verbindingen, zoals stalen ligger-kolomverbindingen, kraanliggers en spanten met grote overspanningen. Voor alle kritische structurele verbindingen moeten bouten met een hoge sterkte (klasse 8.8/10.9) worden gebruikt.

Vraag 3: Wat is het doel van de veerring?

A: De veerring zorgt voor een elastische vergrendeling om losraken door trillingen te voorkomen. Deze wordt tussen de platte ring en de moer geïnstalleerd. Voor standaard toepassingen met statische belasting is alleen een platte sluitring voldoende. Voor trillende apparatuur, aan een kraan aangrenzende constructies of dynamische belastingsomstandigheden wordt een veerring aanbevolen, maar deze biedt nog steeds niet dezelfde anti-loslatingsprestaties als de voorspanning van bout met hoge sterkte.

Vraag 4: Kunnen gewone bouten worden hergebruikt?

EEN: Ja. In tegenstelling tot bouten met hoge sterkte met afschuiving, kunnen gewone bouten worden gedemonteerd en meerdere keren worden hergebruikt zonder hun draagvermogen in gevaar te brengen, op voorwaarde dat de schroefdraad en de schacht niet worden beschadigd. Dit maakt ze ideaal voor tijdelijke bevestigingen, onderhoudstoegangspunten en componenten die onderhevig zijn aan toekomstige wijzigingen.

Vraag 5: Hoe kies ik tussen effen afwerking, zwart oxide en thermisch verzinken?

A: Effen afwerking / zwart oxide is alleen geschikt voor droge binnenomgevingen. Thermisch verzinken is vereist voor blootstelling aan de buitenlucht, vochtige omstandigheden of corrosieve omgevingen; het biedt 8-10 jaar corrosiebestendigheid. Voor decoratieve toepassingen met basiscorrosiebescherming is elektroforesecoating beschikbaar.
