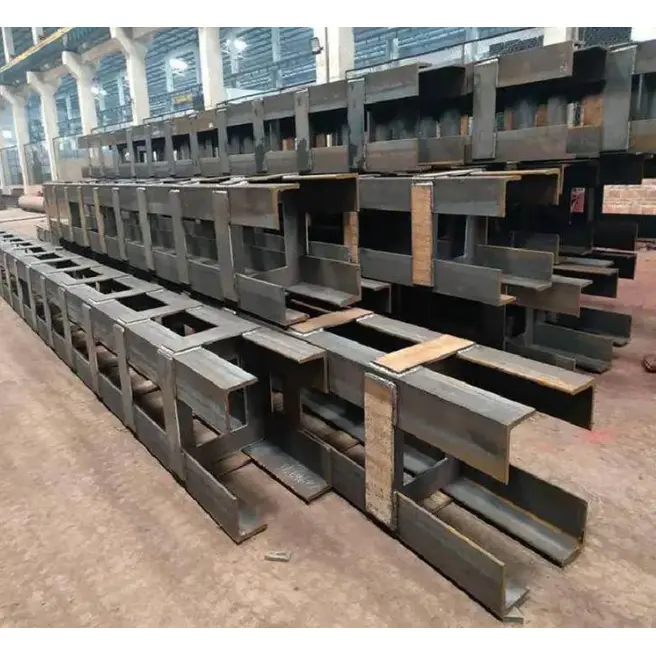

HAISHENGleveringen op maatGevormde structurele stalen kolomoplossingen voor projecten waarbij conventionele vierkante, ronde of H-balkkolommen niet voldoende kunnen voldoen aan architectonische lay-outs, verbindingsvereisten of dragende omstandigheden. Door een flexibel dwarsdoorsnedeontwerp te combineren met precisiefabricage, bieden deze kolommen een praktische manier om structurele prestaties te integreren met efficiënt ruimtegebruik.
Een gevormde constructiestalen kolom is een op maat gemaakt verticaal dragend onderdeel, ontworpen met een niet-standaard doorsnede. In tegenstelling tot conventionele kolommen kan het worden vervaardigd in L-vormige, T-vormige, kruisvormige, veelhoekige, variabele doorsnede, gebogen of andere projectspecifieke configuraties. Deze flexibiliteit maakt het bijzonder waardevol voor hoeken van gebouwen, verborgen muurkolommen, onregelmatige architecturale ruimtes, constructies met grote overspanningen en gebieden die onderhevig zijn aan excentrische of multidirectionele belasting.
Voor ingenieurs, architecten, aannemers en inkoopteams is het selecteren van de juiste kolom niet simpelweg een kwestie van kiezen voor staal met voldoende sterkte. Er moet ook rekening worden gehouden met geometrie, aansluitrichting, nauwkeurigheid van de fabricage, seismische vereisten, corrosiebescherming, installatieomstandigheden en algemeen ruimtegebruik. Een goed ontworpen gevormde kolom kan deze factoren aanpakken als onderdeel van een geïntegreerde structurele oplossing.
1. Wat is een gevormde constructiestalen kolom?
2. Wat zijn de gebruikelijke configuraties?
3. Wat zijn de belangrijkste voordelen?
4. Welke materialen en prestatieparameters zijn belangrijk?
5. Hoe wordt een gevormde stalen kolom vervaardigd?
6. Waar worden gevormde constructiestalen kolommen gebruikt?
7. Hoe verhoudt het zich tot conventionele kolommen?
8. Hoe moeten kopers de juiste kolom selecteren?
Een gevormde constructiestaalkolom is een verticaal constructiedeel waarvan de doorsnede specifiek is ontworpen buiten het conventionele rechthoekige, ronde of standaard H-profielformaat. Het kan worden vervaardigd door het assembleren van stalen platen, structurele secties, holle secties of stalen buizen en deze te verbinden via gecontroleerde las- en fabricageprocessen.
Het primaire doel is het oplossen van structurele of architectonische problemen die standaardkolommen niet efficiënt kunnen oplossen. Een kolom die op de hoek van een gebouw is geplaatst, moet bijvoorbeeld gelijk blijven met twee muren in plaats van uit te steken in de bruikbare binnenruimte. Een L-vormige kolom kan deze situatie aanpakken, terwijl het vereiste belastingspad behouden blijft.
Op soortgelijke wijze kan een centrale kolom die bundels uit meerdere richtingen ontvangt, profiteren van een kruisvormige configuratie. Kolommen met variabele doorsnede en gebogen kolommen kunnen ook onderscheidende architecturale gevels ondersteunen waar een constant conventioneel profiel moeilijk te integreren zou zijn.
Volgens de productspecificaties van HAISHENG omvatten typische configuraties L-vormige, T-vormige, kruisvormige, veelhoekige, samengestelde, variabele doorsnede en gebogen kolommen. Het ontwerp kan worden ontwikkeld op basis van constructietekeningen, locatieomstandigheden, verbindingspunten en projectspecifieke draageisen.
Verschillende gebouwgeometrieën vereisen verschillende structurele oplossingen. De volgende configuraties behoren tot de handigste opties voor niet-standaard staalconstructies:
| Configuratie | Typische toepassing | Belangrijkste voordeel |
|---|---|---|
| L-vormige kolom | Hoeken van gebouwen en kruispunten van muren | Past nauw tegen muren en vermindert interne obstructie |
| T-vormige kolom | Wandcentra, gangen en randlocaties | Biedt evenwichtige ondersteuning en kan worden geïntegreerd met wandindelingen |
| Kruisvormige kolom | Centrale structurele kernen en multidirectionele balkverbindingen | Vergemakkelijkt verbindingen vanuit meerdere richtingen |
| Z-vormige kolom | Onregelmatige plattegronden en gespecialiseerde structurele zones | Past zich aan complexe ruimtelijke arrangementen aan |
| Veelhoekige kolom | Architectonische constructies en grootschalige projecten | Combineert aangepaste geometrie met structurele vereisten |
| Kolom met variabele sectie | Hoogbouw en architectonische gevels | Maakt het mogelijk dat sectieafmetingen veranderen afhankelijk van de belasting of het ontwerp |
| Gebogen kolom | Gebogen gevels en karakteristieke architectonische projecten | Ondersteunt complexe visuele en geometrische vereisten |
De meest geschikte configuratie moet worden bepaald door middel van constructieve berekeningen, in plaats van alleen op uiterlijk te worden geselecteerd. Dwarsdoorsnedegeometrie, plaatdikte, kolomhoogte, belastingsomstandigheden, verbindingsdetails en toepasselijke ontwerpcodes hebben allemaal invloed op het uiteindelijke ontwerp.
Het meest voor de hand liggende voordeel is geometrische flexibiliteit. In plaats van de indeling van het gebouw te forceren om plaats te bieden aan een standaardkolom, kunnen ingenieurs de kolom aanpassen aan de constructie. Dit is vooral handig voor hoeken, kruispunten van muren, verspringende vloerniveaus, onregelmatige plattegronden en beperkte installatieruimtes.
Wanneer een kolom in een muur kan worden geïntegreerd, kan dit de hoeveelheid bruikbaar vloeroppervlak die verloren gaat door structurele projecties verminderen. Dit kan waardevol zijn in woongebouwen, commerciële ruimtes, openbare voorzieningen en geprefabriceerde constructies waar efficiëntie van de interieurplanning belangrijk is.
Speciaal gevormde kolommen kunnen meerdere verbindingsoppervlakken bieden voor balken, schoren en andere structurele elementen. Een kruisvormige configuratie kan bijvoorbeeld worden ontworpen voor situaties waarin structurele onderdelen vanuit verschillende richtingen samenkomen.
Door de breedte van de ledematen, de plaatdikte en de totale dwarsdoorsnede aan te passen, kunnen ingenieurs de verdeling van het structurele materiaal aanpassen en de stijfheid rond verschillende assen beïnvloeden. Dit maakt gevormde kolommen nuttig voor projecten met ongebruikelijke verticale, laterale of excentrische belastingsomstandigheden.
Veel complexe fabricageactiviteiten kunnen vóór de oplevering worden voltooid. Snijden, assembleren, lassen, rechttrekken, eindbewerking, plaatbevestiging, inspectie en oppervlaktebehandeling kunnen worden gecoördineerd in een gecontroleerde productieomgeving. Dit kan de hoeveelheid fabricage die op de bouwplaats nodig is, verminderen.
De materiaalkeuze moet overeenkomen met de structurele berekeningen van het project, de omgevingsomstandigheden, de temperatuurvereisten en de toepasselijke normen. HAISHENG noemt Q235B en Q355B als primaire materiaalopties, waarbij Q355NL en Q355GJ beschikbaar zijn voor specifieke lage temperaturen of hoge seismische vereisten.
| Parameter | Typische specificatie |
|---|---|
| Primaire materialen | Q235B, Q355B |
| Speciale materiaalopties | Q355NL, Q355GJ |
| Plaat-/ledematendikte | Afhankelijk van het ontwerp ongeveer 8–60 mm |
| Breedte enkele ledematen | Ongeveer 100–600 mm, afhankelijk van de configuratie |
| Typische segmentlengte | 9 m of 12 m; gesegmenteerde constructie voor grotere hoogtes |
| Kolom rechtheid | ≤ L/1000 |
| Dimensionale afwijking van de dwarsdoorsnede | Ongeveer ±2–3 mm |
| Dikte van de basisplaat | Ongeveer 16–60 mm |
| Ankerboutbereik | M20–M64 volgens ontwerp |
Ter referentie: Q235B wordt vaak gebruikt voor standaard structurele toepassingen, terwijl Q355B een hogere vloeigrens biedt en geschikt is voor zwaardere belastingen, hoogbouw en veeleisende structurele toepassingen. Materiaalkeuze moet altijd worden gecontroleerd aan de hand van de technische vereisten van het project en de lokale structurele codes.
Voor corrosiebescherming zijn oppervlaktevoorbereiding en coatingkeuze even belangrijk. Een typisch systeem kan bestaan uit gritstralen tot Sa2,5, gevolgd door een zinkrijke primer, tussenlaag en toplaag. Voor agressievere omgevingen, zoals kusttoepassingen, kan thermisch verzinken ook worden overwogen.
Precisieproductie is vooral belangrijk omdat niet-standaard geometrie minder ruimte laat voor ongecontroleerde fabricagefouten. Een typische productieworkflow omvat de volgende fasen:
Voor kritische structurele verbindingen kunnen niet-destructieve testen worden opgenomen in het kwaliteitscontroleplan. HAISHENG specificeert klasse I-lassen en 100% ultrasoon testen voor belangrijke balk-kolomverbindingen en primaire laslassen in toepasselijke configuraties.
De veelzijdigheid van aangepaste geometrie maakt deze kolommen geschikt voor projecten waarbij standaard structurele secties moeilijk te integreren zijn.
Ze zijn vooral nuttig wanneer structurele eisen en architectonische eisen elkaar overlappen. In plaats van de kolom als een standaardsectie te behandelen, kan het volledige onderdeel worden ontworpen als onderdeel van het structurele systeem van het gebouw.
| Functie | Gevormde structurele stalen kolom | Conventionele H-sectie | Ronde holle sectie |
|---|---|---|---|
| Flexibiliteit in dwarsdoorsnede | Zeer hoog; aangepaste geometrie | Standaard geometrie | Standaard cirkelvormige geometrie |
| Wandintegratie | Uitstekend geschikt voor geselecteerde lay-outs | Gematigd | Gematigd |
| Multidirectionele verbindingen | Kan worden ontworpen voor meerdere aansluitrichtingen | Meer natuurlijk geschikt voor primaire orthogonale assen | Verbindingen kunnen rond de sectie worden aangebracht, maar vereisen mogelijk gespecialiseerde details |
| Architectonisch aanpassingsvermogen | Uitstekend | Gematigd | Goed |
| Variabele sectie | Beschikbaar | Beperkt zonder extra fabricage | Mogelijk, maar vereist maatwerk |
| Typisch gebruik | Complexe en niet-standaard structuren | Conventionele stalen frames | Blootgestelde kolommen en gespecialiseerde structurele toepassingen |
Deze vergelijking betekent niet dat een gevormde kolom altijd superieur is. Standaardsecties blijven zeer economisch en effectief als hun geometrie aansluit bij het project. De waarde van een gevormde constructiestaalkolom komt tot uiting wanneer conventionele profielen compromissen creëren op het gebied van ruimte, verbindingen, architectonische vorm of structurele prestaties.
Voor aannemers, constructeurs en inkoopteams die op zoek zijn naar een Chinese fabrikant of leverancier, moeten verschillende factoren worden bevestigd voordat ze een bestelling plaatsen.
Een betrouwbare fabrikant moet technische tekeningen kunnen vertalen naar een gecontroleerd fabricageproces, terwijl de traceerbaarheid van grondstof tot eindproduct behouden blijft.
Het belangrijkste doel is om een dragende kolom te bieden die zich kan aanpassen aan architecturale lay-outs, ongebruikelijke verbindingsvereisten, beperkte ruimtes, excentrische belasting of complexe structurele raamwerken waar standaardkolommen niet geschikt zijn.
Ja. De doorsnede, afmetingen, staalsoort, plaatdikte, hoogte, verbindingsplaten, verstijvingen, basisplaten en oppervlaktebehandeling kunnen worden aangepast aan de technische tekeningen en projectvereisten.
Q235B en Q355B zijn veel voorkomende keuzes. Afhankelijk van de projectomstandigheden kan de Q355NL of Q355GJ worden overwogen voor specifieke toepassingen bij lage temperaturen of hoge seismische omstandigheden.
Als ze op de juiste manier zijn ontworpen, kunnen ze worden gebruikt in hoogbouw en zware constructies. Het definitieve ontwerp moet worden geverifieerd door middel van structurele berekeningen en moet voldoen aan de toepasselijke bouwvoorschriften.
Ja. Afhankelijk van de omgeving kunnen beschermende opties bestaan uit meerlaagse coatingsystemen of thermisch verzinken. De juiste behandeling moet worden gespecificeerd op basis van de blootstellingsomstandigheden en projectvereisten.
Nuttige informatie omvat structurele tekeningen, kolomafmetingen, doorsnedetype, staalkwaliteit, hoeveelheid, vereiste lengte, verbindingsdetails, oppervlaktebehandeling, inspectie-eisen, leveringsbestemming en toepasselijke normen.
A Gevormde structurele stalen kolombiedt een effectieve oplossing wanneer conventionele staalprofielen niet tegelijkertijd kunnen voldoen aan structurele, architectonische en ruimtegebruikseisen. Van L-vormige hoekkolommen en T-vormige muurkolommen tot kruisvormige, veelhoekige, gebogen en variabele sectieconfiguraties, aangepaste geometrie zorgt ervoor dat het structurele systeem zich aan het project kan aanpassen in plaats van het project te dwingen zich aan te passen aan een standaardprofiel. Voor kopers die op zoek zijn naar een betrouwbare Chinese fabrikant en one-stop-leverancier van staalconstructies, biedt HAISHENG fabricage op maat op basis van tekeningen, materiaalvereisten, verbindingsdetails, maatspecificaties, inspectievereisten en behoeften aan oppervlaktebehandeling. Als u een niet-standaard staalconstructieproject plant en op maat gemaakte kolomafmetingen, technisch advies of een projectofferte nodig heeft,neem contact met ons opom uw vereisten te bespreken en een geschikte oplossing voor gevormde structurele stalen kolommen te ontwikkelen.
