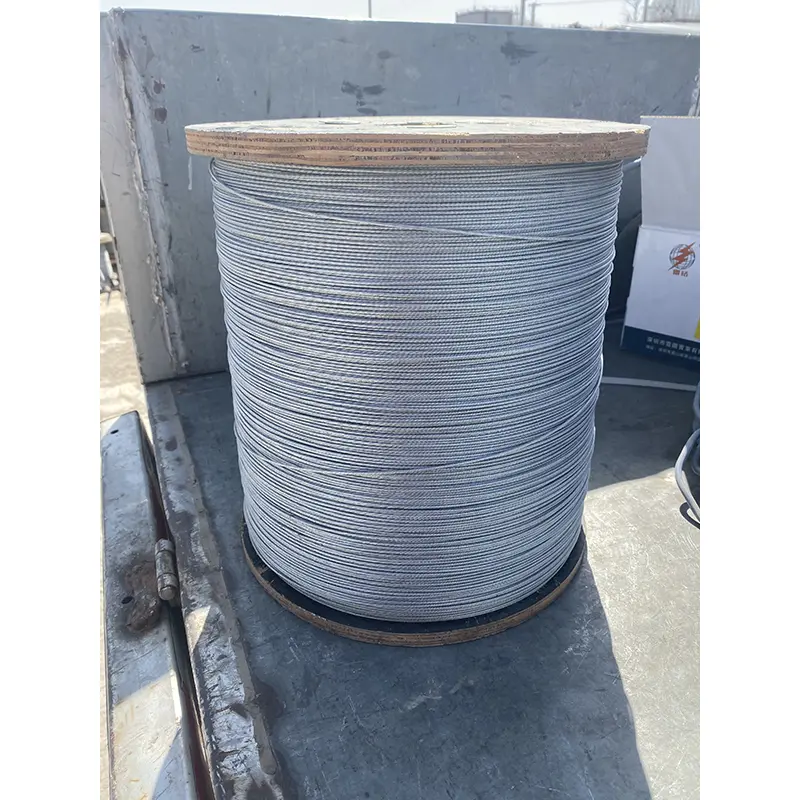

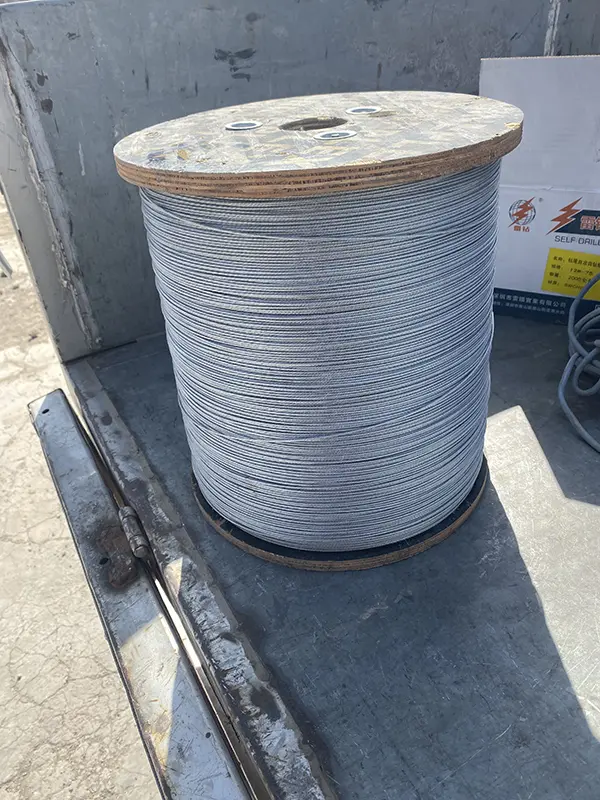

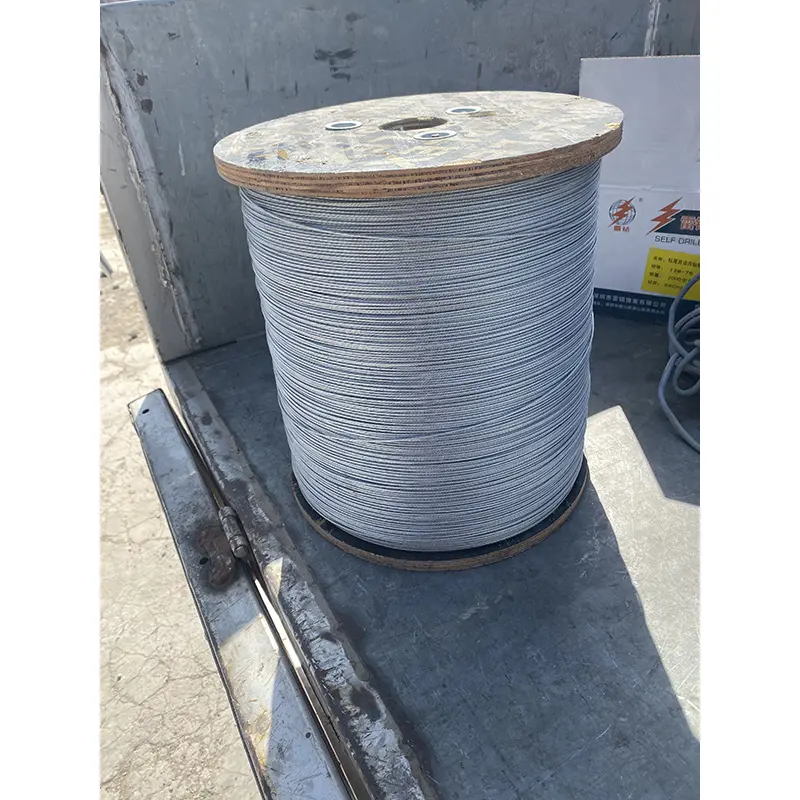

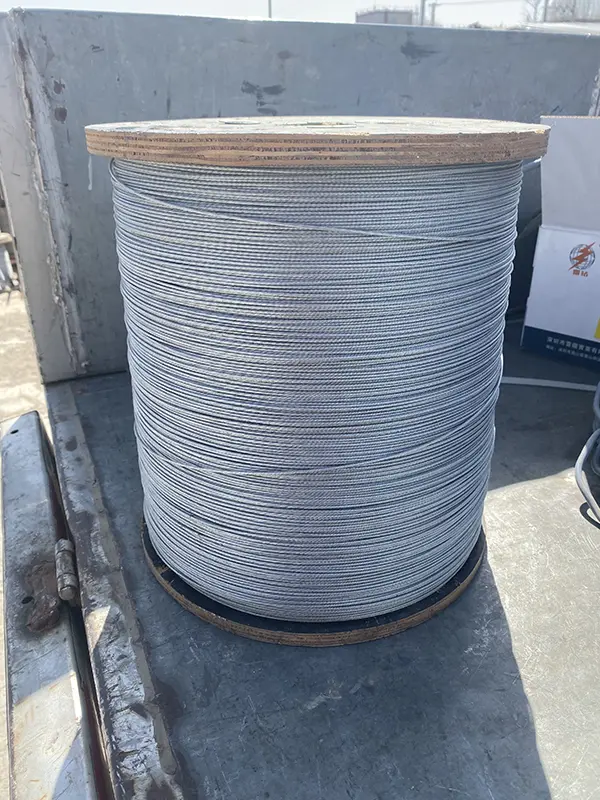

Gegalvaniseerde staaldraadkabels voor de bouw

Deze touwen zijn vervaardigd uit hoogwaardig koolstofstaaldraad en ondergaan thermisch of elektrolytisch verzinken ter bescherming tegen corrosie. Gegalvaniseerde staaldraadkabels voor de bouw zijn geschikt voor verschillende corrosieve omgevingen, waaronder binnen-, buiten-, blootgestelde en kustomgevingen, waardoor ze onmisbare dragende, verstevigende en veiligheidscomponenten zijn in de staalconstructietechniek.

Producteigenschappen

I. Corrosie- en weerbestendigheid

1. De gegalvaniseerde oppervlaktelaag fungeert als een barrière tegen lucht, vocht en zout en zorgt voor een robuuste roest- en corrosieweerstand. Het is geschikt voor buiten-, kust- en vochtige omgevingen, waardoor draadcorrosie en breuk effectief wordt vertraagd.

2. Verkrijgbaar in twee typen: elektrolytisch verzinkt en thermisch verzinkt. Elektrolytisch verzinkte touwen hebben een gladde afwerking en een uniforme coating, terwijl thermisch verzinkte touwen een dikkere coating hebben, waardoor ze superieure weerstand tegen zoutnevel en veroudering bieden, evenals een aanzienlijk langere levensduur buitenshuis.

II. Mechanische en dragende prestaties

1. Deze touwen zijn gedraaid uit koolstofstaaldraad en bieden een hoge treksterkte (standaardkwaliteiten: 1570–1960 MPa) en een stabiel draagvermogen, waardoor ze voldoen aan de vereisten voor versteviging, draagvermogen en trekkracht in staalconstructies.

2. Ze beschikken over uitstekende algehele flexibiliteit en buigprestaties, waardoor buigen, oprollen en draadsnijden tijdens de installatie mogelijk is; dit maakt ze geschikt voor complexe lay-outs met onregelmatige verbindingen, hoeken en schuine spanningen.

3. Het touw verdeelt de spanning gelijkmatig en biedt een hoge impact- en vermoeidheidsweerstand; het is bestand tegen draadbreuk bij langdurige, herhaalde belasting en zorgt voor een hoge veiligheidsfactor tijdens bedrijf.

III. Structuur en operationele kenmerken

1. Beschikt over klassieke configuraties zoals 6×19 en 6×37, die een balans bieden tussen flexibiliteit en stijfheid: het 6×19-type is relatief stijf en slijtvast, waardoor het geschikt is voor vaste spantoepassingen; het type 6×37 is flexibeler, waardoor het ideaal is voor buigen, tillen en gebruik in gebieden die onderhevig zijn aan frequente beweging.

2. Lichtgewicht; vergeleken met trekstangen van constructiestaal zijn deze touwen gemakkelijker ter plaatse te transporteren, installeren en spannen.

3. Gecontroleerde rek en stabiele vervorming onder belasting zorgen voor de algehele stijfheid van componenten zoals stalen dakbedekking, vliesgevels en balustrades.

IV. Constructie en aanpassingsvermogen

1. Verkrijgbaar in een breed scala aan specificaties en diameters, waardoor flexibele selectie mogelijk is op basis van belastingsvereisten; De installatie is eenvoudig te voltooien met behulp van bijpassende accessoires zoals kabelklemmen, spanschroeven en bevestigingsmateriaal.

2. De gegalvaniseerde oppervlaktecoating biedt een gematigde wrijvingscoëfficiënt, voorkomt wegglijden na het vastzetten en spannen en zorgt voor betrouwbare verbindingspunten.

3. Eenvoudig te verwerken; lengtes kunnen indien nodig ter plaatse worden ingekort, wat resulteert in weinig materiaalverspilling en een hoge constructie-efficiëntie.

V. Economische waarde en vergelijkende voordelen

1. Lagere kosten dan roestvrijstalen kabels; corrosieweerstand en mechanische eigenschappen voldoen aan de behoeften van de overgrote meerderheid van staalconstructietoepassingen en bieden uitstekende kosteneffectiviteit.

2. Biedt een levensduur die meer dan drie keer langer is dan gewone, blanke (ongecoate) staalkabels in buiten- of vochtige omgevingen, waardoor de vervangings- en onderhoudskosten op de lange termijn worden verlaagd.

VI. Beperkingen

1. De gegalvaniseerde coating is gevoelig voor plaatselijk loslaten door schokken met harde voorwerpen of ernstige wrijving; beschadigde plekken zijn vatbaar voor voortschrijdend roesten, dus scherpe krassen moeten tijdens installatie en gebruik worden vermeden.

2. Niet geschikt voor langdurige onderdompeling in zeer corrosieve omgevingen met sterke zuren of alkaliën.

3. Overbelasting is ten strengste verboden; touwen moeten onmiddellijk worden vervangen als gebroken draden, gebroken strengen of ernstige corrosie worden gedetecteerd.

Gebruik en toepassingsgebied

I. Primaire toepassingen

1. Structurele versteviging en ondersteuning: gegalvaniseerde staaldraadkabels voor de bouw kunnen worden gebruikt als steunkabels, horizontale trekkabels of scheerlijnen voor daken, muren, spanten en ruimteframes om de algehele stabiliteit van staalconstructies te verbeteren, belastingen te verdelen en vervorming te minimaliseren.

2. Bevestiging van vliesgevel en behuizing: gebruikt voor het ophangen, vasthouden en verankeren van glazen vliesgevels, metalen vliesgevels en buitenbekledingspanelen; compatibel met de structurele draageisen van gevels van gebouwen.

3. Beschermings- en veiligheidsvoorzieningen: Fabricage van dakleuningen, veiligheidslijnen, geleidelijnen voor onderhoudspaden en randbeschermingskabels om de operationele veiligheid ter plaatse te garanderen.

4. Hijsen en tijdelijk dragen: hijsen, tijdelijk spannen en positioneren van stalen constructiedelen op locatie; ook gebruikt als tijdelijke scheerlijnen tijdens de bouw.

5. Bevestiging van dakbedekking en accessoires: ophangen en spannen van lichtgewicht hulpstaalconstructies zoals dakraampanelen, luifels, dakranden en dakgoten.

6. Landschaps- en ijzerwerkcomponenten: verankerings- en ophangkabels voor stalen pergola's, hekken, landschapssculpturen en decoratief ijzerwerk.

II. Selectie op basis van touwstructuur en toepassing

· 6×19 structuur: hoge stijfheid, slijtvast en relatief dikke diameter; voornamelijk gebruikt voor vaste verankeringen, scheerlijnen en langdurige statische dragende toepassingen.

· 6×37 Structuur: Uitstekende flexibiliteit en buigbaarheid; geschikt voor hijsen, toepassingen waarbij herhaaldelijk wordt gebogen, door verbindingspunten wordt geschroefd en kleinschalige hijsbanden.

III. Industriebrede toepassingsmogelijkheden

1. Industriële staalconstructies: verstevigings- en beschermingssystemen voor stalen daken en muren met grote overspanningen in fabrieken, magazijnen, tentoonstellingshallen, stadions en luchthaventerminals.

2. Architectonische vliesgevels en decoratieve projecten: buitenmuurvliesgevels, verlaagde plafonds en gevel voorzien van kabels voor verschillende gebouwtypes.

3. Gemeentelijke en transportfaciliteiten: staalconstructies zoals voetgangersviaducten, bushokjes, tolstations, bouwborden en vangrails.

4. Cultureel toerisme en landschapsprojecten: Spannen en verankeren voor landschapspergola's, trekmembraanconstructies, stalen landschapselementen en promenades.

5. Bouwplaatsen: tijdelijk hijsen voor de installatie van staalconstructies, positionering van componenten, scheerlijnen en randveiligheidsbescherming.

6. Gebouwen in kust-/vochtige gebieden: Dragende stalen componenten in omgevingen met hoge luchtvochtigheid en zoutnevel, zoals kustfabrieken en havengerelateerde constructies.

IV. Toepassingsscenario's op basis van verzinkingsproces

· Elektrolytisch verzinkte staalkabel: heeft een glad oppervlak en een dunne zinklaag; voornamelijk gebruikt voor binnentoepassingen, droge omgevingen en decoratieve spanning of versteviging.

· Thermisch verzinkte staalkabel: voorzien van een dikke zinklaag en hoge corrosieweerstand; geschikt voor gebruik buitenshuis, inclusief kustgebieden, omgevingen met hoge luchtvochtigheid en locaties die worden blootgesteld aan zoutnevel.

Prestatiespecificaties

I. Basismaterialen en standaarden

·Materiaal: hoogwaardige koolstofstaaldraad (C 0,7%–0,95%)

·Oppervlaktebehandeling: thermisch verzinken / elektrolytisch verzinken

·Normen: GB/T 8903-2024, ISO 10425

·Toepasselijke omgevingen: binnen/buiten, vochtige omstandigheden, kustgebieden (zoutnevel)

II. Gemeenschappelijke constructies (meest gebruikelijk voor staalconstructies)

·6×19+FC/IWR: relatief stijf en slijtvast; gebruikt voor versteviging, scheerlijnen en statische lasten

·6×37+FC/IWR: flexibel en buigzaam; gebruikt voor hijsen, vliesgevelstroppen en toepassingen waarbij herhaaldelijk buigen nodig is

·1×19 / 1×37: enkelstrengs; hoge stijfheid; gebruikt voor spankabels en trekstangen voor vliesgevels

III. Diameter en gewicht (algemene specificaties)

·Diameterbereik: 6–40 mm (steunsteun voor staalconstructies)

·Referentiegewicht (6×19+IWR, 1870 MPa):

o φ6: Ca. 1,3 kg/100 m

o φ12: Ca. 5,2 kg/100 m

o φ16: Ca. 9,3 kg/100 m

o φ20: Ca. 14,5kg/100m

o φ24: Ca. 20,9 kg/100 m

IV. Treksterkteklassen (belangrijke mechanische parameters)

· Gemeenschappelijke kwaliteiten: 1570, 1770, 1870, 1960, 2160 MPa

·Aanbevolen voor staalconstructies: 1770–1960 MPa (evenwicht tussen sterkte en taaiheid)

·Breekkrachtvoorbeelden (6×19+IWR):

o φ12, 1870 MPa: ≈88 kN

o φ16, 1870 MPa: ≈157 kN

o φ20, 1870 MPa: ≈245 kN kN

V. Parameters voor gegalvaniseerde coatings (sleutel tot corrosiebestendigheid)

Elektrolytisch verzinken (binnen / droge omgevingen)

·Laagdikte: 5–15 μm

·Gewicht van de zinkcoating: 75–150 g/m²

· Kenmerken: Glad, uniform; matige corrosieweerstand

Thermisch verzinken (buiten-/kustomgevingen)

·Laagdikte: 30–60 μm

·Gewicht van de zinkcoating: 200–350 g/m²

·Kenmerken: Dikke coating; zoutsproeibestendig; lange levensduur

VI. Elasticiteits- en vervormingsparameters

· Elasticiteitsmodulus: ≈1,2×10⁵ MPa

·Minimale rek bij breuk: ≥2,0% (standaardvereiste)

·Aanbevolen veiligheidsfactor:

oStatisch spannen/verankeren: ≥3,5

o Heffen / dynamische toepassingen: ≥5–6

VII. Vermoeidheid en buigeigenschappen

·Vermoeiingssterkte: Ongeveer 45%–55% van de treksterkte

·Minimale buigradius: ≥6× kabeldiameter (om knikken/beschadiging te voorkomen)

·Legrichting: Rechtse reguliere lay (RHRL); structureel stabiel, bestand tegen knikken

VIII. Bedrijfstemperatuur en beperkingen

·Bedrijfstemperatuur: -40°C tot +80°C

·Maximum op korte termijn: ≤120°C (geen loslating van de zinklaag)

·Verboden: Langdurige blootstelling aan sterke zuren/alkaliën, bakken bij hoge temperaturen of zware schokken

Gegalvaniseerde staaldraadkabels voor ontwikkelingstrends in de bouwsector

De gegalvaniseerde staalkabelindustrie voor de bouw ondergaat upgrades op zes belangrijke gebieden – technologie, producten, markten, toepassingen, ecologische duurzaamheid en digitalisering – om volledig te voldoen aan de technische eisen voor lichtgewicht, lange overspanningen, zeer corrosiebestendig en ultraveilige moderne staalconstructies. Specifieke ontwikkelingsrichtingen zijn als volgt:

1. Technologische trends: hoge sterkte, corrosiebestendigheid en structurele optimalisatie

De industrie evolueert voortdurend in de richting van hogere sterkte, langere levensduur en superieure corrosieweerstand. De standaardsterkteklassen verschuiven van 1570/1770 MPa naar 1870/1960 MPa, waarbij hoogwaardige producten 2160 MPa bereiken, wat een lager eigengewicht en een hoger draagvermogen mogelijk maakt, geschikt voor staalconstructies met grote overspanningen. Coatingtechnologieën gaan verder dan het traditionele thermisch verzinken en gebruiken nu zink-aluminium-magnesium- en zeldzame-aardelegeringencomposietcoatings; deze bieden een aanzienlijk verbeterde weerstand tegen zoutnevel en voldoen aan de behoeften van zeer corrosieve omgevingen zoals kustgebieden en chemische industriële zones. Bovendien vervangen compacte strengen en afgedichte, rotatiebestendige structuren geleidelijk de standaard touwontwerpen, waardoor de breeksterkte en de levensduur tegen vermoeidheid effectief worden vergroot.

2. Producttrends: toepassingsspecifiek, hoge veiligheid en aanpasbaar

Producten evolueren van generieke specificaties naar gespecialiseerde series die op maat zijn gemaakt voor staalconstructies en die uiteenlopende operationele scenario's mogelijk maken, zoals versteviging van vliesgevels, zwaar hijswerk en spanningen over grote overspanningen. Flexibele aanpassingssystemen ondersteunen het snijden op vaste lengte, de verwerking van eindpassen en de geïntegreerde levering van bijpassende tuigage, waardoor de levertijden van projecten aanzienlijk worden verkort. Tegelijkertijd worden de veiligheidsnormen verbeterd om de ontwerpveiligheidsmarges te vergroten; Uitgebreide fabriekstesten en traceerbaarheid gedurende de volledige levenscyclus garanderen de operationele veiligheid van staalconstructieprojecten.

3. Markttrends: productieconcentratie, binnenlandse vervanging en exportexpansie

Gedreven door ecologische productiebeperkingen en een 'dual-carbon'-beleid wordt de inefficiënte capaciteit geleidelijk afgebouwd en wordt de productie steeds meer geconcentreerd onder toonaangevende ondernemingen, wat de voordelen van industriële clustering benadrukt. Importsubstitutie is grotendeels gerealiseerd voor hoogwaardige staalkabels die worden gebruikt in offshore windenergie, scheepsbouw en hoogwaardige vliesgevels, waarbij binnenlandse hoogwaardige producten voldoen aan internationale prestatienormen. Bovendien neemt de export van gegalvaniseerde staalkabels voor staalconstructies gestaag toe, door gebruik te maken van de infrastructuurmogelijkheden van het 'Belt and Road Initiative', waardoor een voetafdruk op de wereldmarkt ontstaat.

4. Toepassingstrends: stabiele traditionele vraag en explosieve groei in nieuwe energie- en maritieme techniek

De vraag blijft stabiel en blijft evolueren binnen de traditionele markten voor staalconstructies, waaronder industriële fabrieken, stadions en gemeentelijke vliesgevels. Nieuwe energie is naar voren gekomen als een belangrijke groeimotor; infrastructuurprojecten zoals onshore en offshore windenergie, fotovoltaïsche montagesystemen, energieopslag en ultrahoge spanning (UHV) transmissielijnen zorgen voor een aanzienlijke vraag naar zeer sterke, zeer corrosiebestendige speciale staalkabels. Bovendien stimuleren waterbouwkundige projecten, waaronder zeebruggen en kustterminals, de grootschalige toepassing van zeer corrosiebestendige staalkabels, waardoor het toepassingsgebied van de industrie wordt uitgebreid.

5. Milieutrends: koolstofarme, groene, circulaire en energie-efficiënte productie

De industrie is bezig met een uitgebreide upgrade naar groene galvanisatieprocessen en maakt gebruik van energiezuinige productielijnen, gesloten watersystemen en technologieën voor het terugwinnen van zinkslak. Deze maatregelen verhogen de zinkterugwinning aanzienlijk en sluiten, in combinatie met cyanidevrije vloeimiddelen en processen met lage emissies, aan bij de "Dual Carbon"-milieudoelstellingen. Bovendien maakt de industrie gebruik van de hoge sterkte, het lichte karakter en de uitzonderlijke levensduur van haar producten om het materiaalverbruik en de vervangingsfrequentie te verminderen, waardoor energiebesparing en emissiereducties gedurende de gehele levenscyclus van het product worden bereikt.

6. Digitale trends: intelligente monitoring en voorspellend onderhoud

De industrie implementeert geleidelijk intelligente bedienings- en onderhoudssystemen (O&M). Door gebruik te maken van ingebouwde sensoren maken deze systemen real-time online monitoring van de spanning, slijtage en temperatuur van staalkabels mogelijk, evenals vroegtijdige waarschuwingen voor gebroken draden. Het integreren van digitale tweelingmodellen met AI-algoritmen maakt een nauwkeurige voorspelling van de levensduur van vermoeiing mogelijk, waardoor het traditionele geplande vervangingsmodel wordt getransformeerd in een wetenschappelijke benadering van voorspellend onderhoud; dit verlaagt effectief de O&M-kosten voor staalconstructieprojecten en beperkt de veiligheidsrisico's.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen 6×19 en 6×37 staalkabelconstructies?

A: 6×19-structuur heeft 6 strengen met ongeveer 19 draden per streng. Het is relatief stijf en slijtvast, waardoor het ideaal is voor vaste verstevigingen, scheerlijnen en langdurige statische belastingstoepassingen. De 6×37-structuur heeft 6 strengen met ongeveer 37 draden per streng. Het is flexibeler en buigzamer, waardoor het ideaal is voor hijsen, toepassingen waarbij herhaaldelijk buigen en het doorvoeren van verbindingspunten nodig zijn.

Vraag 2: Hoe kiest u tussen elektrolytisch verzinkte en thermisch verzinkte staalkabel?

A: Elektrolytisch verzinkte staalkabel heeft een glad oppervlak met een dunne zinklaag (5-15 μm) en is geschikt voor binnentoepassingen, droge omgevingen en decoratieve spanning. Thermisch verzinkte staalkabel heeft een dikke coating (30-60 μm) met superieure weerstand tegen zoutsproeien en is vereist voor gebruik buitenshuis, kustgebieden en omgevingen met een hoge luchtvochtigheid.

Vraag 3: Welke veiligheidsfactor moet worden gebruikt voor staalkabel in toepassingen in staalconstructies?

A: Voor statische span- en verankeringstoepassingen wordt een veiligheidsfactor van ≥3,5 aanbevolen. Voor hijs- en dynamische toepassingen is een veiligheidsfactor van ≥5-6 vereist. Ontwerpveiligheidsfactoren moeten worden bevestigd door middel van structurele berekeningen op basis van werkelijke werkomstandigheden.

Vraag 4: Kunnen gegalvaniseerde staalkabels voor de bouw worden gebruikt voor permanente structurele versteviging?

A: Ja, gegalvaniseerde staalkabel wordt veel gebruikt voor permanente structurele versteviging in daken van staalconstructies, ophanging van vliesgevels en spansystemen voor spanten. De verzinkte coating moet echter intact zijn en alle eindverbindingen (kabelklemmen, spanschroeven) moeten correct zijn geïnstalleerd. Het touw moet worden vervangen als tijdens de periodieke inspectie gebroken draden, gebroken strengen of ernstige corrosie worden gedetecteerd.

Vraag 5: Hoe kan ik gegalvaniseerde staalkabel inspecteren en vervangen?

A: Regelmatige visuele inspectie moet controleren op gebroken draden, corrosie, knikken en vervorming. Voor kritische toepassingen dient u het touw te vervangen als aan een van de volgende voorwaarden wordt voldaan:
(1) het aantal gebroken draden bedraagt ​​meer dan 10% van het totale aantal draden, ongeacht de lengte;
(2) diameterreductie groter dan 7%;
(3) ernstige corrosie of putjes zichtbaar zijn;
(4) Er wordt knikken of vogelkooien waargenomen.
