Golfplaten dakpanelen voor structurele gebouwen zijn de meest gebruikte dakbedekkingsmaterialen in staalconstructiesystemen. Deze producten maken gebruik van thermisch verzinkt of met Al-Zn gecoat staal als basissubstraat, voorzien van een gekleurde beschermende afwerking met een rolcoating en gevormd tot standaardprofielen via koudwalsen. Het complete systeem omvat dakpanelen, bevestigingsmiddelen, isolatielagen, waterdichte membranen, gordingen en diverse bekledingscomponenten, waardoor een alomvattend geheel ontstaat dat zich uitstrekt van de dragende basis tot de waterdichting, isolatie en randafwerking van het oppervlak.
Gekenmerkt door een laag gewicht, hoge constructie-efficiëntie en aanpasbare corrosieweerstandsniveaus, zijn deze panelen geschikt voor standaard magazijnen en fabrieken, maar ook voor ruimteframes met grote overspanningen en gebogen netvormige schaaldaken. Door de balans tussen prestaties, bouwkosten en duurzaamheid op de lange termijn zijn ze een voorkeurskeuze voor dakbedekkingsprojecten met staalconstructies.
Gegolfde stalen dakpanelen voor structurele gebouwen maken gebruik van thermisch verzinkt of met Al-Zn gecoat geprofileerd staal als de buitenlaag. Gecombineerd met isolatiematerialen, waterdichtingsaccessoires, bevestigingsmiddelen en bekledingscomponenten worden ze geïnstalleerd over stalen gordingen met C- of Z-profielen om een complete dakconstructie te vormen. Het systeem biedt essentiële functies zoals dakafdichting, waterdichtheid, thermische isolatie en windweerstand en dient als een reguliere dakbedekkingsoplossing voor lichte stalen gebouwen, ruimteframes en netvormige schaalprojecten.
2.1 Mainstream-substraten omvatten thermisch verzinkt staal en thermisch verzinkt staal met Al-Zn-coating; gebruikelijke coatingspecificaties zijn onder meer AZ150, AZ180 en AZ275.
2.2 Het oppervlak is voorzien van een gekleurde, aangebakken afwerking, verkrijgbaar in drie coatingtypen: polyester (PE), polyester met hoge duurzaamheid (HDP) en polyvinylideenfluoride (PVDF), geselecteerd op basis van de omgevingsomstandigheden binnen en buiten en de vereisten voor corrosieweerstand.

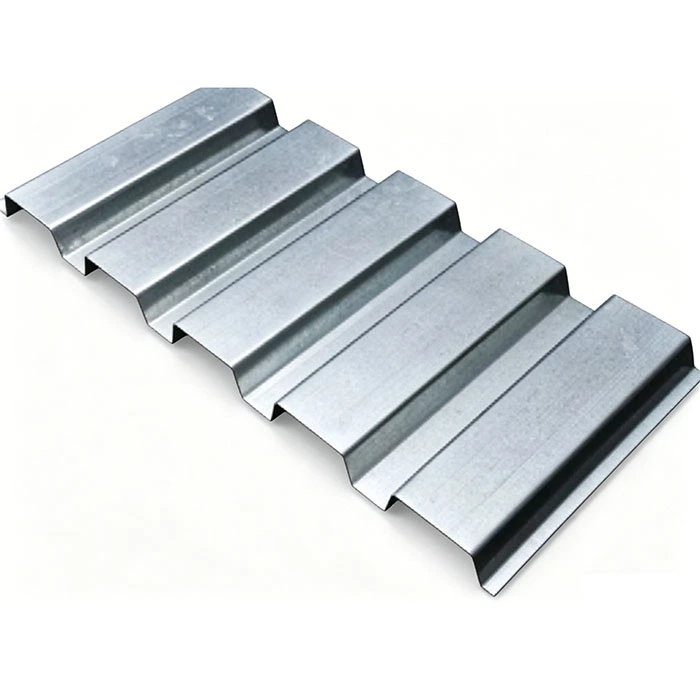

3.1 Standaard overlappende, met kleur gecoate staalplaten: Bevat twee gemeenschappelijke profielen: Type 840 en Type 900. Deze worden bevestigd met zichtbare zelftappende schroeven en worden veel gebruikt voor standaard fabrieksgebouwen en magazijnen.

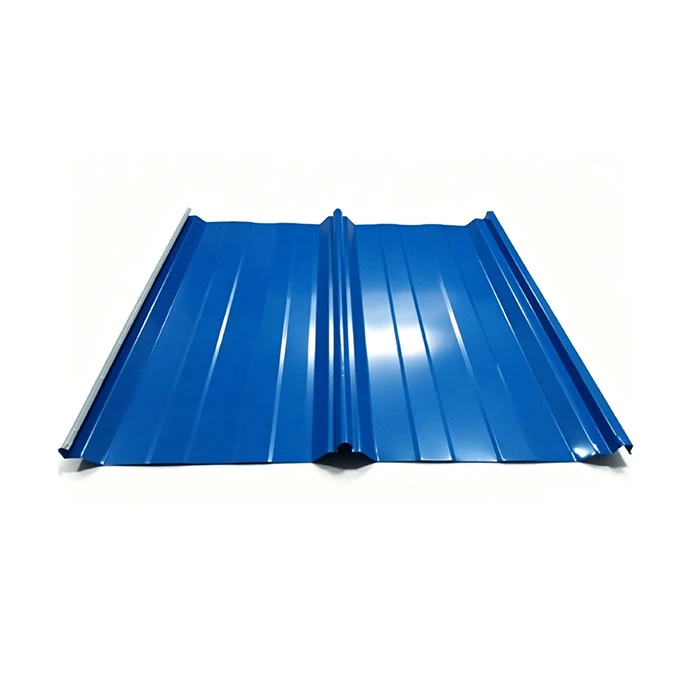

3.2 Dakpanelen met staande naad: Inclusief type 470 en type 475. Deze zijn voorzien van een installatiemethode met verborgen clips zonder zichtbare schroeven en bieden uitstekende waterdichtheidsprestaties; ze zijn geschikt voor dakconstructies met grote overspanningen en gebogen dakconstructies, zoals ruimteframes en netvormige schalen.
1.1 840/900-serie panelen met overlappende naden: Paneeldikte van 0,4 mm–0,8 mm; beschikt over overlappende verbindingen aan de zijkant, vastgezet met zichtbare zelftappende schroeven.
1.2 470/475-serie panelen met staande naad: Paneeldikte van 0,6 mm–1,0 mm; maakt gebruik van een man-vrouw in elkaar grijpende naadstructuur, geïnstalleerd met verborgen clips.
1.3 Aanbevelingen voor materiaalkeuze: Gebruik voor standaard binnenlandse projecten Al-Zn-gecoate substraten met standaard polyesterverf; geef voor kust- of chemisch corrosieve gebieden prioriteit aan Al-Zn (AZ275)-substraten met fluorkoolstof (PVDF) toplagen.
2.1 Verschuifbare verborgen clips: speciaal ontworpen voor panelen met staande naden; gemaakt van thermisch verzinkt staal; vangt thermische uitzetting en samentrekking van de panelen op.
2.2 Zelftappende schroeven en waterdichte ringen: gebruikt voor het vastzetten van panelen met overlappende naden; sluitringen zijn gemaakt van EPDM-rubber om een langdurige waterdichte afdichting te garanderen.
2.3 Hulpaccessoires: blindklinknagels en butylafdichtingstape; gebruikt voor het afdichten en versterken van paneeloverlappingen en voegvoegen, waardoor capillaire waterinsijpeling wordt voorkomen.
Maakt gebruik van een spun-bonded polypropyleen waterdicht ademend membraan geïnstalleerd tussen de isolatielaag en de gegolfde stalen dakpanelen voor structurele gebouwen; het blokkeert het binnendringen van extern vloeibaar water terwijl interne vochtdamp kan ontsnappen, waardoor isolatievocht, schimmelgroei en verslechtering van de thermische prestaties worden voorkomen.
4.1 Isolatieplaten van steenwol: dikte van 50 mm–150 mm; voldoet aan de niet-brandbare brandveiligheidsnormen van klasse A en de vereisten voor rooktoxiciteit; geschikt voor productiewerkplaatsen, opslagplaatsen voor gevaarlijke chemicaliën en faciliteiten die onderworpen zijn aan strenge brandveiligheidsinspecties.
4.2 Glaswoldekens: dikte van 50 mm–150 mm; thermische geleidbaarheid ≤0,042W/(m·K); biedt een uitstekende prijs-kwaliteitverhouding; op grote schaal gebruikt in standaard lichtstalen industriële gebouwen zonder speciale brandveiligheidseisen. 4.3 Bijkomende componenten: Isolatiesteungaas en gespecialiseerde isolatieclips zijn dwars langs de gordingen aangebracht om te voorkomen dat de flexibele isolatiewol doorbuigt of scheurt.
Voor gebouwen met een hoge luchtvochtigheid, zoals gebouwen waar binnenshuis wordt gekookt, gewassen of bevochtigd, moet een PE-dampremmend membraan worden geïnstalleerd. Het wordt over de gordingen en onder de isolatielaag gelegd om de opwaartse migratie van warme, vochtige binnenlucht te blokkeren, waardoor uitgebreide condensatie en druppelen in de isolatielaag tijdens de winter wordt voorkomen.
De dragende onderconstructie maakt gebruik van thermisch verzinkte stalen gordingen met C- en Z-profielen (specificaties variërend van C100 – C250 en Z140 – Z220), die met bouten worden bevestigd aan de steunen op de stalen balken of de bovenste koorden van het ruimteframe. Hulpcomponenten, waaronder gordingstangen, horizontale stutten en kniebeugels, worden gebruikt om het zijdelingse verdraaien van de gording te beperken en dwarswindbelastingen op het dak te weerstaan.
Inclusief nokkappen, gevelrandafwerking, interne hoekafdichtingen, dakrandafsluitingen en randafwerking voor daglichtpanelen, waardoor een uitgebreide dekking van alle dakverbindingen en hoeken (zowel intern als extern) wordt gegarandeerd. Het systeem omvat in de fabriek vervaardigde, kleurgecoate stalen of 304 roestvrijstalen dakgoten, gecombineerd met corrosiewerende PVC-afvoerbuizen, gegalvaniseerde regenwatertrechters en dilatatievoegen om een compleet, georganiseerd afvoersysteem te vormen.
Maakt gebruik van FRP (glasvezelversterkte kunststof) of PC (polycarbonaat) daglichtpanelen. Deze panelen zijn voorzien van profielen die perfect aansluiten bij de dakpaneelmodules, waardoor een naadloze overlapping mogelijk is. Ze zijn doorgaans om de 2 à 3 baaien uit elkaar geplaatst om natuurlijk daglicht voor de faciliteit te bieden en het energieverbruik voor kunstmatige verlichting te verminderen.
Configuratie: kleurgecoate staalplaat met 840 profielen + enkellaags 50 mm glaswol + C120 stalen gordingen + standaard stalen afwerkingsaccessoires met kleurcoating. Deze configuratie biedt een eenvoudige structuur en lage kosten; het is geschikt voor tijdelijke magazijnen of eenvoudige opslaggebouwen voor materialen als zand en grind, waar geen strenge eisen gelden aan thermische isolatie of brandwerendheid.
Configuratie: Model 900 kleur stalen dakbedekking + 100 mm dikke steenwolisolatie + PE dampscherm + C/Z-profiel stalen gordingen + geprefabriceerd goot- en regenpijpsysteem. Deze montage biedt een uitgebalanceerde combinatie van brandwerendheid, thermische isolatie en waterdichtheid. Het is geschikt voor algemene industriële fabrieken in regenachtige gebieden in het binnenland en vertegenwoordigt de meest geïmplementeerde gestandaardiseerde oplossing tot nu toe.
Configuratie: Model 470 panelen met staande naad + waterdicht ademend membraan + 100–150 mm steenwol + thermisch verzinkte schuifsteunen + een volledige set op maat gemaakte gootstukken en roestvrijstalen dakgoten. Het systeem heeft geen zichtbare bevestigingsgaten, is geschikt voor thermische uitzetting/samentrekking van ±25 mm en biedt superieure weerstand tegen vervorming, harde wind en binnendringend water. Golfplaten dakpanelen voor structurele gebouwen zijn geschikt voor ruimteframe- en gebogen netvormige schaaldaken met overspanningen van meer dan 60 meter.
Voor standaard droge binnenlandprojecten bedraagt het Al-Zn coatinggewicht maar liefst AZ150; voor gebieden langs rivieren met milde zure regen wordt AZ180 geselecteerd; Voor kustgebieden met zoutnevel of omgevingen met corrosie door chemische dampen wordt de AZ275-coating gebruikt, gecombineerd met een PVDF-fluorkoolstof toplaag om de veroudering van de verf te vertragen.
Voor stalen accessoires zoals gordingen, verborgen clips en trekstangen bedraagt de in de fabriek aangebrachte thermisch verzinkte laagdikte minimaal 80 μm. Snijranden worden ter plaatse gerepareerd met een koudgespoten zinklaag (met >95% zinkgehalte) om de verspreiding van roest vanaf de snijvlakken te voorkomen.
De dakhelling is ontworpen met een hellingsgraad van 1:100–1:200, waardoor een soepele waterstroom langs de valleien wordt gegarandeerd. Overlappende panelen maken gebruik van een dubbel overlappende verbinding die is afgedicht met butyltape, terwijl panelen met staande naden zijn voorzien van een mechanische vergrendeling zonder perforaties; dit elimineert waterlekkage uit bevestigingsgaten of gaten bij de bron, waardoor het systeem geschikt is voor aanhoudende zware regenval.
Met een eigen gewicht van slechts 0,05–0,12 kN/m² – minder dan een twintigste van dat van betonnen dakbedekking – elimineren deze panelen de noodzaak om primaire stalen balken, ruimteframe-elementen of onafhankelijke gebouwfunderingen te versterken; voor kolomvrije daken met grote overspanningen verlaagt dit de kosten van de primaire staalconstructie direct met 12% -18%.
Verfafwerkingen zijn verkrijgbaar in drie duurzaamheidsklassen: PE (polyester) voor het binnenland (5–8 jaar garantie), HDP (zeer duurzaam polyester) voor regenachtige gebieden (10–15 jaar) en PVDF (fluorkoolstof) voor kustgebieden (20+ jaar). De Al-Zn-coating (aluminium-zink) op het substraat biedt opofferende anti-corrosie-eigenschappen, waardoor er automatisch een beschermende oxidefilm wordt gevormd op beschadigde plekken.
De installatie is geheel droogmontage; er is geen behoefte aan betonuitharding, bekisting of nat werk, en het werk wordt niet stopgezet door temperaturen onder het vriespunt, regen of sneeuw. Mechanisch gerolvormde panelen worden direct ter plaatse geïnstalleerd, waardoor een dak van 10.000 m² in slechts 15 werkdagen kan worden voltooid: een vijfde van de tijd die nodig is voor een betonnen dak.
Panelen dragen het gewicht van één persoon voor onderhoud; plaatselijke roest of schade kan worden aangepakt door afzonderlijke panelen te vervangen zonder het hele dak te demonteren. Het achteraf inbouwen van fotovoltaïsche montagesystemen of axiale ventilatoren vereist minimale structurele versterking, waardoor de aanpassingskosten zeer laag blijven. Afgedankte panelen zijn 100% recycleerbaar als staal en kunnen opnieuw worden gesmolten en opnieuw worden opgerold.
Het kleurgecoate substraat is onbrandbaar; in combinatie met steenwolisolatie van klasse A voldoet het aan de brandwerendheid van 0,5 uur die vereist is voor industriële faciliteiten. De productie en installatie genereren geen bouwafval, waardoor de uitstoot van vast afval met 90% wordt verminderd in vergelijking met betonnen dakbedekkingen en wordt voldaan aan de internationale certificeringsnormen voor groen bouwen.
Betonnen daken hebben een hoog eigen gewicht en hoge funderingskosten, vereisen drie tot zes maanden natte constructie ter plaatse, kunnen niet worden gebogen om in gebogen roosterschalen te passen en hebben na verloop van tijd last van onomkeerbare scheuren en lekkages. Deze golfplaten dakpanelen voor structurele gebouwen zijn daarentegen licht van gewicht, bieden korte bouwtijden, kunnen in aangepaste vormen worden gebogen en maken eenvoudige lekreparaties mogelijk.
Hoewel Al-Mg-Mn een enigszins superieure waterdichtheid biedt, zijn de materiaalkosten per eenheid meer dan 40% hoger dan die van kleurgecoat staal, en door de lagere hardheid is het gevoelig voor deuken door vallende voorwerpen; onder standaard winddruk en corrosieve omstandigheden presteert Al-Zn-gecoat staal even goed en biedt het een enorm superieure kostenefficiëntie.
Kleipannen zijn te zwaar voor daken met stalen constructies met lange overspanningen en zijn alleen geschikt voor laagbouw gebouwen van baksteenbeton; Asbesttegels hebben een slechte duurzaamheid en hoge brosheid, en zijn – als gevolg van milieuregels die asbest verbieden – verboden in projecten in het buitenland, terwijl staal met een kleurcoating volledig compatibel is en superieure slagvastheid biedt.
Controleer originele materiaalrapporten van de fabrikant en testrapporten voor zinkcoating voor thermisch verzinkte of met Al-Zn gecoate stalen rollen; gebruik laagdiktemeters voor controles ter plaatse van de AZ-waarden en inspecteer het oppervlak op krassen, holtes in de coating of witte oxidatievlekken; niet-conforme grondstoffen rechtstreeks terugsturen naar de staalfabriek.
Gebruik een bovenloopkraan om de rol op de hydraulische afwikkelaar te laden; de afwikkelaar vlakt de stalen strip met een constante snelheid af, waarbij gebruik wordt gemaakt van een foto-elektrisch uitlijningssysteem om de afwijking binnen ± 2 mm te houden, waardoor scheeftrekken van het paneel tijdens het vormen wordt voorkomen.
Overlapnaadpanelen worden gevormd met behulp van 12 sets rollen met een overlapbreedte van 50 mm gereserveerd aan de rand; panelen met staande naad maken gebruik van 16 sets gespecialiseerde vormrollen om in elkaar grijpende mannelijke en vrouwelijke verbindingen te creëren, waardoor een naadafstand van ≤0,3 mm wordt gegarandeerd.
Gesneden op gespecificeerde lengtes op basis van tekeningen; standaardpanelen (≤12m) worden gesneden voor wegtransport, terwijl extra lange panelen in secties worden gesneden; snijranden worden ontbraamd en spanningsvrij gemaakt om toekomstige corrosie op de snijplaats te voorkomen.
Meet de effectieve dekkingsbreedte, ribhoogte en paneeldikte, en controleer de hechting van de verffilm; panelen met staande naad ondergaan aanvullende naadtrektesten om ervoor te zorgen dat de in elkaar grijpende windbelastingscapaciteit aan de normen voldoet.
Er wordt transparante PE-beschermfolie op het paneeloppervlak aangebracht om transportkrassen te voorkomen; Golfplaten dakpanelen voor structurele gebouwen worden kruislings gebundeld en op massief houten basisblokken geplaatst; specificaties (profieltype, lengte, project-ID) zijn aan de buitenkant gespoten; en voor zeevrachtorders wordt extra waterdichte rekfolie aangebracht.
Na het snijden van de kleurgecoate stalen masterspoelen worden componenten zoals nokkappen, dakgoten, goten en eindsluitingen vervaardigd met behulp van CNC-buigmachines; buigradii zijn gestandaardiseerd op drie keer de paneeldikte om scheuren of afbladderen van de verf tijdens het buigen te voorkomen.
Thermisch verzinkte zelftappende schroeven, EPDM-ringen, schuifbeugels en afdichtingstapes worden individueel per type verpakt en in dezelfde batch verzonden als de dakpanelen, waardoor consistentie in accessoirecoatings en verfafwerkingen wordt gegarandeerd.
|
Paneeltype |
Effectieve breedte |
Golfhoogte |
Bevestigingsmethode |
|
840 Lap-paneel |
840 mm |
35 mm |
Blootgestelde zelfborende schroeven |
|
900 Rondepaneel |
900 mm |
25 mm |
Blootgestelde zelfborende schroeven |
|
470 Paneel met staande naad |
470 mm |
65 mm |
Verborgen glijdende ondersteuning |
|
475 Paneel met staande naad |
475 mm |
65 mm |
Verborgen vaste ondersteuning |
Substraatkwaliteit: TS280 (gewoon gebied), TS350 (gebied met hoge winddruk)
Treksterkte: 380 ~ 520 MPa
Thermische uitzettingscoëfficiënt: 1,2×10⁻⁵/℃
Droge film oppervlakverf: PE 20-25 μm, HDP 25-30 μm, PVDF 25-35 μm
Referentiegewicht: 0,5 mm=4,0 kg/㎡, 0,6 mm=4,8 kg/㎡
Windweerstand: 0,55 ~ 1,0 kPa basiswinddruk met Z-gordingversterking
Schuifondersteuning Slipbereik: ±25 mm
Steenwolparameter: Dichtheid 100-150kg/m³, Klasse A brandwerend
Op basis van lokale projectomstandigheden, waaronder winddruk, sneeuwbelasting, corrosieklasse en brandveiligheidscodes, bieden we gratis bijpassende oplossingen voor dakprofielen, coatings en isolatielagen, waardoor het risico van toekomstige aanpassingen met betrekking tot waterdichtheid of windweerstand wordt beperkt.
Gespecialiseerde vochtbestendige, luchtdichte verpakkingen voor zeevracht omvatten hoekbeschermers en paneelscheiding in secties om schade door oceaanzoutnevel en oppervlaktevervorming te voorkomen.
Begeleiding bij installatie op afstand, zowel in het Chinees als in het Engels; garantie op substraatcoating van 15 jaar voor het binnenland en 8 jaar voor kustgebieden; lakgarantie op basis van de levensduur van de specifieke coating; en levenslange levering van vervangende accessoires.
1 Is een fluorkoolstof (PVDF) afwerking verplicht voor kustprojecten?
Voor locaties binnen 5 km van de kust of in chemische industrieparken is een AZ275-substraat in combinatie met een PVDF-fluorkoolstofafwerking verplicht; voor gebieden 5–20 km uit de kust met milde zoutnevel kan een AZ275-substraat met een HDP-afwerking (High Durability Polyester) worden gebruikt om de kosten en de levensduur in evenwicht te brengen.
2 Kunnen gegolfde stalen dakpanelen voor structurele gebouwen worden gebruikt voor gebogen spaceframe-daken?
Voor gebogen daken met een straal groter dan 50 meter kan in beperkte mate het gelepte paneel type 900 worden toegepast; voor complexe gebogen oppervlakken met kleinere stralen is het paneel met staande naden van het type 470 verplicht om vervorming, scheuren of lekkage bij de overlapverbindingen te voorkomen.
3 Kan men kiezen tussen een dampscherm en een waterdicht ademend membraan?
Gebruik een dampscherm voor binnenruimtes die gevoelig zijn voor vocht, en een waterdicht, ademend membraan voor buitenruimtes die blootgesteld zijn aan regen; in gebieden met een hoge luchtvochtigheid en frequente regenval moeten beide lagen worden geïnstalleerd, terwijl voor eenvoudige, droge magazijnen beide volledig kunnen worden weggelaten.
