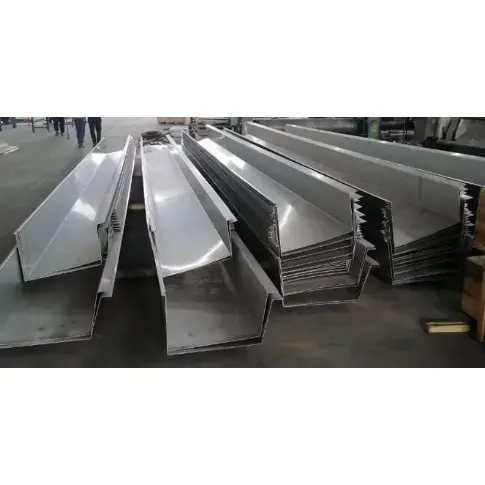

Stalen dakgootsysteem voor gebouwen

Stalen dakgootsystemen voor gebouwen bestaan ​​uit afvoergoten die aan de dakrand zijn geplaatst om regenwater op te vangen van de met kleur gecoate stalen panelen van het dak en dit via regenpijpen naar buiten te leiden. Het zijn essentiële componenten van drainagesystemen voor lichte stalen industriële installaties, ruimteframes en netvormige schaaldaken. Beschikbare typen zijn onder meer in de fabriek afgewerkte stalen goten met een kleurcoating, roestvrijstalen goten en ter plaatse gevormde goten uit gegalvaniseerde staalplaten; ze zijn bevestigd aan secundaire gordingen van de dakrand of stalen vrijdragende balken.

Overzicht systeemconfiguratie

1. Hoofdbak

1) Kleurgecoate stalen goot: Gebruikt hetzelfde met Al-Zn-legering gecoate basismateriaal (AZ150/AZ275) als het dak; dikte 0,6–1,0 mm; standaard openingsbreedtes van 200/250/300mm; de reguliere keuze voor industriële installaties in het binnenland.

2) 304 roestvrijstalen goot: dikte 0,7–1,2 mm; ontworpen voor kustgebieden en omgevingen met chemische corrosierisico's.

3) Ter plaatse gevormde gegalvaniseerde stalen goot: 1,2-2,0 mm thermisch verzinkte plaat ter plaatse gebogen; geschikt voor ruimteframes met grote overspanningen en extra lange dakranden.

2. Dragende en bevestigingscomponenten

Gootbeugels (thermisch verzinkte platte staaf of hoekijzer): op een afstand van 600–800 mm; bevestigd aan C-profiel cantilevergordingen van de dakrand;

Dakrandgordingen en uitkragende balken: ondersteunen de gootbelasting.

3. Accessoires voor voegen en waterdichting

Verbindingskappen en eindplaten (voor het afdichten van gootuiteinden);

Waterdichte butylafdichtingstape, weerbestendig structureel afdichtmiddel en blinde klinknagels;

Uitzettingsvoegen: Wordt ongeveer elke 12 meter geïnstalleerd voor extra lange goten om thermische uitzetting en krimp op te vangen.

4. Systeemcomponenten van de regenpijp

1) Regenwatertrechter: gelast of vastgeklikt aan de bodem van de goot om regenwater te kanaliseren;

2) Regenpijp: PVC-buis / gegalvaniseerde stalen buis / stalen ronde buis met kleurcoating (diameters φ110, φ160);

3) Pijpbeugels, bochten, opvangtrechters en afvoerbochten op maaiveldhoogte.

5. Accessoires voor dakrandafwerking

Dakrandafdichting, gootrandafwerking, dakpaneelverlenging (waterstop) en gevelafdichting; deze voorkomen dat regenwater terugstroomt onder de dakrand.

6. Hulpmaterialen

Isolatie (aangebracht op de buitenkant van dakgoten in koude gebieden om bevriezing te voorkomen) en dampremmende tape.

Gemeenschappelijke configuratieschema's

1. Standaard fabriek landinwaarts: AZ150 stalen goot met kleurcoating + gegalvaniseerde beugels + PVC110 regenpijp + butylkit

2. Regenachtige fabriek aan de rivier: AZ275 (hoge zinklaag) stalen goot met kleurcoating + gegalvaniseerde hulpstukken + extra dilatatievoegen

3. Space-frame dak van kust-/chemische fabriek: goot van roestvrij staal 304 + regenpijpsysteem van roestvrij staal + buitenisolatie voor bescherming tegen vorst

Anticorrosieve configuratie

1. Kleurgecoat stalen dakgootsysteem voor gebouwen: AZ150 voor het binnenland, AZ275 voor kustgebieden;

2. Roestvrij staal: kwaliteit 304; beugels zijn gelijkmatig thermisch verzinkt (laagdikte ≥80μm).

Wat zijn de kernvoordelen?

I. Lichtgewicht; verhoogt de belasting op de hoofdstaalconstructie niet

Gekleurde stalen of roestvrijstalen dakgoten zijn gemaakt van dun materiaal en wegen veel minder dan ter plaatse gestorte betonnen dakgoten. Ze kunnen rechtstreeks aan de dakrandgordingen worden bevestigd zonder dat er grotere stalen kolommen of ringbalken nodig zijn, waardoor wordt bespaard op de kosten van de staalhoofdconstructie. Ze zijn geschikt voor diverse stalen dakbedekkingssystemen met lange overspanningen, waaronder stijve portaalframes, spaceframes en netvormige schalen.

II. Snelle opbouw, droge montage en korte projectduur

In de fabriek afgewerkte gootsegmenten worden ter plaatse gemonteerd met behulp van klinknagels en afgedichte verbindingen, waardoor natte processen zoals bekisting, gieten en stukadoors overbodig worden. Snelle gesegmenteerde installatie van extra lange dakranden verkort de dakafwerkingsfase aanzienlijk, terwijl betonnen goten lange uithardingsperioden vereisen en sterk weersafhankelijk zijn.

III. Uitstekende waterdichtheid en laag lekrisico

1. Panelen worden gevormd via geïntegreerd buigen, waardoor er geen naden in het paneellichaam ontstaan; De verbindingen zijn voorzien van een drievoudig waterdichtingssysteem: butylafdichtingstape, weerbestendig afdichtmiddel en klinknagels.

2. Geïntegreerde dilatatievoegen vangen thermische uitzetting en krimp op, waardoor scheuren en lekkages in lange goten als gevolg van thermische spanning worden voorkomen; betonnen dakgoten zijn gevoelig voor scheuren, gewrichtsbreuken en daaropvolgende lekkage.

IV. Flexibele materiaalsortering; weer- en corrosiebestendigheid geschikt voor verschillende omgevingen

Binnenlands: AZ150 Al-Zn gecoat kleurstaal; Regenachtige riviergebieden: AZ275 (hoge zinklaag);

Kust-/chemische zones: roestvrij staal 304. Materialen zijn afgestemd op droge, regenachtige en zoutnevelomgevingen en bieden een levensduur van 8 tot 25 jaar.

V. Hoog ontwerpaanpassingsvermogen; geschikt voor onregelmatige dakranden

Op maat gemaakte buigingen maken gebogen netvormige schalen, waaiervormige dakranden en gevels met variabele breedte mogelijk, waardoor ronde of onregelmatige daken gemakkelijk worden aangevuld; omgekeerd is het construeren van onregelmatige betonnen goten kostbaar en moeilijk.

VI. Eenvoudig onderhoud na de installatie

Lokale lekkages kunnen worden verholpen door een enkel gootsegment te vervangen en opnieuw af te dichten; het te openen ontwerp zorgt voor een gemakkelijke verwijdering van opgehoopt vuil; het staalmateriaal is recyclebaar en kan worden gedemonteerd en hergebruikt tijdens renovaties van faciliteiten.

VII. Gladde afvoer; gladde binnenwanden voorkomen de opbouw van sediment

Koudgewalst vormen zorgt voor gladde, vlakke binnenwanden die bestand zijn tegen ophoping van modder en vuil; De snelle regenwaterstroom en de superieure afvoercapaciteit tijdens zware stormen (vergeleken met ruwe betonnen kanalen) verminderen het risico op overstroming en terugstroming op het dak.

VIII. Beheersbare kosten

De totale kosten van standaard stalen dakgootsystemen zijn lager dan die van ter plaatse gestorte betonnen dakgoten, met nog grotere economische voordelen voor extra lange daken met ruimteframes met grote overspanningen.

Wat zijn de belangrijkste onderscheidende factoren?

I. Lichtgewicht ontwerp compatibel met staalconstructies

Dunwandige gekleurde stalen of roestvrijstalen goten zijn extreem licht van gewicht; ze kunnen worden opgehangen met alleen dakrandgordingen of beugels zonder dat er grotere stalen kolommen of funderingen nodig zijn. Ze hebben de voorkeur voor ruimteframes, netvormige schaalconstructies en lichte stalen daken met grote overspanningen. Betonnen goten leggen daarentegen zware eigen lasten op en vereisen extra betonnen ringbalken, waardoor de civiele bouwkosten aanzienlijk stijgen.

II. Droge montage en snelle installatie

Goten worden in de fabriek op specifieke lengtes gefabriceerd en ter plaatse gemonteerd met behulp van blindklinknagels en kit, waardoor bekisting, gieten, pleisteren of uitharden overbodig is. Dakrandinstallaties voor fabrieksgebouwen van tienduizenden vierkante meter kunnen in slechts enkele dagen worden voltooid. Betonnen goten worden beperkt door temperatuur en weersomstandigheden (regen/sneeuw) en vereisen lange uithardingsperioden, wat resulteert in een aanzienlijk verschil in bouwtijdlijnen.

III. Hoge waterdichte betrouwbaarheid en weerstand tegen thermische uitzetting/samentrekking

1. Goten hebben naadloze, integraal gebogen lichamen met alleen verbindingen tussen de secties. Systemen maken gebruik van butyltape, weerbestendig afdichtmiddel en dilatatievoegen om het risico op scheuren als gevolg van thermische uitzetting en krimp te elimineren.

2. Betonnen goten zijn gevoelig voor scheuren, lekkage en falen van verbindingen als gevolg van thermische uitzetting, krimp en zetting. PVC-goten worden broos en barsten bij lage temperaturen, terwijl ze bij hoge temperaturen vervormen en doorzakken.

IV. Materiaalbeoordeling voor regiospecifieke corrosiebestendigheid

De opties variëren van AZ150 Al-Zn gecoat staal (binnenland) en AZ275 hoogzink gecoat staal (regenachtige gebieden) tot 304 roestvrij staal (kust-/chemische zones), met een levensduur van 5 tot 25 jaar. Alternatieven zoals bakstenen dakgoten hebben last van uitbloeiingen en verwering, beton brokkelt gemakkelijk af en standaard PVC wordt afgebroken onder invloed van UV.

V. Hoge vervormbaarheid voor onregelmatige daken

Buigen ter plaatse maakt maatwerk mogelijk voor gebogen dakranden (netvormige schalen), waaiervormige gevels en dakranden met variabele doorsnede. Het construeren van onregelmatige goten uit beton of baksteen is complex en kostbaar.

VI. Gladde binnenmuren voor efficiënte afvoer

Koudgewalst vormen zorgt voor gladde binnenmuren die de ophoping van sediment tegengaan, waardoor een onbelemmerde afvoer tijdens zware regenval wordt gegarandeerd en het risico op terugstroming van water in het dak wordt verminderd. Betonnen en bakstenen goten hebben een ruw interieur dat sediment vasthoudt, waardoor ze zeer gevoelig zijn voor verstopping en overstroming.

VII. Voordelen bij onderhoud en demontage

Gelokaliseerde lekken vereisen alleen de demontage van een specifiek gedeelte voor herafdichting en reparatie; bij fabrieksrenovaties kan het systeem volledig worden gedemonteerd en hergebruikt, en kan het staalmateriaal voor waarde worden gerecycled. Beschadigde betonnen of bakstenen dakgoten moeten daarentegen worden weggebroken en opnieuw opgebouwd, waardoor aanzienlijk bouwafval ontstaat dat niet kan worden hergebruikt.

VIII. Uitstekende kosteneffectiviteit

De totale kosten van stalen dakgootsystemen voor gebouwen zijn lager dan die van ter plaatse gestorte betonnen dakgoten; het biedt een enorm kostenvoordeel ten opzichte van roestvrijstalen dakgoten en op maat gemaakte stenen kanalen.

Standaard productieproces

I. Grondstoffeninspectie

1. Kleurgecoat stalen dakgootsysteem voor gebouwen: AZ150/AZ275 Al-Zn gecoate spoelen, dikte 0,6–1,0 mm;

2. Roestvrij staal: 304 roestvrijstalen spoelen, 0,7–1,2 mm; controleer de dikte, coating en verffilm; Zorg ervoor dat de oppervlakken vrij zijn van krassen en corrosie.

II. Afrollen en scheuren

Laad stalen rollen op de afwikkelaar → gleuf in de lengterichting volgens de ontwikkelde breedte van de goot; verwijder defect materiaal van de spoeluiteinden.

III. Buigen en vormen

1. Voer smalle stroken in de CNC-buigmachine; buigen in het standaard U-vormig gootprofiel volgens tekening (standaard openingsbreedtes: 200/250/300mm);

2. Gevormd via geïntegreerde buiging; het gootlichaam heeft geen tussennaden en de hoekradii zijn glad.

IV. Eindmontage fabricage

Gesneden uit dezelfde grondstof: buig- en vormeindkappen, dilatatievoegafdekkingen, aansluitplaten voor de regenwatertrechter en afdichtstukken.

V. Gaten snijden

CNC-gesneden gaten voor regenwaterafvoeren; zorg ervoor dat de randen glad en braamvrij zijn voor de daaropvolgende montage van de trechter.

VI. Inspectie van het eindproduct

1. Meet de breedte, diepte en buigafmetingen van de kanaalopening;

2. Inspecteer verf-/roestvrijstalen oppervlakken op deuken of scheuren; herwerk eventuele niet-conforme items.

VII. Verpakking

Wikkel individuele goten in beschermfolie → stapel op houten pallets per categorie; label met specificaties, materiaal en lengte; eindkappen en beugels afzonderlijk in dozen verpakken.

VIII. Verwerking van hulpcomponenten

1. Gootbeugels: Snijden en buigen van thermisch verzinkte platte staven of hoekstaal;

2. Regenpijpen, bochten en pijpbeugels: Op maat zagen en verwerken.

IX. Installatie en montage op locatie

1. Installeer gegalvaniseerde beugels aan de dakrand met een tussenruimte van 600–800 mm;

2. Plaats gootdelen; bij overlappende verbindingen butylafdichtingstape aanbrengen, met blindklinknagels vastzetten en de buitenkant afdichten met weerbestendig afdichtmiddel;

3. Plaats dilatatievoegen bij extra lange profielen; installeer regenwatertrechters en regenpijpen;

4. Dakpanelen verlengen tot in de binnenzijde van de goot; installeer dakrandafdichtingen/trim om een ​​waterdichte afdichting te garanderen.

X. Belangrijkste verschillen in verwerking: kleurgecoat staal versus roestvrij staal

Kleurgecoat staal: geen anticorrosiebehandeling na het vormen; vertrouwt op de in de fabriek aangebrachte coating/verfafwerking;

Roestvrij staal: gevoelig voor krassen tijdens het buigen; beschermende film gebruikt tijdens de verwerking; ter plaatse afgedichte lassen om roest te voorkomen.

Kernprestatieparameters

I. Basismateriaalparameters

1. Stalen dakgootsysteem voor gebouwen (staal met Al-Zn-coating)

Coating: AZ150 g/m² (binnenland); AZ275 g/m² (kustgebieden/gebieden met veel regen)

Gangbare diktes: 0,6, 0,7, 0,8, 1,0 mm

Coatingtype: PE/HDP/PVDF (overeenkomend met de coatingnormen voor dakpanelen)

2. 304 roestvrijstalen goot (toepassingen in de kust-/chemische industrie)

Materiaal: 06Cr19Ni10 (304)

Gangbare diktes: 0,7, 0,9, 1,0, 1,2 mm

II. Afmetingen goot (industriestandaard)

1. Openingsbreedte bovenaan: 200/250/300 mm (meest gebruikelijk); afwijkende maten op aanvraag leverbaar;

2. Gootdiepte: 120–180 mm;

3. Standaard fabriekslengtes: 3 m, 4 m, 6 m; extra lange profielen die ter plaatse worden gemonteerd.

III. Parameters voor aanvullende componenten

1. Gegalvaniseerde beugels: Q235 staal, thermisch verzinkt; dikte 3,0–5,0 mm; inbouwafstand 600–800 mm;

2. Uitzettingsvoegen: doorgaans geïnstalleerd om de 10–12 m; uitzettingstoeslag ±25 mm;

3. Regenwatersysteem: regenwatertrechters gecombineerd met regenpijpen (diameters φ100, φ160; verkrijgbaar in PVC, kleurgecoat staal of roestvrij staal).

IV. Afdichtingsmateriaalparameters

1. Butyl-waterstoptape: breedte 15/20 mm; temperatuurbestendigheid -40°C tot 90°C;

2. Weerbestendig siliconenkit: buitenkwaliteit; UV-bestendig en waterdicht.

V. Drainagebelasting en eigen gewicht

1. Referentie eigen gewicht: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Afvoercapaciteit: 250 mm (breedte) x 150 mm (diepte) goot ≈ 0,028 m³/m; voldoende voor standaard afvoer van zware regenval.

VI. Corrosiebeschermingszones

1. AZ150+PE: Droge fabrieksgebouwen in het binnenland; levensduur 8–10 jaar;

2. AZ275+HDP: Regenachtige riviergebieden; levensduur 12–18 jaar;

3. 304 roestvrij staal: kustgebieden (zoutnevel) en chemische fabriekszones; levensduur 20+ jaar.
