HAISHENGbiedt engineeredRonde holle stalen buiskolomoplossingen voor stalen gebouwen, industriële faciliteiten, stadions, loopbruggen, bruggen, luifels en geprefabriceerde constructies. Deze kolommen zijn vervaardigd uit Q235B- of Q355B-constructiestaal en combineren een rond draagprofiel met flexibele verbindings- en corrosiebeschermingsopties voor veeleisende structurele toepassingen.
Een ronde kolom van holle stalen buizen is een verticaal structureel onderdeel dat is ontworpen om belastingen van een bovenbouw naar de fundering over te brengen. Het holle ronde gedeelte zorgt voor een evenwichtige verdeling van de belasting, sterke axiale compressieprestaties, torsieweerstand en relatief lage windweerstand. Afhankelijk van de projectvereisten kunnen kolommen worden geproduceerd uit naadloze of gelaste stalen buizen en worden aangepast met basisplaten, verstijvingen, verbindingsplaten, flenzen, hijsaccessoires en beschermende coatings. In dit artikel worden de constructie, de belangrijkste specificaties, het productieproces, de voordelen, toepassingen en selectieoverwegingen uitgelegd.
Inhoudsopgave
- Wat is een ronde holle stalen buiskolom?
- Hoe wordt een ronde holle stalen buiskolom geconfigureerd?
- Wat zijn de belangrijkste structurele voordelen?
- Welke specificaties moeten kopers evalueren?
- Hoe worden ronde holle stalen buiskolommen vervaardigd?
- Waar worden ronde holle stalen buiskolommen gebruikt?
- Hoe verhoudt het zich tot andere stalen kolommen?
- Hoe moeten kopers de juiste kolom selecteren?
- Veelgestelde vragen
- Waarom samenwerken met een professionele fabrikant?
Wat is een ronde holle stalen buiskolom?

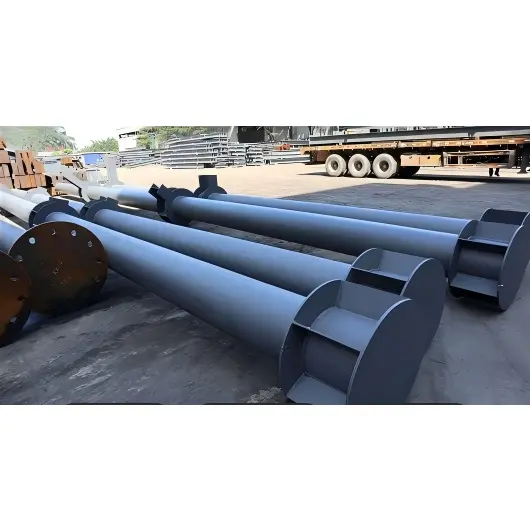

Een ronde holle stalen buiskolom is een verticaal dragend constructieonderdeel met een holle cilindrische doorsnede. Het wordt gewoonlijk vervaardigd uit koolstofconstructiestaal of laaggelegeerd staal en kan worden geproduceerd als naadloze buis of als gewalste en gelaste buis.
In tegenstelling tot een massieve stalen kolom vermindert de holle configuratie onnodig materiaal terwijl een sterk structureel profiel behouden blijft. De cirkelvormige geometrie verdeelt de spanningen over de omtrek en biedt consistente weerstand, ongeacht de belastingsrichting. Dit maakt het ontwerp bijzonder nuttig daar waar kolommen gecombineerde axiale compressie, buiging, torsie, windbelasting of excentrische krachten kunnen ervaren.
Een typische specificatie wordt uitgedrukt alsφD × t × L, waarbij D de buitendiameter vertegenwoordigt, t de wanddikte vertegenwoordigt en L de kolomlengte vertegenwoordigt. φ219 × 8 × 6000 geeft bijvoorbeeld een buitendiameter van 219 mm, een wanddikte van 8 mm en een lengte van 6 m aan.
Hoe wordt een ronde holle stalen buiskolom geconfigureerd?
Een structurele pijpkolom is meer dan een stalen buis. Voor veel projecten omvat de volledige montage verbindings- en verstevigingscomponenten waarmee de kolom kan worden geïntegreerd met funderingen, balken, daksystemen en andere structurele elementen.
- Kolomtekst:De primaire ronde stalen buis geselecteerd op basis van diameter, wanddikte, lengte, materiaalkwaliteit en ontwerpbelastingen.
- Basisplaat:Een gelaste stalen plaat die kolombelastingen via ankerbouten op de fundering overbrengt.
- Verstevigingsplaten of ringen:Versterking wordt gebruikt waar hogere belastingen of lokale knikweerstand vereist zijn.
- Bovenplaat of flens:Biedt een verbindingspunt voor balken, spanten, bovenste kolommen of andere structurele componenten.
- Verbindingsplaten en consoles:Vergemakkelijk ligger-kolom- of pijp-naar-pijpverbindingen.
- Bouten met hoge sterkte:Wordt gebruikt voor geschroefde structurele verbindingen waar gespecificeerd door het technisch ontwerp.
- Beschermende coating:Afhankelijk van de omgevingsomstandigheden kunnen primer-, tussen- en aflaksystemen of verzinkingen worden aangebracht.
Voor extra lange constructies kunnen individuele secties ook worden samengevoegd via las-, flens- of andere technische lasconfiguraties.
Wat zijn de belangrijkste structurele voordelen?
Evenwichtige verdeling van de belasting
De cirkelvormige dwarsdoorsnede heeft geen conventionele sterke en zwakke as. De geometrie verdeelt de spanning rond de buis, waardoor deze geschikt is voor constructies die worden blootgesteld aan belastingen vanuit verschillende richtingen.
Sterke compressie en torsieprestaties
Pijpkolommen worden vaak geselecteerd voor toepassingen die een aanzienlijke axiale belastingscapaciteit en weerstand tegen torsie-effecten vereisen. Het gesloten holle gedeelte biedt ook nuttige structurele efficiëntie waar stabiliteit en belasting in meerdere richtingen belangrijk zijn.
Verminderde blootstelling aan wind
Het gestroomlijnde cilindrische profiel kan de aerodynamische weerstand verminderen in vergelijking met hoekige structurele profielen. Deze eigenschap kan waardevol zijn voor zichtbare kolommen in luifels, loopbruggen, torens, stadionconstructies en andere buiteninstallaties.
Efficiënte installatie
Vergeleken met sommige zwaardere structurele alternatieven kunnen holle stalen kolommen een efficiënte sterkte-gewichtsverhouding bieden. De fabrieksfabricage van basisplaten, verbindingscomponenten, gaten en beschermende coatings kan ook de hoeveelheid verwerking die op de bouwplaats nodig is, verminderen.
Architecturale flexibiliteit
Het gladde cilindrische uiterlijk werkt goed wanneer structurele componenten opzettelijk zichtbaar zijn. Ronde kolommen kunnen daarom structurele en architectonische functies combineren in commerciële gebouwen, openbare voorzieningen, landschapsstructuren en moderne industriële projecten.
Welke specificaties moeten kopers evalueren?
Het kiezen van een structurele kolom moet beginnen met technische vereisten in plaats van simpelweg een buisdiameter te selecteren. Materiaalkwaliteit, wanddikte, lengte, verbindingsconfiguratie, belastingsomstandigheden, fabricagetoleranties en corrosieomgeving hebben allemaal invloed op de uiteindelijke specificatie.
| Parameter | Typische informatie | Waarom het ertoe doet |
|---|---|---|
| Staalkwaliteit | Q235B / Q355B | Bepaalt de basissterkte en geschiktheid voor structurele belasting |
| Buitendiameter | Ongeveer. φ89–φ1020 mm en aangepaste maten | Beïnvloedt het draagvermogen, de stabiliteit, het verbindingsontwerp en het uiterlijk |
| Wanddikte | Ongeveer. 4–50 mm | Ondersteunt structurele sterkte en lokale knikweerstand |
| Lengte | Gewoonlijk 6 m / 9 m / 12 m | Bepaalt de transport-, erectie- en lasvereisten |
| Productietype | Naadloos of gelast | Geselecteerd op basis van diameter, belasting, fabricagevereisten en kosten |
| Oppervlaktebescherming | Verfcoaten of thermisch verzinken | Helpt staal te beschermen tegen corrosie in verschillende omgevingen |
| Verbindingscomponenten | Grondplaten, flenzen, verstijvers, bouten, consoles | Garandeert compatibiliteit met het algehele structurele systeem |
De productinformatie van HAISHENG identificeert bijvoorbeeld Q235B en Q355B als reguliere materiaalkwaliteiten en biedt buisafmetingen in het φD × t × L-formaat. De werkelijke structurele afmetingen moeten altijd worden bepaald op basis van projectberekeningen en toepasselijke ontwerpnormen.
Hoe worden ronde holle stalen buiskolommen vervaardigd?
Professionele fabricage zet stalen buizen of platen om in een afgewerkt constructief geheel, klaar voor transport en installatie. Een gecontroleerd productieproces helpt de maatnauwkeurigheid, laskwaliteit, rechtheid en oppervlaktebescherming te behouden.
- Grondstoffeninspectie:Staalkwaliteit, afmetingen, oppervlakteconditie en relevante materiaaldocumentatie worden gecontroleerd.
- Snijden:Buizen of staalplaten worden op maat gesneden volgens de benodigde kolomlengte en fabricagetekeningen.
- Vorming:Gelaste kolommen met een grote diameter kunnen worden geproduceerd door stalen platen in een cilindrische vorm te walsen, gevolgd door lassen.
- Einde voorbereiding:De kolomuiteinden kunnen machinaal worden bewerkt of afgeschuind om de vereiste verbindingsgeometrie te verkrijgen.
- Componentmontage:Basisplaten, bovenplaten, verstijvers, consoles, flenzen en verbindingsplaten worden volgens technische tekeningen gepositioneerd.
- Lassen:Componenten worden gelast met behulp van de juiste fabricageprocedures, waarbij waar nodig niet-destructieve tests worden toegepast.
- Rechttrekken en correctie:Lasvervorming en rechtheid van de kolom worden gecontroleerd en indien nodig gecorrigeerd.
- Gatenverwerking:Bout- en nutsgaten worden geboord of verwerkt tot gespecificeerde afmetingen en locaties.
- Oppervlaktebehandeling:Roest en walshuid kunnen worden verwijderd door middel van stralen voordat de primer en beschermende coating worden aangebracht.
- Eindinspectie:Afmetingen, verbindingen, lasnaden, staat van de coating, markeringen en verpakking worden vóór verzending geïnspecteerd.
Voor kolommen met een grote diameter biedt de gelaste constructie een grotere flexibiliteit in diameter en wanddikte. Naadloze buiskolommen kunnen nuttig zijn wanneer een naadloze constructie en specifieke maatvereisten de voorkeur hebben.
Waar worden ronde holle stalen buiskolommen gebruikt?
De combinatie van structurele prestaties en strakke cilindrische geometrie zorgt ervoor dat deze kolommen zowel technische als architectonische doeleinden kunnen dienen.
- Industriële installaties:Gebruikt als verticale structurele steunen in fabrieken en productiefaciliteiten.
- Stadions en grote locaties:Geschikt voor constructies waarbij multidirectionele belasting en architectonische uitstraling belangrijk zijn.
- Loopbruggen en luifels:Het gladde profiel biedt een praktische oplossing voor zichtbare buitensteunen.
- Geprefabriceerde gebouwen:In de fabriek vervaardigde componenten kunnen de montage vereenvoudigen en de constructiecoördinatie verbeteren.
- Bruggen en gemeentelijke bouwwerken:Van toepassing op geselecteerde pijlers, steunelementen, vangrailpalen en gerelateerde constructies.
- Landschapsarchitectuur:Cilindrische kolommen kunnen structurele ondersteuning bieden terwijl ze een strak visueel uiterlijk behouden.
- Hoogbouw:Grotere CHS-elementen kunnen worden ontworpen voor aanzienlijke verticale en gecombineerde belastingen.
Hoe verhoudt het zich tot andere stalen kolommen?
Verschillende structurele profielen dienen verschillende technische doeleinden. Een cirkelvormig buisprofiel moet daarom worden beoordeeld op basis van de projectvereisten en niet worden behandeld als een universele vervanging voor een H-profiel of vierkante/rechthoekige buisprofiel.
| Functie | Ronde holle sectie | Vierkant/rechthoekig hol gedeelte | H-sectie staal |
|---|---|---|---|
| Dwarsdoorsnede | Rond en hol | Vierkant of rechthoekig en hol | Open H-vormig profiel |
| Multidirectioneel gedrag | Evenwichtig rond de sectie | Afhankelijk van de sectiegeometrie | Sterke en zwakke assen zijn verschillend |
| Torsieweerstand | Sterk gesloten-sectiegedrag | Goed gedrag bij gesloten secties | Over het algemeen minder efficiënt in torsie |
| Blootstelling aan de wind | Gestroomlijnd cilindrisch profiel | Hoekiger profiel | Open flens-en-lijfprofiel |
| Architectonische uitstraling | Glad en cilindrisch | Strakke geometrische uitstraling | Conventioneel structureel uiterlijk |
| Typische toepassingen | Grote overspanningen, zichtbare constructies, kolommen, architectonische steunen | Gebouwen, frames, uitrustingssteunen | Frames met meerdere verdiepingen en zware structurele systemen |
De juiste sectie is afhankelijk van structurele berekeningen, verbindingsvereisten, fabricageomstandigheden, materiaalbeschikbaarheid, projectbudget en toepasselijke bouwnormen.
Hoe moeten kopers de juiste kolom selecteren?
Voor inkoopteams, ingenieurs, aannemers en staalconstructiefabrikanten kan een duidelijke technische specificatie communicatieproblemen en offertevertragingen aanzienlijk verminderen.
- Definieer de ontwerpbelastingen:Geef axiale belastingen, buigmomenten, torsie-effecten, windbelastingen, seismische omstandigheden en andere relevante ontwerpinformatie.
- Afmetingen bevestigen:Specificeer de buitendiameter, wanddikte, lengte en vereiste maattoleranties.
- Selecteer de materiaalkwaliteit:Q235B en Q355B zijn gebruikelijke keuzes, terwijl het eindcijfer moet voldoen aan de ontwerpvereisten van het project.
- Verbindingsdetails bepalen:Geef de afmetingen van de basisplaat, de opstelling van de ankerbouten, de flensvereisten, de locaties van de liggerverbindingen en details over het verstijvertje op.
- Denk aan het milieu:Buiten-, vochtige, kust- of chemisch agressieve omgevingen kunnen een verbeterde corrosiebescherming vereisen.
- Bevestig inspectievereisten:Bespreek dimensionale inspectie, lasinspectie, niet-destructief testen, laagdikte en documentatie vóór productie.
- Logistiek plannen:Houd rekening met de kolomlengte, transportbeperkingen, hijspunten, segmentatie, verpakking en installatievolgorde.
Met een gedetailleerd tekeningen- of specificatiepakket kan de fabrikant de meest geschikte fabricageroute en verbindingsconfiguratie bepalen. Kopers kunnen ook constructiestaalcomponenten beoordelen om te begrijpen hoe kolommen integreren met andere gefabriceerde stalen elementen.
Veelgestelde vragen
Welke materialen worden gewoonlijk gebruikt voor ronde holle stalen buiskolommen?
Voor deze kolommen worden doorgaans de constructiestaalsoorten Q235B en Q355B gespecificeerd. Het uiteindelijke materiaal moet worden geselecteerd op basis van structurele berekeningen, toepasselijke normen, omgevingsomstandigheden en projectvereisten.
Wat is het verschil tussen naadloze en gelaste buiskolommen?
Naadloze kolommen worden geproduceerd uit naadloze stalen buizen en hebben geen langslas. Gelaste kolommen zijn gevormd uit staalplaat en verbonden door lassen. De gelaste constructie biedt grotere flexibiliteit voor grote diameters en aangepaste wanddiktes, terwijl naadloze buizen voordelig kunnen zijn voor specifieke diameters en structurele vereisten.
Kan een ronde holle stalen buiskolom op maat worden gemaakt?
Ja. Afhankelijk van de fabricagemogelijkheden en technische vereisten kunnen diameter, wanddikte, lengte, basisplaten, bovenverbindingen, verstijvingen, verbindingsplaten, boutgaten, hijsogen, lasconfiguraties en oppervlaktebehandelingen worden aangepast.
Hoe wordt omgegaan met corrosiebescherming?
Veel voorkomende opties zijn gritstralen gevolgd door primer-, tussen- en topcoatsystemen. Thermisch verzinken kan ook worden overwogen voor geschikte toepassingen, vooral wanneer verbeterde corrosiebescherming vereist is.
Zijn ronde buiskolommen geschikt voor buitenconstructies?
Ze kunnen worden gebruikt in buitentoepassingen zoals luifels, looppaden, landschapsconstructies, gemeentelijke voorzieningen en andere blootgestelde staalsystemen wanneer de kolomafmetingen, het structurele ontwerp, de verbindingen en het corrosiebeschermingssysteem op de juiste manier zijn gespecificeerd.
Welke gegevens moeten worden verstrekt bij het aanvragen van een offerte?
Nuttige informatie omvat hoeveelheid, staalkwaliteit, buitendiameter, wanddikte, lengte, verbindingstekeningen, details van de basisplaat, vereisten voor oppervlaktebehandeling, inspectienormen, bestemming en verwacht leveringsschema. Structuurtekeningen zijn vooral nuttig voor projecten op maat.
Waarom samenwerken met een professionele fabrikant?
Een structurele kolom moet functioneren als onderdeel van een compleet draagsysteem, dus de productselectie moet meer inhouden dan alleen het vergelijken van pijpprijzen. Productienauwkeurigheid, laskwaliteit, verbindingsdetails, oppervlaktebescherming, inspectieprocedures, verpakking en leveringscoördinatie hebben allemaal invloed op het uiteindelijke projectresultaat.
HAISHENG levert ronde holle stalen buiskolommen met Q235B of Q355B constructiestaal en ondersteunt fabricageconfiguraties inclusief basisplaten, verstijvingen, verbindingsplaten, zeer sterke bouten en beschermende coatings. Voor projectspecifieke vereisten kunnen kopers tekeningen, afmetingen, laadinformatie, hoeveelheid en toepassingsomstandigheden verstrekken, zodat de juiste kolomconfiguratie kan worden geëvalueerd.
Plant u een staalconstructieproject of zoekt u op maat gemaakte structurele kolommen?Deel vandaag nog uw tekeningen en technische vereisten met HAISHENG. Voor materiaalselectie, fabricagedetails, verbindingsconfiguraties, offerteondersteuning en leveringsplanning,neem contact met ons opom uw project met het HAISHENG-team te bespreken.
