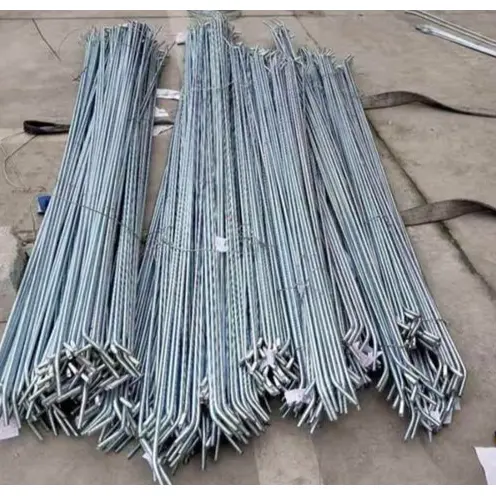

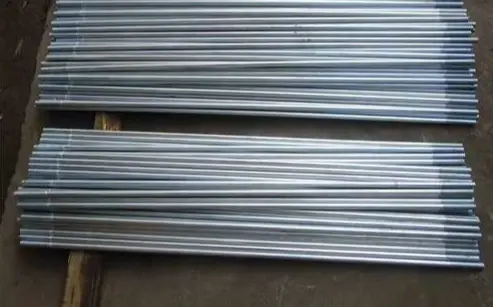

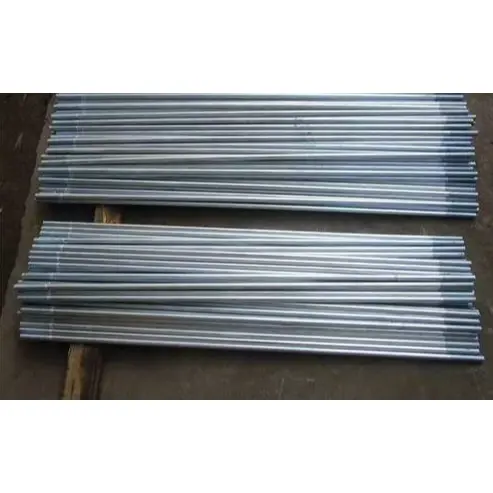

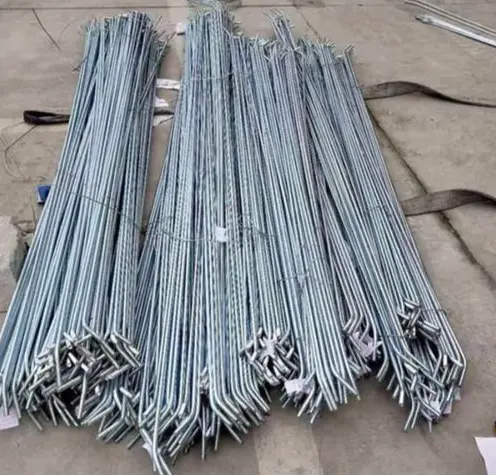

Gegalvaniseerde stalen trekstangen voor structurele versteviging

Gegalvaniseerde stalen trekstangen voor structurele versteviging (ook bekend als thermisch verzinkte trekstangen of stalen trekstangen) zijn ronde stalen structurele componenten die worden gebruikt in staalconstructies, zoals industriële installaties, daken, muren en fotovoltaïsche montagesystemen, om trekkrachten te weerstaan, horizontale belastingen over te dragen, gordingen en muurgordels te stabiliseren en laterale instabiliteit te voorkomen.

Productdefinitie en configuratie

I. Basisproductinformatie

Materiaal: standaard Q235B; Q355B voor toepassingen met hoge belasting. Rond staal ondergaat koudtrekken, afschrikken en temperen, en draadsnijden aan beide uiteinden.

Anticorrosief: thermisch verzinkt (HDG); dikte van de zinkcoating ≥70–100 μm; geschikt voor buiten- of zeer corrosieve kustomgevingen.

Functie: Typen omvatten rechte trekstangen (horizontale trekstangen), diagonale trekstangen (kniebeugels/windverband) en met spanschroef verstelbare trekstangen (instelbare spanning).

II. Volledige configuratie (standaardmontage)

1) Trekstanglichaam (1 stuk)

Diameter: φ8/10/12/14/16mm (φ12 is het meest gebruikelijk).

Schroefdraad: M8/M10/M12/M14/M16 aan beide uiteinden (aangepast aan diameter); De draadlengte is 2d–3d per uiteinde.

Lengte: Aangepast op basis van overspanning; tolerantie ±5mm; verkrijgbaar in versies met volledige schroefdraad of dubbele schroefdraad.

Oppervlak: thermisch verzinkt; weerstand tegen zoutnevel ≥500 uur.

2) Bevestigingsaccessoires (1 set voor elk uiteinde)

Zeskantmoeren: klasse 4,8 / klasse 8; thermisch verzinkt. · Platte sluitringen: Q235 / gegalvaniseerd; verdeel de druk en voorkom krassen.

·Veerringen / borgmoeren: Voorkom losraken door trillingen (verplicht voor dakbedekking / windbelastingzones).

3) Instel-/aansluitaccessoires (optioneel op basis van vereisten)

· Spanschroeven (spoorstangverstellers): typen met vorkuiteinde of gesloten carrosserie; gesmeed uit 45# staal, thermisch verzinkt; instelbereik: ±50–150 mm.

· Lugplaten / aansluitplaten: Q235B/Q355B; dikte ≥10mm; thermisch verzinkt; voor aansluiting op gordingen/balken/kolommen.

· Draadbeschermers: Voorkom draadbeschadiging of corrosie tijdens transport/installatie.

· Strutbuizen (voor compressiestangen): φ42/48 stalen buis met interne trekstang; zorgt voor stabiliteit onder compressie.

III. Snel overzicht van de belangrijkste parameters

·Materiaal: Q235B (σₛ ≥ 235 MPa) / Q355B (σₛ ≥ 355 MPa).

· Treksterkte: ≥400 MPa (Q235) / ≥470 MPa (Q355).

·Gegalvaniseerde coating: ≥85μm (buiten), ≥100μm (kust).

·Gemeenschappelijke specificaties: φ12 (M12), lengte 1–6m.

IV. Typische toepassingsscenario's

· Fabrieksdakbedekking: rechte trekstangen (tussen gordingen) + diagonale trekstangen (windweerstand) + spanschroeven (spanningsaanpassing).

·Wandbekleding: Diagonale trekstangen voor muurbeugels; voorkomt uitpuilende muren of zijdelingse verplaatsing.

·PV-montagesystemen: trekstangen in de lengte-/dwarsrichting; Verbeter de stabiliteit tegen wind- en sneeuwbelasting. Kernvoordelen

1. Roest- en corrosiebestendigheid: de gegalvaniseerde coating maakt ze geschikt voor buiten- en vochtige bedrijfsomstandigheden.

2. Sterkte met grote trekspanning: Beperkt effectief de slingering van de gording en verbetert de algehele structurele stijfheid.

3. Verstelbare lengte: Lengtes kunnen ter plaatse nauwkeurig worden afgesteld, waardoor een hoge aanpassingsvermogen bij de installatie wordt gegarandeerd.

4. Efficiëntie: lichtgewicht en kosteneffectief, waardoor gemakkelijke batchinstallatie mogelijk wordt.

Onderscheidende hoogtepunten

I. Vergeleken met zwart stalen/geverfde trekstangen

1. Superieure corrosie- en weerbestendigheid

Ondergaat uitgebreide thermisch verzinken; de dikke, metallurgisch gebonden coating blokkeert vocht en zoutnevel, waardoor langdurig gebruik in buiten-, vochtige of kustomgevingen mogelijk is. Daarentegen roesten standaard zwarte stalen onderdelen gemakkelijk, en verflagen loslaten of schilferen, waardoor regelmatig roestverwijdering en opnieuw schilderen nodig is, wat resulteert in hoge onderhoudskosten.

2. Langere levensduur

De levensduur bedraagt ​​onder normale omstandigheden meer dan 20 jaar – veel beter dan geverfde onderdelen (3–5 jaar) – waardoor ze ideaal zijn voor permanente staalconstructies buitenshuis, zoals fabrieksgebouwen en fotovoltaïsche montagesystemen.

3. Uitstekende oppervlakte-integriteit

De zinklaag is slijtvast en slagvast, waardoor schade tijdens transport en installatie tot een minimum wordt beperkt. De schroefdraad is bestand tegen roest en vastlopen, waardoor een soepele demontage tijdens toekomstig onderhoud wordt gegarandeerd.

4. Uniform uiterlijk en eenvoudige inspectie

Beschikt over een consistente zilvergrijze afwerking, waardoor de specificaties en kwaliteit ter plaatse eenvoudig visueel kunnen worden geïdentificeerd.

II. Vergeleken met roestvrijstalen trekstangen

1. Uitstekende kosten-prestatieverhouding

De aanschafkosten zijn aanzienlijk lager dan die van roestvrijstalen trekstangen; onder standaard corrosieve omstandigheden zijn de algehele prestaties vergelijkbaar, wat leidt tot aanzienlijke verlagingen van de projectkosten.

2. Stabiele mechanische eigenschappen

Voornamelijk vervaardigd uit Q235B/Q355B-staal; sterkte en taaiheid voldoen aan de trekbelastingseisen voor staalconstructies, waardoor een betrouwbaar draagvermogen en weerstand tegen vervorming wordt gegarandeerd.

3. Hoog aanpassingsvermogen bij de verwerking

Aanpasbare lengtes en draadsnijden; compatibel met accessoires zoals spanschroeven en afstandsbuizen, wat flexibiliteit biedt voor installatie, uitlijning en spanning op locatie.

III. Unieke voordelen

1. Gerichte dragende en eenvoudige structuur: verwerkt voornamelijk trekbelastingen; lichtgewicht en ruimtebesparend; beperkt effectief de zijdelingse verplaatsing van gordingen en muurbeugels, waardoor de algehele structurele stabiliteit wordt verbeterd; dient als een eenvoudig, efficiënt trekorgaan in staalconstructies.

2. Uitgebreid ondersteuningssysteem: Compatibel met een volledige set accessoires, zoals gegalvaniseerde moeren, ringen, spanschroeven en hoekplaten, met bijpassende anticorrosiebehandelingen om galvanische corrosie te voorkomen en een uniforme bescherming te garanderen.

3. Handige installatie: het ontwerp met dubbele schroefdraad maakt het mogelijk de spanning en uitlijning nauwkeurig af te stemmen met behulp van moeren, wat resulteert in een hoge efficiëntie tijdens de constructie en afstelling.

IV. Korte beperkingen

1. Prestaties in zware omgevingen: De corrosieweerstand is inferieur aan die van roestvrij staal in zeer corrosieve of sterk zure/alkalische omgevingen.

2. Kosten: De eenheidsprijs is hoger dan die van standaard zwarte ijzeren trekstangen, wat resulteert in een iets hogere initiële investering.

V. Selectieoverzicht

· Droge binnenomgevingen, tijdelijke constructies of strikte kostenbeheersing → Kies voor zwart stalen of geverfde trekstangen.

· Buiten/blootgestelde locaties, kustgebieden, standaard corrosieomstandigheden of behoefte aan langdurige, onderhoudsvrije prestaties → Geef prioriteit aan gegalvaniseerde stalen trekstangen.

· Chemische omgevingen met ernstige corrosie of hoge reinheidseisen → Kies voor roestvrijstalen trekstangen.

Bouwproces op locatie

Gegalvaniseerde stalen trekstangen voor structurele versteviging zijn van toepassing op: Fabrieksgording-trekstangen, muurtrekstangen, PV-montagetrekstangen en spanschroef-aangepaste trekstangen. Het basismateriaal is doorgaans Q235B/Q355B thermisch verzinkt rond staal; de installatie voldoet aan de normen voor staalconstructies.

I. Bouwvoorbereiding

1. Materiaalinspectie: Controleer de diameter, lengte en draadspecificaties van de trekstang; controleer op een goede gegalvaniseerde coating en zorg ervoor dat de schroefdraad vrij is van deuken, roest of gestripte delen; Zorg ervoor dat accessoires (gegalvaniseerde moeren, platte ringen, veerringen, spanschroeven, knoopplaten) in goede staat zijn. Verbied ten strengste het mengen van accessoires met verschillende specificaties of productieprocessen.

2. Gereedschapsvoorbereiding: sleutels, doppen, meetlinten, schietlood en handhamers; voor het afstellen van de trekstang: breekijzers en spansleutels voorbereiden; Zorg ervoor dat er volledige veiligheidsuitrusting beschikbaar is voor werken op hoogte. 3. Basisverificatie: Zorg ervoor dat verbindingsplaten en voorgeboorde gaten/diameters voor balken, kolommen, gordingen en muurbeugels overeenkomen met de tekeningen; Zorg ervoor dat de componenten correct zijn gepositioneerd en veilig tijdelijk zijn bevestigd.

4. Technische briefing: Definieer duidelijk de lay-out, helling en spanvereisten voor trekstangen, waarbij u onderscheid maakt tussen de installatiespecificaties voor rechte trekstangen, diagonale trekstangen en trekstangen met spanschroef.

II. Installatieproces en operationele kernpunten

(A) Standaard trekstangen met dubbele uiteinden (rechte/diagonale trekstangen)

1. Inbrengen: Leid beide uiteinden van de trekstang achtereenvolgens door de voorgeboorde gaten in de componenten, zodat de stang recht blijft zonder knikken of draaien.

2. Plaatsing van accessoires: Installeer de componenten in de volgorde: platte ring → veerring → moer; Verplaats de spleet in de veerring om een ​​anti-loslatingseffect te garanderen.

3. Initiële aanscherping: Draai de moeren aan beide uiteinden symmetrisch vast om basisspanning uit te oefenen en losheid in de componenten te elimineren.

4. Laatste aanscherping: Draai in fasen vast, waarbij u tegelijkertijd kracht uitoefent op beide uiteinden om een ​​uniforme spanning en algehele rechtheid te garanderen; Draai niet één kant tegelijk volledig vast, omdat dit een verkeerde uitlijning van de componenten en plaatselijke spanningsconcentratie veroorzaakt.

5. Uitlijning: Controleer de rechtheid en helling met behulp van een schietlood of uitlijnkoord; stel de moerposities indien nodig nauwkeurig af.

(B) Trekstangen met spanschroef (verstelbaar type)

1. Sluit beide uiteinden van de trekstang aan op de structurele knooppunten en installeer de moeren losjes.

2. Draai het spanschroeflichaam om de spanning aan te passen, waarbij de algehele strakheid wordt geregeld om ervoor te zorgen dat de structurele geometrie en verticaliteit voldoen aan de ontwerpspecificaties.

3. Nadat u de spanschroef hebt afgesteld, vergrendelt u de antilosmaakmoeren aan beide zijden van de spanschroef om te voorkomen dat deze tijdens onderhoud gaat draaien of losraken.

4. Zorg bij parallelle trekstanggroepen voor een consistente spanning en een evenwichtige verdeling van de belasting.

(C) Installatie met afstandsbuizen

Steek de trekstang door de binnenkant van de stalen afstandsbuis; plaats sluitringen en moeren op de delen met schroefdraad die aan beide uiteinden uitsteken. Zorg ervoor dat de afstandsbuis vlak tegen de componenten past (verticaal of horizontaal) zonder te kantelen of gaten achter te laten.

III. Bouwvereisten per locatie

1. Trekstangen voor dakgordingen: Horizontale trekstangen moeten waterpas blijven en diagonale trekstangen moeten onder de ontwerphoeken worden geïnstalleerd; alle trekstangen moeten worden gespannen en strak worden gespannen om speling te voorkomen en de algehele stabiliteit van de gordingen te verbeteren.

2. Wandankers: installeer opeenvolgend van boven naar beneden, terwijl u de verticale ligging van de wandcomponenten controleert; Zorg ervoor dat de trekstangen de deuren, ramen of bekledingspanelen niet hinderen.

3. Hoek- en eindverbindingen: Zorg ervoor dat alle fittingen compleet zijn, implementeer dubbele anti-loslatingsmaatregelen en breng extra versteviging aan op plaatsen die onderhevig zijn aan hoge windbelastingen.

IV. Inspectie en bescherming van voltooid werk

1. Visuele inspectie: Trekstangen moeten recht zijn, zonder te buigen, en de gegalvaniseerde coating moet vrij zijn van grote beschadigingen; De fittingen moeten compleet zijn, met de moeren volledig vastgedraaid en de veerringen volledig samengedrukt.

2. Functionele controle: Het geheel moet vrij zijn van losheid of wiebelen; constructieve afmetingen en hellingshoeken moeten voldoen aan de tekeningen.

3. Bescherming van voltooid werk: Het is verboden op trekstangen of gegalvaniseerde coating te trappen, er tegenaan te stoten of lasbrandwonden te veroorzaken; voorkom mortel- of olieverontreiniging op schroefdraadgebieden.

4. Repareer plaatselijke krassen in de gegalvaniseerde coating onmiddellijk door zinkrijke verf aan te brengen om de corrosiebescherming te herstellen.

V. Bouwverboden

1. Het weglaten van platte ringen of veerringen, het installeren van onvolledige fittingsets of het inmengen van niet-gegalvaniseerde fittingen is ten strengste verboden.

2. Het forceren, draaien of gebruiken van vlamverhitting om trekstangen recht te trekken is verboden om materiële schade of falen van de gegalvaniseerde coating te voorkomen.

3. Gebruik geen trekstangen met beschadigde schroefdraad, sterk afbladderende gegalvaniseerde coatings of vervorming/buiging.

4. Het te strak aandraaien van moeren is ten strengste verboden om draadstrippen of vervorming van componenten te voorkomen.

5. Implementeer beschermende maatregelen tijdens buitenconstructies bij regenachtig weer om roest te voorkomen die wordt veroorzaakt door langdurige waterophoping op de draden.

Belangrijkste prestatieparameters van gegalvaniseerde stalen trekstangen voor structurele versteviging

Normen: GB/T 700, GB/T 13912, GB 50017

I. Basismateriaal en mechanische eigenschappen

1. Algemene materialen

· Standaard: Q235B; Zwaar uitgevoerd/lange overspanning: Q355B

2. Mechanische indicatoren

3. Staafspecificaties: Gemeenschappelijke diameters: φ8, φ10, φ12, φ14, φ16 mm; Lengte: aangepast volgens tekeningen (standaard 1–6 m); Lengtetolerantie: ±5 mm

II. Draadparameters

1. Draadspecificaties: afgestemd op ronde staaldiameter (M8, M10, M12, M14, M16)

2. Draadtype: externe draad met twee uiteinden; De draadlengte aan elk uiteinde is 2 à 3 maal de nominale diameter

3. Draadprecisie: 6 g; soepele pasvorm, anti-vastlopen

III. Gegalvaniseerde coatingeigenschappen (bij voorkeur thermisch verzinken)

1. Laagdikte

· Standaard gebruik buitenshuis: ≥70 μm

· Kust/zeer corrosieve omgevingen: ≥85 μm

2. Hechting: metallurgische binding; geen peeling of schilfering bij impact

3. Corrosiebestendigheid: Zoutsproeitest ≥500 uur; levensduur >20 jaar onder normale buitenomstandigheden

IV. Accessoireparameters

1. Notenklasse: klasse 4.8 / klasse 8; thermisch verzinkt (zelfde materiaal); precisiepassing met schroefdraad

2. Platte sluitring: Q235-materiaal, thermisch verzinkt; verdeelt de contactdruk; beschermt de verf/coating van componenten

3. Veerring: hoge elasticiteit; voornamelijk gebruikt in gebieden met veel trillingen of veel wind om losraken te voorkomen

4. Spanschroef (verstelbaar): Materiaal: gesmeed 45 # staal, volledig thermisch verzinkt; standaard verstelbereik: ±50–150 mm mm

V. Gebruiks- en installatieparameters

1. Laadmodus: uitsluitend ontworpen voor trekbelastingen; blootstelling aan druk-, buig- of zijdelingse belastingen is ten strengste verboden.

2. Installatievereisten: De trekstang moet recht blijven en mag niet draaien of knikken; moeren aan beide uiteinden moeten symmetrisch worden aangedraaid.

3. Milieugeschiktheid: Bedrijfstemperatuurbereik van -20°C tot 80°C; vermijd langdurig contact met sterke zuren of sterke basen.

VI. Aanvullende kenmerken

1. Oppervlakteafwerking: geheel mat zilvergrijs met uniforme kleur; bestand tegen slijtage en stoten.

2. Herbruikbaarheid: De gegalvaniseerde schroefdraadcoating zorgt voor inherente smering, waardoor wordt voorkomen dat de montage vastloopt of de schroefdraad verwijdert tijdens demontage voor onderhoud.
