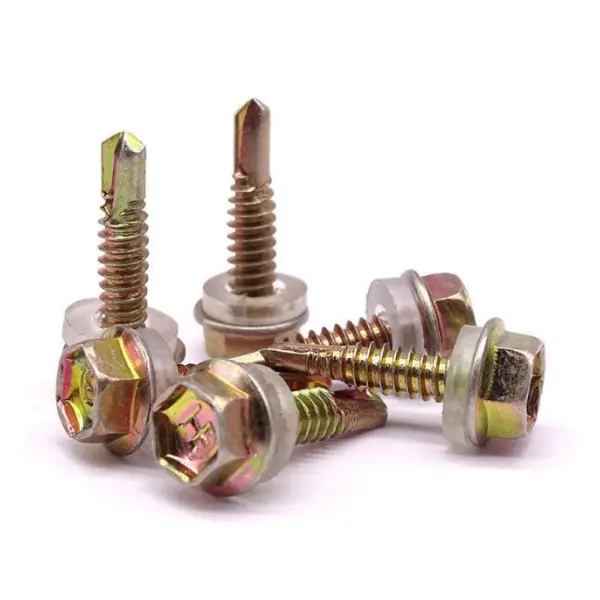

Zelftappende schroeven voor stalen bekledingssystemen

Zelftappende schroeven voor stalen bekledingssystemen zijn speciaal ontworpen voor gebouwschillen van stalen constructies, inclusief dakbedekking, wandbekleding en bekledingscomponenten (zoals gootstukken en hoekhoeken).

Materiaal: medium koolstofstaal (1022) of roestvrij staal (410/304); warmtebehandeld en afgewerkt met verzinken of composietcoatings.

Kernfunctie: Elimineert de noodzaak van voorboren; Boren, tappen en bevestigen in één handeling. Geschikt voor het verbinden van dunne metalen platen (0,5–6 mm), zoals kleurgecoat staal, gegalvaniseerde platen en lichtgewicht stalen gordingen.

Kop: zeskantige sluitring; compatibel met dopsleutels of elektrische sleutels; biedt een hoge koppelweerstand en voorkomt slippen.

Punt: Geïntegreerde boorpunt (miniatuurspiraalboor) met spaanafvoergroeven; geschikt om rechtstreeks door staalplaten te boren.

Draad: Grove draad (14 TPI); biedt een sterk zelftappend vermogen en een hoge klemkracht.

Oppervlakteafwerking: thermisch verzinkt, gekleurd zink of Dacromet; corrosiebestendig en geschikt voor buitengebruik.

Productconfiguratie

De standaardmontage omvat het schroeflichaam en een waterdichte afdichtring (voorgemonteerd); klaar voor onmiddellijk gebruik op locatie zonder dat handmatige installatie van de wasmachine nodig is.

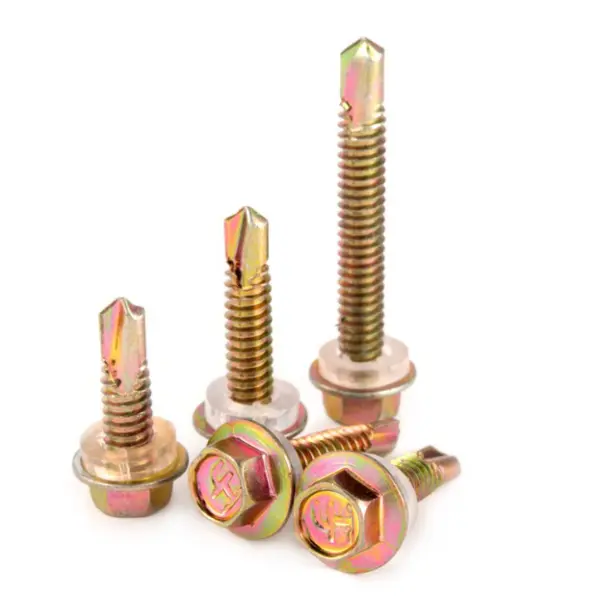

1) Schroeflichaam (kerncomponent)

Koptype: zeskantige sproeikop; biedt een hoog draagvermogen en een veilige, vlakke pasvorm. Specificaties (algemeen):

o Diameter: 5,5 mm (#12), 6,3 mm (#14)

o Lengte: 25–150 mm (moet door het paneel en de isolatielaag dringen, met ≥25 mm verankering in de gording)

Boorpunt: ST4.2–ST6.3, overeenkomend met verschillende staalplaatdiktes.

2) Afdichtring (cruciaal voor waterdichtheid; voorgemonteerd/geïntegreerd)

Structuur: Composiet sluitring bestaande uit een metalen sluitring (gegalvaniseerd staal / RVS) + EPDM rubber.

Functies: Waterdichting, lekpreventie, verouderingsbestendigheid en weersbestendigheid (werkbereik: -40°C tot 120°C).

Afmetingen: buitendiameter ≥19 mm; biedt een groot contactoppervlak voor betrouwbare afdichting. 3) Benodigd gereedschap (essentieel voor installatie)

Drivers: 1/4″ zeskantige doppen (8 mm/10 mm); draadloze slagmoersleutel of elektrische boormachine

Hulpgereedschappen: waterpas, meetlint, veiligheidskoord (voor werken op hoogte)

Belangrijkste prestatieparameters

Treksterkte: ≥450 MPa

Oppervlaktehardheid: HRC 35–45 (harde boorpunt, taaie kern)

Uittreksterkte: ≥8700 N (Q235, 4 mm stalen plaat)

Koppel: ≥10,9 Nm

Bestand tegen zoutsproei: ≥500 uur (thermisch verzinkt)

Toepasbare plaatdikte: 0,5–6 mm (afhankelijk van boorpuntspecificatie)

Typische toepassingsscenario's

Dakbedekking: Bevestiging van kleurgecoate staalplaten aan stalen gordingen (weerstand tegen windbelasting en waterdichtheid)

Wandbekleding: Bevestigen van kleurgecoate staalplaten aan muurliggers/gordingen

Trimmen/flitsen: Bevestiging van nokkappen, dakranden en hoeklijsten van deuren/ramen

Overige: fotovoltaïsche (PV) montagesystemen, luchtkanalen en lichtgewicht stalen gebouwschillen

Belangrijkste voordelen van zelftappende schroeven voor stalen bekledingssystemen

1. Elimineert voorboren en tapstappen; snelle en arbeidsbesparende installatie

2. Nauwe betrokkenheid; bestand tegen losraken en onthechting

3. Compatibel met verschillende materialen; zeer veelzijdig

4. Compact formaat; geschikt voor het verbinden van dunwandige en lichtgewicht componenten

Differentiatoren

Vergelijking: standaard zelftappende schroeven met scherpe punt, standaardbouten en blindklinknagels

I. Belangrijkste onderscheidende factoren

1. Geïntegreerd boren en bevestigen; extreem hoge installatie-efficiëntie

Beschikt over een ingebouwde boorpunt-snijstructuur; elimineert de noodzaak van voorboren of tappen. Boren, draadsnijden en bevestigen worden in één stap voltooid, waardoor de processtappen aanzienlijk worden verminderd – ideaal voor grootschalige installatie van enveloppen op bouwplaatsen.

2. Zeskantige flenskop; sterke klemkracht zonder wegglijden

Combineert een externe zeskantaandrijving met een flensvlak, waardoor toepassing met een hoog koppel met elektrische sleutels mogelijk is. Het grote lageroppervlak minimaliseert het risico op draadstrippen of kopscheuren, waardoor het geschikt is voor omstandigheden met trillingen of winddruk in staalconstructies.

3. Geïntegreerde composietring; uitstekende waterdichte afdichting

In de fabriek voorgemonteerd met metalen en EPDM-componenten. Rubberen composietring: past na het vastdraaien goed tegen het paneeloppervlak; bestand tegen veroudering en extreme temperaturen; voorkomt waterlekkage bij de bron; speciaal ontworpen voor het waterdicht maken van gebouwschilsystemen.

4. Gehard materiaal, geschikt voor metalen verbindingen

Doorgehard met hoge oppervlaktehardheid; geschikt voor het betrouwbaar boren van 0,5–6 mm kleurgecoate staalplaten en gegalvaniseerde stalen profielen; uitgebalanceerde taaiheid zorgt voor weerstand tegen breuk of draadstripping tijdens installatie, en biedt een superieur draagvermogen vergeleken met standaard zelftappende schroeven.

5. Corrosie- en weerbestendigheid, geschikt voor buitenomgevingen

Beschikt over standaard oppervlaktebehandelingen zoals gekleurd verzinken, thermisch verzinken of Dacromet-coating; biedt uitstekende weerstand tegen zoutnevel en roest; duurzaam voor langdurig gebruik in industriële faciliteiten in de open lucht of aan de kust; Ideaal voor buitentoepassingen met stalen constructies.

6. Sterke draadaangrijping, bestand tegen opdrijven en loskomen door de wind

Gespecialiseerde grove zelftappende schroefdraden zorgen voor een goede aansluiting op stalen gordingen; biedt uitstekende uittrek- en slipweerstand; is bestand tegen sterke windbelastingen op daken en is bestand tegen losraken na verloop van tijd.

II. Vergelijking met andere soorten bevestigingsmiddelen (beperkingen)

1. versus standaard zelftappende schroeven met scherpe punt: hogere eenheidskosten; niet geschikt voor niet-metalen ondergronden zoals hout of kunststof.

2. versus standaard bouten: Lager draagvermogen; kan niet worden gebruikt voor primaire structurele dragende verbindingen; alleen geschikt voor envelopsystemen en dunneplaatverbindingen.

3. versus blindklinknagels: Maakt herhaalde demontage en onderhoud mogelijk (in tegenstelling tot klinknagels voor eenmalig gebruik); de seismische weerstand en tolerantie voor herhaalde vervorming zijn echter lager dan die van structurele bevestigingsmiddelen met hoge sterkte.

Installatieproces op locatie

Zelftappende schroeven voor stalen bekledingssystemen Toepasbare scenario's: fabrieksdakbedekking, wandbekleding (staalplaten met kleurcoating), goot- en hoekafwerkingen, lichtgewicht stalen omhullingssystemen, enz.; De installatie volgt de algemene specificaties voor de constructie van een stalen constructie.

I. Bouwvoorbereiding

1. Materiaalinspectie

Controleer specificaties, lengte en anticorrosiecoating; inspecteer de voorgemonteerde composietringen om er zeker van te zijn dat ze intact zijn en vrij zijn van loslaten of barsten; maak onderscheid tussen boorpuntspecificaties om overeen te komen met de totale dikte van de panelen.

2. Gereedschapvoorbereiding

Zeshoekige dopsleutel, elektrische sleutel met variabele snelheid / Bereid een handboormachine voor, waarbij u de snelheids- en koppelinstellingen vooraf aanpast; Zorg ook voor een meetlint, een stift en een mes.

3. Voorbereiding van het basisoppervlak

Zorg ervoor dat de oppervlakken van de panelen en gordingen vrij zijn van vuil, losse roest of uitsteeksels; Zorg ervoor dat de overlappingsverbindingen van panelen glad zijn en dat de paneeloppervlakken niet kromtrekken.

4. Indeling en positionering

Klik lijnen volgens de tekeningen om de schroefafstand te bepalen, zodat horizontale en verticale uitlijning wordt gegarandeerd.

II. Positionerings- en bevestigingswerkzaamheden

1. Lijn de panelen uit en plaats ze in elkaar, zet ze tijdelijk vast om er zeker van te zijn dat de overlapbreedte voldoet aan de ontwerpspecificaties.

2. Oefen druk uit loodrecht op het paneeloppervlak tijdens het boren; behoud een verticale uitlijning; het kantelen of indraaien van schroeven onder een hoek is ten strengste verboden.

3. Boor en bevestig met een constante snelheid, zodat de zelfborende punt in het paneel en de gording kan dringen; vermijd plotselinge of overmatige kracht om te voorkomen dat de boorpunt breekt of het paneel vervormt.

4. Bevestiging Standaard: De flens moet de composietring samendrukken, zodat de rubberen pakking gelijkmatig wordt samengedrukt en iets naar buiten uitzet; Draai het niet te strak vast, omdat hierdoor de rubberen pakking kan barsten of het paneeloppervlak kan indeuken en gaan lekken.

5. Installatievolgorde: Ga te werk vanuit het midden van de overspanning naar beide uiteinden en vanuit het midden naar buiten om de opgebouwde spanning in de panelen tot een minimum te beperken.

III. Belangrijke installatiepunten voor verschillende gebieden

1. Plaats bij dakpanelen de schroeven op de toppen van de golfplaten; het indrijven van schroeven in de troggen is verboden (omdat dit leidt tot waterophoping en lekkage); afstand... Houd u strikt aan de tekeningen, met bijzondere nadruk op het vergroten van de dichtheid van de bevestigingsmiddelen rond de nok, dakrand en dakgoten.

2. Installeer verticale wandpanelen van boven naar beneden; verhoog de schroefdichtheid bij overlappende verbindingen om een ​​waterdichte afdichting te garanderen.

3. Breng een dubbele bevestiging aan op de randen, hoekstukken en sluitpunten, met schroeven gelijkmatig verdeeld over beide zijden van de hoek om omkrullen van de randen of waterlekkage te voorkomen.

IV. Inspectie en bescherming van voltooid werk

1. Uitgebreide visuele inspectie: Zorg ervoor dat de schroeven verticaal en gelijkmatig verdeeld zijn, en dat de sluitringen intact en correct gepositioneerd zijn.

2. Zorg ervoor dat de paneeloppervlakken vrij zijn van grote deuken of krassen en dat de overlappende afdichtingen intact zijn.

3. Verbied het trappen op, wrikken of slaan van voltooide gebieden om losraken van schroeven of falen van de afdichting te voorkomen.

4. Vervang beschadigde ringen of verkeerd uitgelijnde schroeven onmiddellijk of herwerk deze.

V. Bouwverboden

1. Verwijder of vervang geen originele composietringen; installatie zonder sluitringen is ten strengste verboden.

2. Draai de schroeven niet schuin aan en draai ze niet te strak aan, omdat dit lekkages of schroefbreuk kan veroorzaken.

3. Gebruik geen schroeven met versleten boorpunten of beschadigde schroefdraad.

4. Vermijd installatie buitenshuis tijdens regen of wanneer de paneeloppervlakken nat zijn.

Belangrijkste prestatieparameters van zelftappende schroeven voor stalen bekledingssystemen

I. Basismateriaal en oppervlaktebehandeling

1. Basismateriaal: Standaard 1022 staal Middelkoolstofstaal (afschrikgehard); 410/304 roestvrij staal voor omgevingen met hoge corrosie

2. Warmtebehandeling: doorharding (hard oppervlak, taaie kern)

3. Anticorrosief oppervlak: gekleurd verzinken, thermisch verzinken, Dacromet, fosfateren

4. Bijpassende sluitring: achterkant van gegalvaniseerd staal + EPDM-rubber (weerbestendige afdichting)

II. Hardheid en mechanische eigenschappen

1. Oppervlaktehardheid: HRC 35–45 (garandeert boorvermogen, voorkomt puntbreuk)

2. Treksterkte: ≥450 MPa

3. Ultiem koppel: ≥10,9 N·m (standaardspecificaties)

4. Uittrekvermogen (gecombineerd met staalplaat van 0,5–4 mm + gording): ≥8700 N

III. Specificaties en draadparameters

1. Gangbare nominale maten: ST5.5, ST6.3 (mainstream voor technische projecten)

2. Draadtype: Grove zelftappende draad; scherp profiel, sterke grip

3. Type boorpunt: standaard zelfborend punt; geschikt voor plaatdiktes van 0,5–6 mm

IV. Parameters afdichtring

1. Bedrijfstemperatuur: -40°C tot 120°C; bestand tegen veroudering bij hoge en lage temperaturen

2. Prestaties: waterdicht, schokabsorberend, voorkomt verpletterende schade aan platen; levensduur ≥10 jaar

3. Structuur: Voorgemonteerd als één geheel in de fabriek; niet afneembaar

V. Parameters voor corrosiebescherming en weerbestendigheid

1. Gekleurd zink: weerstand tegen zoutsproeien ≥200 uur; geschikt voor binnen/droge fabrieksruimtes

2. Thermisch verzinken / Dacromet: Zoutsproeiweerstand ≥500 uur; geschikt voor buiten-, vochtige en kustomgevingen

VI. Installatie- en gebruiksparameters

1. Bevestigingsvereisten: Sluitring moet gelijkmatig worden samengedrukt; vermijd te vast aandraaien om scheuren in het rubber of indeuking van het plaatoppervlak te voorkomen

2. Boordiepte: Na het doordringen van de gekleurde plaat moet de effectieve inbedding in de stalen gording ≥25 mm zijn

3. Toepassing: Verbinden van dunne bekledingsplaten (dakbedekking, wandpanelen, gootstukken/trim); niet voor gebruik in primaire dragende structurele verbindingen
