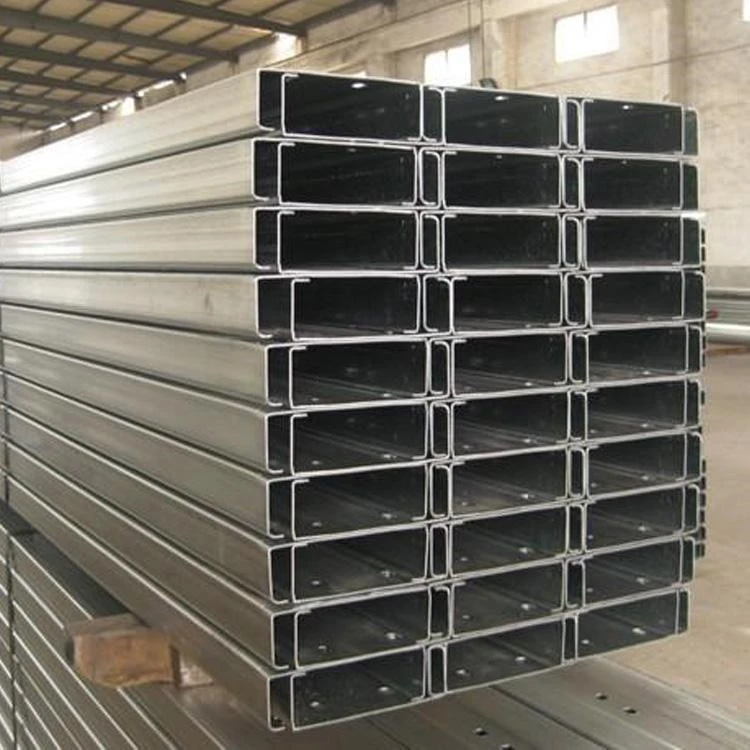

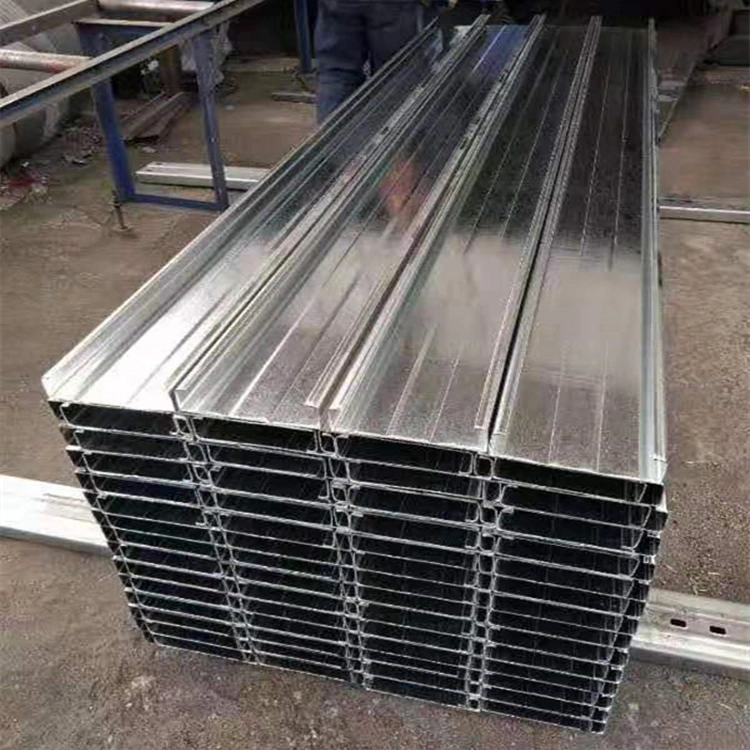

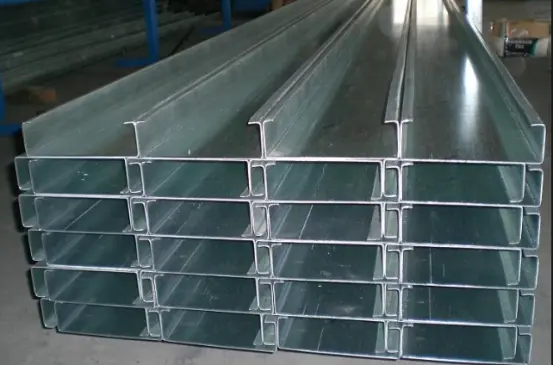

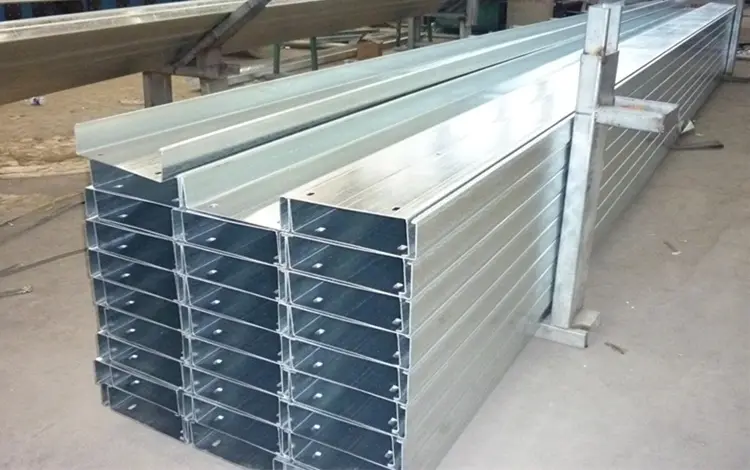

Koudgewalste C-sectie stalen gordingen

Koudgewalste stalen gordingen met C-sectie worden vervaardigd uit thermisch verzinkte stalen strips. Ze zijn onderverdeeld in dakgordingen en muurgordingen en worden geïnstalleerd op stalen balken, kolommen of de bovenste koorden van ruimteframes. Ze dienen als dragende basis voor stalen dak- en wandpanelen met een kleurcoating, brengen belastingen over op de staalhoofdconstructie en fungeren als structureel raamwerk voor het gebouwschilsysteem. Standaardspecificatie: Q235 thermisch verzinkt C-profielstaal met een galvanisatielaagdikte van ≥80μm.

Koudgewalste C-sectie stalen gordingsysteemcomponenten

1. Gemeenschappelijke specificaties voor hoofdleden

Dak: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Wand: C80×40×20, C100×50×20, C120×50×20

Wanddikte: 1,8, 2,0, 2,2, 2,5 mm

2. Trekstangsysteem

1). Rechte ronde stalen trekstangen: Φ10, Φ12; diagonaal geïnstalleerd.

2). Mouwsteunen: Φ32×2.0 gelaste buis; geïnstalleerd op de overgangspunten van diagonale trekstangen om stevige ondersteuning te bieden.

Indeling: Trekstangen zijn verplicht bij dakgordingen met een overspanning groter dan 4 meter.

3. Dakrandbeugels (verzakte staven/beugels)

L-vormig hoekstaal of klein C-profielstaal; aan de ene kant verbonden met de gording en aan de andere kant met de stalen balk. Ze voorkomen dat de gording kantelt door winddruk op het dak en zijn standaard bij grote overspanningen.

4. Verbindingscomponenten

1). Gordingkikkers: ingebed of gelast op stalen balken en kolommen; C-profielgordingen rusten op deze schoenplaten.

2). Zeer sterke bouten en zelfborende schroeven: Gebruikt voor het verbinden van gordingen en het bevestigen van gordingen aan schoenplaten.

5. Bijbehorende bekledings-/enveloplagen

Bevestigd boven de gordingen: Dak-/muurpanelen, isolatie, dampremmende membranen en sier-/slabbetononderdelen.

Drie configuratieopties

1. Klein magazijn (overspanning ≤ 9m): C140×50×2,0 dakgordingen + C100×50×2,0 muurgordingen; eenvoudige doorzakstaven; geen flensbeugels.

2. Standaard fabrieksgebouw (12–24 m): C160/C180 dakgordingen + compleet doorzakstang- en stutsysteem + dakflensbeugels.

3. Kustgebieden met veel wind / Spaceframe-daken: Dikker C-profielstaal (2,2–2,5 mm), grotere dichtheid van doorzakstangen en volledige dakflensversteviging.

Anticorrosiespecificaties

Standaard binnenland: Thermisch verzinken ≥ 80μm;

Kust (zoutnevel): Thermisch verzinken ≥ 120μm.

Kernvoordelen

1. Koudgewalste stalen gordingen met C-sectie hebben een structureel efficiënte dwarsdoorsnede en bieden uitstekende buig- en druksterkte, materiaalbesparing en een hoog draagvermogen.

2. Gladde, braamvrije oppervlakken en nauwkeurig ponsen vergemakkelijken het splitsen en verbinden.

3. Uniforme materiaaleigenschappen en goede taaiheid; bestand tegen torsie en vervorming.

4. Voorgeperforeerde gaten maken directe montage ter plaatse mogelijk, waardoor de bouwtijd aanzienlijk wordt verkort.

5. Compatibel met verschillende dak- en wandbekledingspanelen; een essentieel kaderprofiel voor lichte stalen gebouwen.

Onderscheidende hoogtepunten

I. Lichtgewicht en toch hoog draagvermogen; vermindert de primaire structurele kosten.

Koudgevormde dunwandige profielen wegen slechts ongeveer een derde van warmgewalst kanaalstaal voor hetzelfde draagvermogen. Dit vermindert de belasting op stalen balken, kolommen en funderingen aanzienlijk, evenals het totale stalen tonnage dat nodig is voor de constructie. Betonnen gordingen zijn daarentegen extreem zwaar en ongeschikt voor ruimteframes of lichte stalen daken met grote overspanningen.

II. Fabrieksmassaproductie en snelle installatie

Componenten worden vervaardigd op vaste lengtes; Bij de montage ter plaatse wordt gebruik gemaakt van een droge constructiemethode met boutverbindingen, waardoor snijden of lassen ter plaatse niet meer nodig is. Houten gordingen vereisen daarentegen een schavende en conserverende behandeling, terwijl betonnen gordingen bekisting, gieten en uitharden vereisen, wat resulteert in een aanzienlijk verschil in bouwtijdlijnen.

III. Het dwarsdoorsnedeontwerp vergemakkelijkt trekstangen en kniebeugels; uitstekende algehele stabiliteit

De naar binnen gekrulde lip van het C-profielstaal maakt een eenvoudige installatie van trekstangen en kniebeugels met ronde staven mogelijk, waardoor een robuust structureel systeem ontstaat met superieure weerstand tegen zijdelingse torsie en wind-/sneeuwbelastingen in vergelijking met eenvoudige hoekijzeren gordingen.

IV. Thermisch verzinkt voor volledige corrosiebescherming en lange levensduur

Het hele gedeelte is thermisch verzinkt, wat zorgt voor een uniforme, luchtdichte zinklaag (80 μm voor het binnenland, 120 μm voor kustgebieden) die bestand is tegen corrosie door regen en vocht. Omgekeerd is ruw hout gevoelig voor rot en barsten, terwijl standaard zwart ijzeren kanaalstaal hoge onderhoudskosten met zich meebrengt voor periodiek schilderen.

V. Gemakkelijk te boren en leidingwerk aan te brengen

Er kunnen ter plaatse direct gaten in het web worden geboord voor loodgieters- en elektrische leidingen, waardoor het niet meer nodig is om langs balken of gordingen te lopen, wat resulteert in een nette, efficiënte lay-out. Daarentegen maken de dikke wanden van kanaalstaal het boren moeilijk, en kunnen betonnen gordingen niet willekeurig worden geboord.

VI. Flexibel knippen en modificeren; recyclebaar en herbruikbaar

Materialen kunnen ter plaatse worden gesneden en gesplitst voor hergebruik tijdens fabrieksuitbreidingen of aanpassingen aan deur- en raamlocaties, en het staal is 100% recyclebaar. Hout- en betongordingen worden echter bij sloop doorgaans bouwafval.

VII. Uitstekende kosteneffectiviteit

Geproduceerd via continu rolvormen, zijn de kosten per eenheid lager dan die van warmgewalst kanaalstaal of behandelde massief houten gordingen, waardoor het de meest economische framekeuze is voor industriële gebouwschillen.

VIII. Kort onderscheid met Z-profielstaal

Koudgewalste C-sectie stalen gordingen hebben rechte uiteinden, waardoor ze geschikt zijn voor muren en daken met korte overspanningen met eenvoudige splitsing ter plaatse.

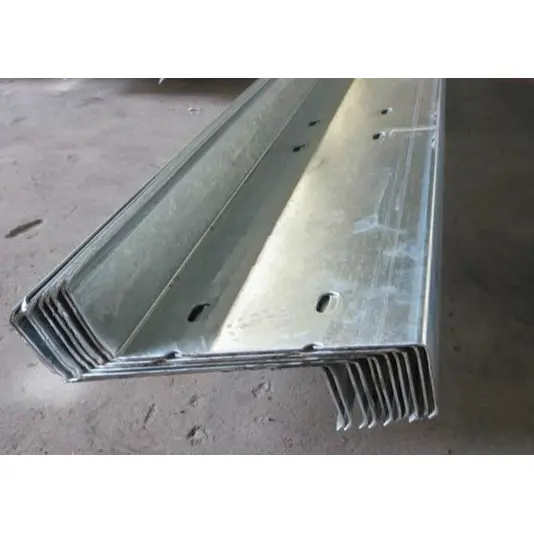

Z-profielstaal is ontworpen voor overlappende, verspringende verbindingen, waardoor het geschikt is voor daken met lange overspanningen.

IX. Samenvatting van concurrerende producten

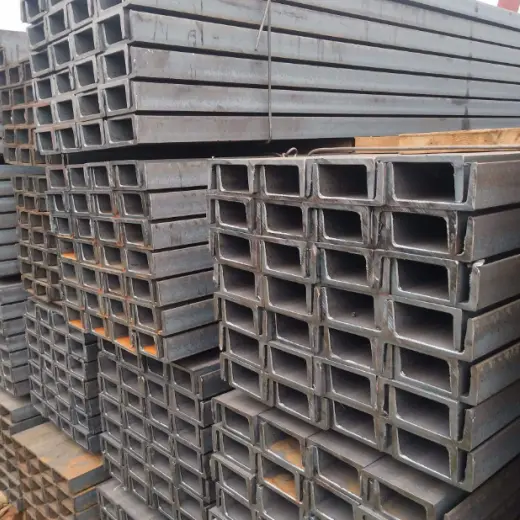

1. Warmgewalst kanaalstaal: zwaar eigen gewicht, duur materiaal en oneconomisch;

2. Houten gordingen: brandbaar en vatbaar voor rotting; voldoet niet aan de brandveiligheidsnormen;

3. Betonnen gordingen: zwaar en langzaam te installeren; grotendeels uitgefaseerd in de staalbouw.

Standaard productieproces

I. Inspectie van binnenkomende grondstoffen

Grondstof: thermisch verzinkte staalband (Q235). Inspecties hebben betrekking op de dikte van de zinkcoating, de stripdikte en de vloeigrens. Gangbare wanddiktes: 1,8/2,0/2,2/2,5 mm. Vereisten voor zinkcoating: ≥80 μm (binnenland) en ≥120 μm (kust). De stalen strip moet vrij zijn van afbladderende, ongecoate plekken of omgekrulde randen.

II. Afrollen en voeren

Staalrol op de afwikkelaar gehesen → strip platgedrukt → ingevoerd in de vormeenheid (uitgerust met een volg-/uitlijnsysteem om materiaalafwijking te voorkomen).

III. Continu koudwalsen

De stalen strip gaat door meerdere sets vormrollen en buigt geleidelijk om het lijf, de boven- en onderflenzen en de binnenlippen te vormen. Een standaard C-profiel (bijvoorbeeld C80/C100/C140/C160/C180/C200) wordt in één keer geproduceerd.

IV. Servogestuurd op lengte knippen

Op de gewenste projectlengte zagen met behulp van een online hydraulische vliegende zaag; de snijkant is glad en vrij van vervorming.

V. Ponsen

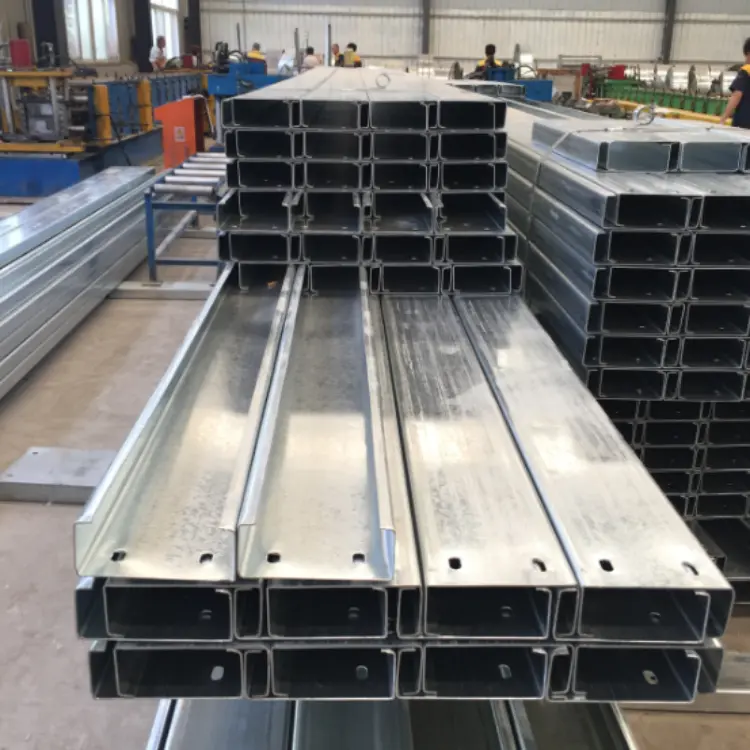

In de uiteinden of het lijf van het eindproduct worden boutgaten en ronde gaten voor doorbuigingsstangen geponst voor latere montage en bevestiging.

VI. Kwaliteitsinspectie van het eindproduct

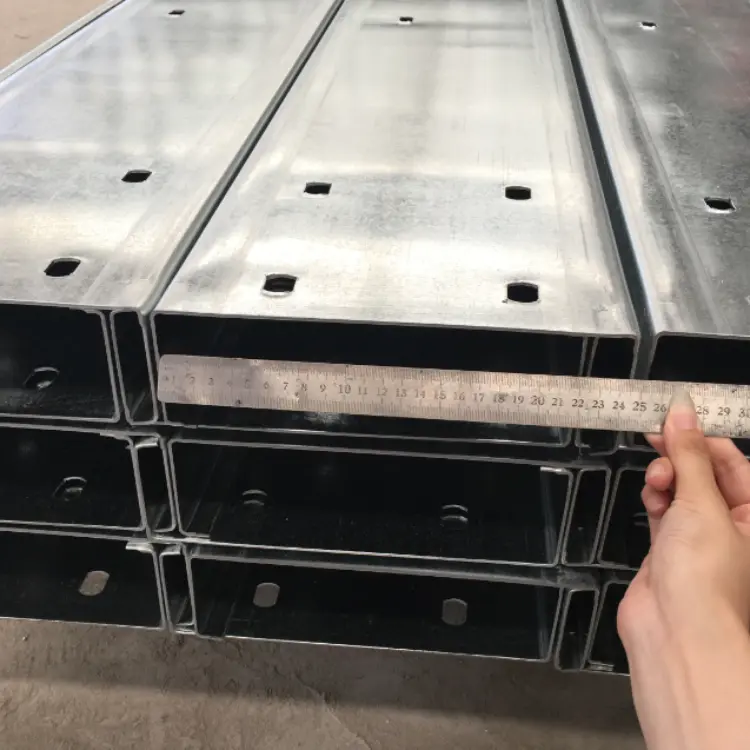

1. Meet de sectiehoogte, flensbreedte, lipafmetingen en wanddikte;

2. Inspecteer de zinklaag op buigen, draaien of beschadigen; scheid niet-conforme artikelen.

VII. Stapelen en bundelen

Producten met dezelfde specificatie netjes stapelen en bundelen; label met model, dikte en lengte; verpakken op houten pallets voor opslag.

VIII. Verwerking van accessoirecomponenten (doorbuigingsstangen, stutten, kniebeugels, gordingklampen)

1. Rechte/diagonale doorbuigingsstaven: Rond staal snijden → draadrollen;

2. Stutten: snijden van gelaste buizen;

3. Kniebraces en gordingklampen: CNC snijden, buigen en verzinken van staalplaten.

IX. Bouwproces op locatie

1. Las gordingklampen aan stalen balken/kolommen;

2. Hijs koudgewalste stalen gordingen met C-profiel op hun plaats en schroef ze vast aan de schoenplaten;

3. Installeer doorzakstangen en hulssteunen; installeer dakrandbeugels (kniebeugels) voor het dak.

Kernprestatieparameters

I. Grondstofparameters

1. Materiaal: Q235B koudgewalste thermisch verzinkte stalen strip

2. Gegalvaniseerde laagdikte

Standaardgebieden in het binnenland: ≥80μm

Kust- of chemische corrosiezones: ≥120μm

II. Specificaties reguliere sectie (H×B×C: Hoogte × Flens × Lip)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Dikte: 1,8–3,0 mm.

III. Mechanische eigenschappen

1. Opbrengststerkte: ≥235 MPa

2. Lineaire uitzettingscoëfficiënt: 1,2×10⁻⁵/℃ (compatibel met de thermische uitzetting van kleurgecoate staalplaten)

IV. Parameters van accessoirecomponenten

1. Doorzakstangen

Rechte/diagonale doorzakstangen: φ10 of φ12 Q235 rond staal; De uiteinden zijn van draad gewalst en thermisch verzinkt.

Struthulzen: Φ32×2.0 gelaste buis; een dunnere ronde stalen staaf gaat door het interieur om te spannen.

Bij gordingoverspanningen >4 m is een doorbuigingssysteem verplicht.

2. Dakrandbeugels (dakspecifiek)

Gesneden uit kleine C-profielen of hoekstaal; dikte komt overeen met de gording of is 1,8 mm; het ene uiteinde sluit aan op de gording en het andere uiteinde op de stalen balk om omvallen van de gording te voorkomen.

3. Verbindingscomponenten

Gordingkikkers: 3,0–5,0 mm thermisch verzinkte staalplaat; Bevestigingsbouten: M12 of M14 thermisch verzinkte bouten.

V. Selectie- en toepassingsreferentie voor koudgewalste stalen gordingen met C-profiel

1. Kleine magazijnen (overspanning ≤ 9m, smalle kolomafstand): Dak C140×50×2,0; Wand C100×50×2.0

2. Standaard fabrieksgebouwen (overspanning 12–24 m, kolomafstand ca. 6–7 m): dak C160/C180 (wanddikte 2,0–2,2 mm); voorzien van een volledige set doorzakstangen en flensbeugels

3. Kustgebieden met veel wind: Dikkere gordingen (wanddikte 2,2–2,5 mm); doorbuigingsstangen die op kleinere afstanden zijn geïnstalleerd

4. Grote fabrieksgebouwen (kolomafstand > 7 m): dak C200, C220, C250, C280, C300 (wanddikte 2,0–3,0 mm); voorzien van een volledige set doorzakstangen en flensbeugels
