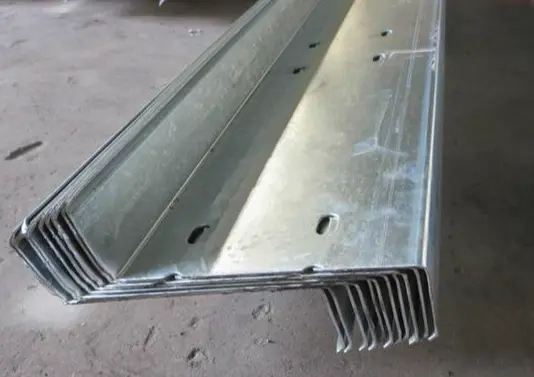

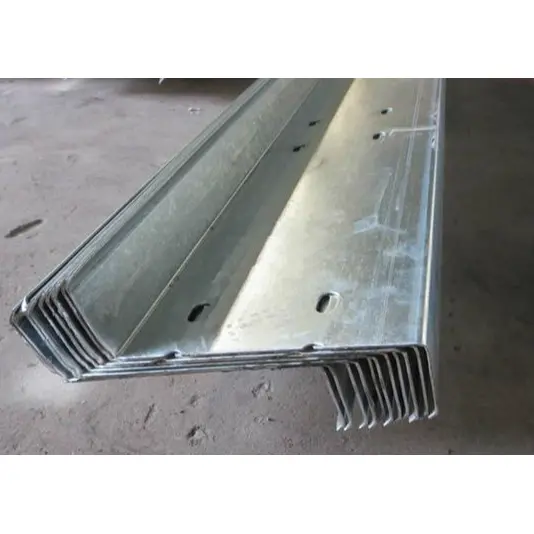

De koudgewalste stalen gordingen met Z-sectie van HAISHENG zijn dunwandige, dragende profielen die speciaal zijn ontworpen voor schuine daken met stalen constructies. In tegenstelling tot conventionele gordingen met C-profielen maakt de hellende flensstructuur overlapping van begin tot eind mogelijk om een doorlopende dragende balk te vormen, waardoor de draagkracht van het dak aanzienlijk wordt vergroot en het staalverbruik wordt verminderd. Als totaalleverancier voor staalconstructies bieden wij meer dan alleen de Z-profielprofielen; wij bieden uitgebreide gordingoplossingen die zijn afgestemd op factoren zoals fabrieksbereik, lokale windbelastingen en zoutnevelomgevingen aan de kust. Wij beheren alles, van de kwaliteit van het verzinken van grondstoffen en in-line ponsen tot de gebundelde verzending van alle ondersteunende accessoires, waardoor veelvoorkomende technische problemen worden opgelost, zoals mismatches in afmetingen, inconsistente anticorrosienormen en structurele onvolkomenheden tijdens montage ter plaatse, die zich voordoen bij het afzonderlijk inkopen van profielen en accessoires.
Deze koudgewalste stalen gordingen met Z-sectie worden vervaardigd uit Q235B thermisch verzinkte staalstrip met behulp van een volledig geautomatiseerde koudvormlijn voor continu rolvormen, resulterend in een standaard dunwandig, lichtgewicht stalen profiel met een Z-vormige dwarsdoorsnede.
Ze worden boven de hoofddakbalken geïnstalleerd en ondersteunen de volledige belasting van de geprofileerde staalplaten en isolatielagen van het dak, waardoor deze belastingen worden overgebracht naar de staalhoofdstructuur. Ze worden veel gebruikt in fabrieksgebouwen met portaalframes en ruimteframedaken met lange overspanningen.
Ontworpen met flenzen die in tegengestelde richtingen hellen, kunnen de uiteinden direct overlappen (verspringen) om de lengte te verlengen, waardoor een continu liggersysteem met meerdere overspanningen ontstaat; dit biedt een superieure algehele buigweerstand vergeleken met C-profielgordingen.
Configuraties met schuine flens zijn niet geschikt voor de verticale montage van buitenmuurpanelen; C-profielen zijn de standaardkeuze voor dragende muurbeugels, terwijl Z-profielen zelden worden gebruikt voor wanden.
Thermisch verzinken is het standaardproces; de laagdikte moet ≥80 μm zijn voor standaard industriële locaties in het binnenland en ≥120 μm voor kustgebieden of chemisch corrosieve gebieden.
Sectieaanduiding standaard: Hoogte × Flens × Lip (H × B × C)
Standaard voorraadmodellen: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20
Algemeen wanddiktebereik: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm zware versies beschikbaar voor projecten op maat.
1). Doorbuigingsstaven: thermisch verzinkt rond staal (Φ10, Φ12); Verkrijgbaar in rechte en diagonale uitvoeringen om de zijdelingse verplaatsing van Z-profielen te beperken en torsie of instabiliteit bij hoge windbelastingen te voorkomen.
2). Stutten: thermisch verzinkte gelaste buismoffen (Φ32×2,0); geïnstalleerd op de overgangspunten van diagonale doorbuigingsstangen om een stevige ondersteuning te bieden, zodat de stangen niet vervormen onder belasting.
3). Dakflensbeugels: kleine hoekstaal- of kleine C-profielcomponenten; aan de ene kant aan de Z-profielgording bevestigd en aan de andere kant aan de stalen dakbalk gelast. Deze zijn bestand tegen het kantelen van de gording veroorzaakt door sterke windzuiging; Voor industriële gebouwen met een overspanning groter dan 18 meter is een volledige dakmontage verplicht.
1). Gordingkikkers: thermisch verzinkte stalen platen (3,0 mm - 5,0 mm dik) die vooraf aan het bovenoppervlak van de hoofddakbalk zijn gelast; ze dienen als basis voor het verankeren van Z-profielgordingen.
2). Verbindingsbouten: M12 of M14 thermisch verzinkte bouten met hoge sterkte die worden gebruikt om de overlappende uiteinden van de gordingen vast te zetten.
Het bovenoppervlak van de koudgewalste stalen gordingen met Z-profiel is compatibel met 470/475 dakpanelen met staande naad en standaard geprofileerde, kleurgecoate staalplaten. Het ondersteunt ook een compleet dakbehuizingssysteem dat thermische isolatie, ademende PE-membranen en nokgootstukken omvat.
Gebruikt model Z160×50×20 met een wanddikte van 2,0 mm; is voorzien van standaard op afstand van elkaar geplaatste doorzakstangen en plaatselijke kniebeugels alleen in het midden van het dak; geschikt voor gewone verwerkingsmagazijnen in het binnenland zonder noemenswaardige winderosie.
Gebruikt modellen Z180 en Z200 met wanddiktes van 2,0 mm–2,2 mm; beschikt over een volledige lay-out van rechte en diagonale doorzakstangen over de gehele lengte en kniebeugels over de volledige overspanning om het eigen gewicht van het dak en de sterke winddrukbelastingen te weerstaan.
Maakt gebruik van verdikte Z-profielen (2,2 mm–2,5 mm) met kleinere doorbuigingsstangen en kniebeugels die door het hele dak zijn geïnstalleerd; de dikte van de galvanisatielaag is vergroot tot 120 μm om zeezoutcorrosie en harde windstoten te weerstaan.
Koudgewalste stalen gordingen met Z-sectie hebben schuine flenzen, waardoor de uiteinden elkaar kunnen overlappen en een doorlopende balkstructuur vormen; C-profiel stalen gordingen hebben platte flenzen die alleen stomp verbonden kunnen worden, wat resulteert in een eenvoudig ondersteund structureel gedrag.
Z-profielstaal is geschikt voor schuine daken en toepassingen met grote overspanningen; C-profielstaal wordt vaak gebruikt voor fabrieksmuurbeugels en daken met een overspanning van 12 meter of minder.
Met identieke dwarsdoorsnedeafmetingen ondervindt Z-profielstaal lagere buigmomenten in het midden van de overspanning, waardoor grotere dakafstanden met één overspanning mogelijk zijn.
De schuine flenzen sluiten op natuurlijke wijze aan op de dakhelling, waardoor het bovenoppervlak van de gording evenwijdig blijft aan het dakpaneel; dit zorgt voor een verticale, uniforme lastoverdracht en elimineert excentrische belasting.
De flenzen aan beide uiteinden van het profiel kunnen direct overlappen om de lengte te verlengen zonder extra lasplaten; eenvoudig vastschroeven maakt de verlenging compleet, waardoor de bouwtijd van het dak aanzienlijk wordt verkort.
Het profiel biedt een hoge algehele laterale stijfheid en een sterke weerstand tegen zijdelingse druk en torsievervorming, waardoor het dak stabiel blijft tijdens harde wind.
Voor dezelfde dakoverspanning en belastingsvereisten maakt Z-profielstaal kleinere dwarsdoorsneden of dunnere wanden mogelijk, waardoor de hoeveelheid staal die per oppervlakte-eenheid wordt gebruikt wordt verminderd en de belasting op het stalen hoofdframe wordt verlaagd.
Boutgaten voor het verbinden worden in de fabriek voorgeboord; Installatie op locatie vereist alleen het inbrengen en aandraaien van bouten, waardoor boren op locatie niet meer nodig is, wat resulteert in veilige verbindingen en minimaal bouwafval.
Wanneer ze elkaar overlappen, vormen koudgewalste stalen gordingen met Z-profiel een doorlopende balk met meerdere overspanningen, waardoor de buigmomenten in het midden van de overspanning effectief worden verminderd. Onder identieke belasting- en overspanningsomstandigheden kunnen kleinere profielspecificaties worden gebruikt in vergelijking met C-profielstaal, waardoor de totale aanschafkosten van staal worden verlaagd. C-profielstaal daarentegen is doorgaans afhankelijk van verbindingen met eenvoudige overspanningen; toepassingen met grote overspanningen vereisen grotere doorsneden, wat resulteert in een hoger materiaalverbruik.
Bij een identieke hoogte en wanddikte biedt het Z-profiel een groter traagheidsmoment langs zijn sterke as vergeleken met C-profiel staal. Het biedt een superieur verticaal draagvermogen en weerstand tegen zware sneeuwval en harde wind, waardoor het de voorkeurskeuze is voor kustprojecten en ruimteframeconstructies met grote overspanningen.
De hellende flensconstructie is uiteraard compatibel met schuine daken en zorgt voor een stabiele ondersteuning zonder het risico van eenzijdige, niet-ondersteunde belasting die vaak voorkomt bij C-profielen; de platte flenzen van C-profielen kunnen excentriciteit van de belasting veroorzaken op steile hellingen, wat na verloop van tijd tot doorbuiging en vervorming kan leiden.
Het gebruik van Z-profielstaal voor daken met grote overspanningen zorgt voor een vermindering van de profielspecificaties en het totale staalverbruik. Het eigengewicht is veel lager dan dat van traditioneel warmgewalst kanaalstaal; het buitensporige gewicht van kanaalstaal verhoogt niet alleen de materiaalkosten, maar verhoogt ook de kosten van hoofdbalken en funderingsconstructies. Daarom is warmgewalst kanaalstaal grotendeels uitgefaseerd voor dakgordingen in moderne lichte stalen industriële gebouwen.
Het is vervaardigd via een geïntegreerd thermisch verzinkingsproces en voldoet aan twee anticorrosienormen (80 μm voor het binnenland, 120 μm voor kustgebieden), waardoor de weerstand tegen roest bij langdurig gebruik buitenshuis wordt gegarandeerd. Voor lange dakoverspanningen kunnen de secties direct worden gelept om de lengte te vergroten zonder gesegmenteerde splitsingen, wat resulteert in een veel snellere totale installatiesnelheid vergeleken met de stootverbinding die vereist is voor C-profielen.
1). C-profielgordingen: gebruik een eenvoudig ondersteunde stootvoegstructuur; geschikt voor fabriekswandsystemen en daken met kleine overspanningen (minder dan 15 meter).
2). Warmgewalst kanaalstaal: hoog eigen gewicht en hoge kosten; zelden gebruikt in lichtstalen omhullingssystemen.
3). Z-vormige gordingen: zorgen voor gelepte, continue belasting en bieden uitstekende buigweerstand; speciaal ontworpen voor daken met steile hellingen en grote overspanningen.
De grondstof voor koudgewalste Z-sectie stalen gordingen is Q235B thermisch verzinkte staalstrip. Elke partij wordt bij binnenkomst gecontroleerd op stripdikte en verzinkingslaagdikte; de zinklaag moet minimaal 80μm bedragen voor toepassingen in het binnenland en 120μm voor toepassingen aan de kust. Het oppervlak wordt geïnspecteerd op gebreken zoals vlekken zonder coating, afbladderen, harde bochten of krassen; niet-conforme materialen worden onmiddellijk in quarantaine geplaatst en uitgesloten van productie. Standaard productiewanddiktes omvatten 1,8 mm, 2,0 mm, 2,2 mm en 2,5 mm.
De staalrollen worden op het laadrek gehesen en de afwikkelaar laat de strip los. Nivelleerapparatuur elimineert wikkelspanning, terwijl de unit is uitgerust met een dubbelzijdig foto-elektrisch correctiesysteem om verkeerde uitlijning van de voeding te voorkomen en uniforme dwarsdoorsnedeafmetingen te garanderen.
Meerdere sets vormrollen buigen de stalen strip geleidelijk, waarbij de Z-vorm, met schuine flenzen en naar binnen gekrulde lippen, in één keer wordt gerold. Het proces maakt massaproductie mogelijk van het volledige standaardassortiment van Z140 tot Z300; vaste gereedschappen zorgen voor controleerbare maattoleranties.
Het materiaal wordt online precies op de gewenste lengte voor het project van de klant gesneden. De hydraulische vliegende zaag produceert een zuivere, gladde snede, waarbij vervorming van de dwarsdoorsnede door beknelling of overmatige bramen wordt vermeden.
Aan beide uiteinden van het profiel zijn boutgaten geponst om overlappende en boutverbindingen ter plaatse te vergemakkelijken. Gestandaardiseerde gatafstanden elimineren de noodzaak van extra boren tijdens de installatie.
1). Werkelijke meting van sectiehoogte, flensbreedte, lipafmetingen en wanddikte om conformiteit met orderspecificaties te verifiëren;
2). Inspectie op defecten zoals zijwaartse buiging, verdraaiing of schade aan de gegalvaniseerde coating; defecte producten worden gesorteerd voor herbewerking.
Z-gordingen van identiek model, wanddikte en lengte worden samengebundeld. Ter bescherming worden houten pallets onderaan geplaatst en worden identificatielabels aangebracht met daarop het model, de wanddikte, de individuele lengte, de verzendhoeveelheid en de bijbehorende projectnaam.
Volledige sets hulpcomponenten worden gelijktijdig verwerkt: trekstangen worden vervaardigd door rondstaal Φ10/Φ12 te snijden, beide uiteinden van draad te rollen en thermisch verzinken toe te passen; stutten worden gemaakt door Φ32×2.0 gelaste buizen te snijden en te verwerken; en dakrandbeugels en gordingklampen worden geproduceerd door middel van buigen. Alle componenten worden gegalvaniseerd, gesorteerd en verpakt en in dezelfde batch verzonden als de Z-gordingen.
1). Las en bevestig de thermisch verzinkte gordingklampen aan het bovenoppervlak van de stalen dakbalken;
2). Overlap de uiteinden van de Z-gordingen in een verspringende opstelling, plaats M12/M14 bouten en draai ze vast om een doorlopende dragende balk te vormen;
3). Installeer rechte en diagonale trekstangen, waarbij gebruik wordt gemaakt van hulssteunen om de laterale stabiliteit te versterken; installeer dakrandbeugels overal voor daksecties met lange overspanningen.
1). Materiaalkwaliteit: Q235B thermisch verzinkte stalen strip
2). Galvanisatiestandaard: ≥80 μm voor standaard binnenlandse gebieden; ≥120μm voor kustgebieden en chemische industriële zones
3). Standaard wanddiktes: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; 3,0 mm zware versie op aanvraag verkrijgbaar
4). Mechanische eigenschappen: vloeigrens ≥235 MPa; treksterktebereik 375 MPa–500 MPa
Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20
- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m
- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m
1. Doorzakkende staven: Φ10, Φ12 Q235 thermisch verzinkt rond staal; de uiteinden zijn voorzien van opgerolde draden;
2. Struthulzen: Φ32×2.0 naadloze stalen buis;
3. Dakrandbeugels (kniebeugels): 1,8 mm–2,0 mm klein C-profielstaal of hoekstaal; essentiële componenten voor daken met veel wind;
4. Aansluitaccessoires: Gordingkikkers gemaakt van 3,0–5,0 mm dikke thermisch verzinkte staalplaat; bevestigingsbouten zijn M12/M14 thermisch verzinkte bouten met hoge sterkte.
1. Daken met kleine tot middelgrote overspanningen (overspanning ≤ 15 m): Z160×50×20, wanddikte 2,0 mm;
2. Fabrieksgebouwen met grote overspanningen (18–30 m): Z180- of Z200-modellen, wanddikte 2,0–2,2 mm; doorzakstangen geïnstalleerd over de volledige overspanning; dakrandbeugels doorlopend langs het dak geïnstalleerd;
3. Kustgebieden met harde wind en corrosieve omgevingen: Selecteer 2,2-2,5 mm dikkere profielen; verminder de installatieafstand van de doorzakstang; verhoog de galvanisatielaagdikte tot 120 μm.
Schuine flenzen maken overlapping van begin tot eind mogelijk, waardoor een structureel systeem met continue balken ontstaat; Voor dezelfde dwarsdoorsnedeafmetingen bieden koudgewalste stalen gordingen met Z-profiel superieure buigweerstand in vergelijking met C-profielstaal, waardoor ze geschikt zijn voor alle dakbedekkingsprojecten met grote overspanningen en schuine staalconstructies.
1. Vraag: Hoe moet ik onderscheid maken tussen en kiezen tussen Z-profielstaal en C-profielstaal?
A: Gebruik C-profielstaal voor daken met korte overspanningen (minder dan 15 m) en dragende fabrieksbuitenmuren; geef prioriteit aan Z-profielstaal voor schuine daken, fabrieksgebouwen met grote overspanningen (meer dan 18 m) en spaceframe-daken in winderige kustgebieden.
2. Vraag: Hoe wordt corrosiebescherming verzekerd voor Z-profielstaal in kustprojecten?
A: Bestellingen voor kustgebieden worden vervaardigd met behulp van thermisch verzinkte stalen strips van 120 μm dik; alle accessoirecomponenten, zoals doorzakstangen, gordingklampen en dakrandbeugels, ondergaan hetzelfde zware galvanisatieproces om te voorkomen dat ze vóór de belangrijkste structurele delen gaan roesten.
3. Vraag: Biedt u op maat gesneden lengtes aan en levert u een complete set accessoires voor verzending?
A: Wij ondersteunen het snijden op elke gewenste lengte. Een volledige reeks accessoires, waaronder doorzakstangen, stutten, dakrandbeugels, gordingklampen en verbindingsbouten, kunnen worden afgestemd op de specifieke fabrieksoverspanning en windbelastingsvereisten en samen in één container worden verzonden.
4. Vraag: Kan Z-profielstaal direct als muurgordingen worden gebruikt?
A: Het wordt niet aanbevolen; de schuine flenzen maken het moeilijk om verticale wandpanelen vlak te monteren. C-profielstaal is de standaardkeuze voor dragende muurgordingen.
