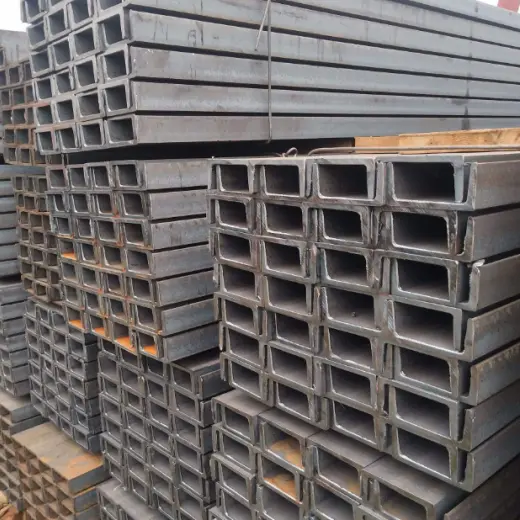

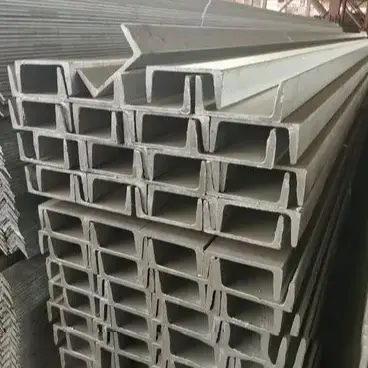

Warmgewalste stalen kanaalgordingen voor dakbedekking

Warmgewalste stalen kanaalgordingen voor dakbedekking dienen als zware, dragende structurele elementen voor daken en muren. In tegenstelling tot koudgevormde dunwandige C- of Z-gordingen, worden ze als een enkele, integrale eenheid rechtstreeks uit warmgewalst staal gevormd. Dit proces elimineert interne spanningen die gepaard gaan met koudvervormen en zorgt voor een uniforme dikte over het lijf en de flenzen, waardoor ze de ideale vervangingskeuze zijn wanneer het draagvermogen van lichtgewicht stalen gordingen onvoldoende is.

Productbereik en naleving van nationale normen

1. Basisconformiteitsnormen

Naleving van de grondstoffennormen: Maagdelijke warmgewalste stalen kanaalgordingen voor dakbedekking worden gerold in strikte overeenstemming met de nationale norm GB/T707; het gebruik van gerecyclede/opnieuw gewalste niet-standaard materialen is verboden en buitensporige negatieve afwijkingen in de wanddikte worden strikt voorkomen.

Verwerking van eindproducten: Maagdelijk kanaalstaal ondergaat snijden op vaste lengte, spanningsverlichting, nauwkeurig baanponsen en ontbramen van het kopvlak; de mechanische eigenschappen van het warmgewalste basismateriaal blijven ongewijzigd, waarbij de verwerking beperkt blijft tot nauwkeurige afwerking voor montage.

2. Operationele geschiktheid

Geschikte toepassingen: basissen van stalen balken of betonnen ringbalken, dakbedekking voor zware lasten, hangende platforms voor op het dak gemonteerde apparatuur, hulpvoorzieningen voor hoge temperaturen in smeltfabrieken en renovatie van verouderde starre portaalconstructies.

Verboden toepassingen: Standaard nieuwe fabrieksgebouwen met lichte belasting (overspanningen kleiner dan 15 m) en daken met steile hellingen met doorlopende overlapping; deze scenario's bieden een slechte kosteneffectiviteit en structurele geschiktheid.

3. In de fabriek toegepaste anticorrosieclassificatie

Droge/stofvrije omgevingen binnenshuis: Zandstralen/roest verwijderen gevolgd door een coating met composietverf.

Vochtige/kust/chemische omgevingen buitenshuis: thermisch verzinken voor langdurige bescherming tegen corrosie.

Volledige productlevering

1. Mainstream voorraadspecificaties voor warmgewalste stalen kanaalgordingen

Nr. 8 Kanaalstaal: 80×43×5mm (primair materiaal voor kleinschalige renovatieprojecten)

Nr. 10 kanaalstaal: 100 x 48 x 5,3 mm (primair materiaal voor algemene dakbedekking voor zware lasten)

Nr. 12 kanaalstaal: 120 x 53 x 5,5 mm (gespecialiseerd voor uitrustingsplatforms en gebieden met zware sneeuwophoping)

2. Componenten voor zijdelingse stabiliteit

Ronde stalen trekstangen: Φ12, Φ14 Q235 thermisch verzinkt rond staal met draadgewalste uiteinden; vanwege de hoge hardheid van het stalen kanaalweb is boren ter plaatse verboden; boutgaten moeten in de fabriek worden geprefabriceerd.

Mouwsteunen: Φ32×2.0 gelaste stalen buis; gebruikt voor stijve hoekondersteuning van diagonale trekstangen om lokale schuifspanning tegen te gaan.

Dakkniebeugels: L40×4 of L50×5 hoekstaal met gelijke pootjes; verbindt gordingen met hoofdliggers om kantelen door windzuiging te voorkomen.

3. Ondersteun verbindingscomponenten

Gordingkikkers: warmgewalste staalplaat van 3,0–5,0 mm (gesneden en gebogen) met voorgeboorde boutgaten.

Bevestigingsbouten: M14 of M16 thermisch verzinkte bouten met hoge sterkte; op maat gemaakt om te passen in de installatiegaten met grote diameter in het kanaalstaal.

4. Compatibele materialen voor de bovenste dakbedekking

Directe compatibiliteit: standaard gekleurde staalplaten met staande naad, gelakte stalen dakpanelen en isolatielagen van glaswol/steenwol.

Bijpassende sierlijsten/gootstukken: nokkappen, dakrandafwerking en dakuitzettingsvoegafwerking.

Configuratieopties op basis van specifieke toepassingsscenario's

1. Configuratie voor het renoveren van oude fabrieksgebouwen met kleine overspanningen

Belangrijkste materiaalkeuze: nr. 8 warmgewalste stalen kanaalgordingen (standaardlengtes van 6–9 m).

Hulpmaterialen: Φ12 eenvoudige trekstangen met één rij; geen extra kniebeugels.

Anticorrosiebehandeling: zandstralen van de kwaliteit Sa2.5 + epoxyprimer + twee lagen toplaag (filmdikte ≥80 μm).

Toepasbare omstandigheden: Dakbelasting ≤0,8 kN/m²; geen hangende apparatuur; droge binnenlanden.

2. Configuratie voor daken voor zware lasten en onderhoudsplatforms voor apparatuur

Belangrijkste materiaalkeuze: nr. 10 of nr. 12 verdikt kanaalstaal; Gordingafstand indien nodig verkleind. Hulpmaterialen: Φ14 dicht bij elkaar geplaatste trekstangen; stalen hoekbeugels geïnstalleerd op 100% van de gordinglocaties.

Anticorrosiebehandeling: spuitverf voor gebruik binnenshuis; thermisch verzinken voor buitengebruik.

Toepasselijke omstandigheden: Het dak ondersteunt extra belastingen, zoals ventilatoren, fotovoltaïsche systemen of verkeer van onderhoudspersoneel.

3. Configuratie voor kustgebieden (hoog zoutgehalte/vochtigheid)

Materiaalkeuze: maten variërend van nr. 8 tot nr. 12 (geselecteerd op basis van vereisten).

Anticorrosiestandaard: Gordingen, trekstangen, kniebeugels en gordingbeugels zijn allemaal voorzien van een gegalvaniseerde coatingdikte van ≥120 μm om galvanische corrosie tussen componenten te elimineren.

Installatiedetails: Anticorrosiepakkingen worden geïnstalleerd tussen gordingbeugels en hoofdbalken om het pad voor elektrochemische corrosie te onderbreken.

Prestatievergelijking met koudgevormde C/Z-gordingen

1. Ultieme belasting- en slagvastheid

Warmgewalste stalen kanaalgordingen voor dakbedekking: Het warmgewalste basismateriaal heeft een uniforme wanddikte en geen restspanning door koudvervorming; het is bestand tegen zijdelingse botsingen met zware voorwerpen en geconcentreerde sneeuwbelastingen zonder dat de secties knikken of deuken.

C/Z Gordingen: Dunwandig en koudgevormd; geconcentreerde belastingen die de limieten overschrijden, veroorzaken onmiddellijk buigen of scheuren, waardoor ze ongeschikt zijn voor het ophangen van apparatuur.

2. Vervormingsstabiliteit onder hoge temperaturen/brandomstandigheden

Kanaalstaalgordingen: Dichtgewalst basismateriaal; er treedt geen zijdelingse verdraaiing op bij kortstondige blootstelling aan temperaturen tot 400°C, waardoor ze geschikt zijn voor ketelruimten en smeltateliers.

C/Z-gordingen: Thermische spanning neemt snel af in dunwandige secties, wat leidt tot gemakkelijk lateraal knikken en instorten; faalt vaak bij brandveiligheidsinspecties.

3. Gemak van aanpassingen ter plaatse

Kanaalstalen gordingen: Voldoende lijfdikte maakt willekeurig boren en lassen van pijpleidingsteunen mogelijk zonder het algehele draagvermogen van de sectie in gevaar te brengen.

C/Z Gordingen: Een enkel gat met een diameter van meer dan 12 mm vermindert de buigsterkte aanzienlijk, waardoor toekomstige wijzigingen ernstig worden beperkt.

4. Inherente beperkingen en selectie-afwegingen

Kosten- en eigengewichtsbeperkingen: Voor dezelfde overspanning is het eigengewicht ruim 60% hoger dan dat van C-profielstaal, waardoor de bouwkosten van de hoofdbalk en fundering met 12%-15% stijgen.

Structurele beperkingen: Platte flenzen voorkomen overlapping bij langere lengtes, waardoor ze ongeschikt zijn voor continu dragende ontwerpen op steile daken.

End-to-end precisiekwaliteitscontroleproces

1. Verificatie vóór binnenkomst van grondstoffen

Visuele inspectie: Controleer op verdraaiing van kanaalstaal, scheuren in de flens, vervorming van randen/hoeken en delaminatie van het oppervlak.

Parameterverificatie: Controle van de lijfdikte en flensbreedtetoleranties; kwaliteitscertificaten van fabrieksmateriaal verifiëren; voer spectrale hertests uit voor Q235B staal.

2. Precisieverwerking van warmgewalste stalen kanaalgordingen voor dakbedekking

Op lengte gesneden: Precisieplasmasnijden; afwijking van de haaksheid van het snijvlak ≤ 1 mm.

Stress-Relief Ponsen: Plaatsing van gaten ≥ 1,5 keer de gatdiameter vanaf de flens; vermijd de centrale spanningszwakke zone van het web om scheuren onder belasting te voorkomen.

Eindvlakslijpen: Verwijder bramen van snijranden en gaten om schade aan de corrosiewerende coating tijdens transport en letsel bij installatiepersoneel te voorkomen.

3. Anti-corrosieafwerking langs twee routes

Verfcoatingroute: Kogelstralen (Sa2,5) voor roestverwijdering → stof afblazen → epoxyprimer spuiten → dubbellaagse toplaag spuiten → 72 uur uitharden bij omgevingstemperatuur.

Thermisch verzinken Route: Zuur beitsen/ontvetten → spoelen met water → onderdompeling in flux → thermisch verzinken bij 450–460°C → luchtkoeling/passivering → slijpen van zinkknobbels aan het oppervlak.

4. Laatste fabrieksinspectie en verpakking

Dimensionale en geometrische inspectie: Volledige inspectie van rechtheid, draaiing/doorbuiging en gatafstand.

Anticorrosiecontrole: dikteverificatie ter plaatse met behulp van verffilm- en galvanisatielaagdiktemeters.

Opslag & Verpakking: Stalen palletbundeling; markering met model-, materiaal- en anticorrosiespecificaties; vochtbestendige rekfolieverpakking voor zeetransport.

Nationale standaard mechanische eigenschappen en werkelijke dwarsdoorsnedeparameters

1. Mechanische parameters van het basismateriaal

Materiaal: Q235B warmgewalst constructiestaal van koolstof

Mechanische sterkte: vloeigrens ≥ 235 MPa; treksterkte 375–500 MPa

Thermische uitzettingscoëfficiënt: 1,2 × 10⁻⁵/°C; uitzettingsvoegen vereist voor dakbedekking met grote overspanningen

2. Kwantitatieve anticorrosieparameters

Corrosiewerend op verfbasis: Totale dikte van de composietlaag ≥ 80 μm

Thermisch verzinken: ≥ 80 μm voor standaard binnenland; ≥ 120 μm voor kust- of chemische corrosiezones

Veelgestelde vragen

1. Kunnen warmgewalste stalen kanaalgordingen voor dakbedekking Z-vormige gordingen vervangen voor dakbedekking met steile hellingen?

Antwoord: Nee. Kanaalstaal heeft platte flenzen, waardoor excentrische belasting op schuine daken ontstaat en continue belasting door overlapping wordt voorkomen; Dit maakt dat de gordingen na verloop van tijd zeer gevoelig zijn voor kantelen, zodat ze alleen geschikt zijn voor vlakke installatie.

2. Moeten hulpcomponenten voor kustprojecten afzonderlijk worden verzinkt?

Antwoord: Ja. Potentiële verschillen tussen verschillende staalmaterialen versnellen corrosie; HAISHENG past standaard de verzinkingsnorm van 120 μm toe op alle hulpcomponenten, zodat klanten deze niet afzonderlijk hoeven in te kopen.

3. Wat is het verschil tussen gatenboren op locatie en voorboren in de fabriek voor kanaalstaal?

Antwoord: Bij het boren op locatie ontbreekt het aan spanningsverlichting, wat een groot risico op baanscheuren met zich meebrengt; Het voorboren in de fabriek volgt de nationale normen voor de afstand tussen gaten, zonder afbreuk te doen aan het structurele draagvermogen, en is een verplichte vereiste voor projecten in het buitenland.
