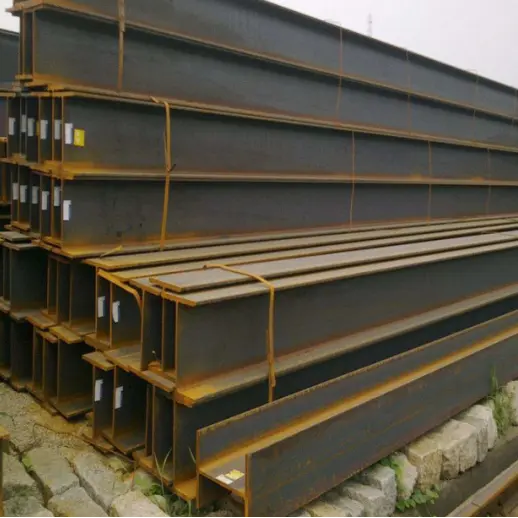

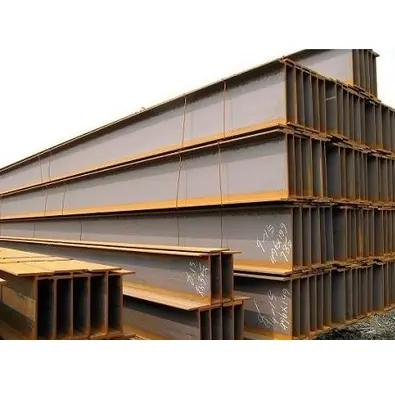

Warmgewalst structureel H-balkstaal

Wat zijn de kenmerken van warmgewalst structureel H-balkstaal?

I. Structurele en mechanische kenmerken

1. Efficiënte sectiemechanica: met een uniforme flensdikte en parallelle binnen- en buitenoppervlakken is de sectiemodulus gelijkmatig verdeeld. Ze bieden superieure buig-, schuif- en torsieweerstand vergeleken met standaard I-balken, wat resulteert in een hoog draagvermogen.

2. Stabiele algehele prestaties: Ze zijn gevormd door geïntegreerd warmwalsen bij hoge temperaturen zonder lasverbindingen, vertonen een lage restspanning en zijn bestand tegen vervorming en scheuren, waardoor een hoge structurele veiligheid wordt gegarandeerd.

3. Hoge stijfheid en stabiliteit: De sterke algehele stijfheid is effectief bestand tegen verticale belastingen, horizontale winddruk en seismische krachten, waardoor ze ideaal zijn voor balken en kolommen met grote overspanningen.

II. Economische en materiële kenmerken

1. Lichtgewicht en materiaalefficiënt: ze vereisen minder materiaal dan traditionele constructiestaalsecties voor hetzelfde draagvermogen, waardoor het eigengewicht en de funderingskosten van het gebouw effectief worden verminderd.

2. Gestandaardiseerde specificaties: Uitgebreide specificaties voor de HW-, HM- en HN-series, gecombineerd met een ruime voorraad, vergemakkelijken een eenvoudige selectie en aanschaf.

III. Constructie- en gebruikskenmerken

1. Hoge installatie-efficiëntie: Regelmatige geometrie en hoge verbindingsprecisie maken verschillende verbindingsmethoden mogelijk (zoals bouten en lassen), wat resulteert in kortere bouwtijden ter plaatse.

2. Breed aanpassingsvermogen: geschikt voor direct gebruik in balken, kolommen, platforms en steunen. In combinatie met corrosiewerende coatings of thermisch verzinken zijn ze geschikt voor gebruik binnen en buiten, maar ook in standaard of corrosieve omgevingen.

3. Verwerkingsgemak: Gemakkelijk snijden, boren en lassen met verstijvers en verbindingsplaten om aan diverse structurele verbindingsvereisten te voldoen.

Gebruik en toepassingsgebied

I. Primaire toepassingen

1. Dragende kolommen: Deze maken voornamelijk gebruik van het type Wide Flange (HW) en dienen als de belangrijkste verticale dragende componenten, waarbij verticale belastingen worden overgebracht en de algehele structurele stabiliteit wordt gewaarborgd.

2. Framebalken en kolommen: Middellange flens (HM) secties zijn geschikt voor stalen framesystemen en kunnen zowel verticale belastingen als zijdelingse krachten aan.

3. Primaire en secundaire balken: secties met smalle flens (HN) worden het meest gebruikt; ze ondersteunen vloer- en dakbelastingen en zijn ideaal voor vloer- en daksystemen met grote overspanningen.

4. Verstevigings-/ondersteuningscomponenten: gebruikt voor het vervaardigen van apparatuursteunen, pijpreksteunen, onderhoudsplatforms, dakgordingbases, enz.

5. Composietconstructies: Gecombineerd met beton om samengestelde balken en kolommen van staal-beton te vormen voor gebruik in gebouwen met meerdere verdiepingen en hoge gebouwen.

II. Toepassingsgebied

1. Industriële gebouwen

Diverse staalconstructiefabrieken, magazijnen, werkplaatsen en kraanbalksystemen; warmgewalste structurele H-balken zijn het kernmateriaal voor industriële staalconstructies.

2. Openbare en civiele gebouwen

Grote structuren met grote overspanningen, zoals stadions, tentoonstellingscentra, transportknooppunten (stations/luchthavens), winkelcentra, kantoorgebouwen en wooncomplexen met meerdere verdiepingen.

3. Gemeentelijk en infrastructuur

Stedelijke nutstunnels, brugpijlers, voetgangersviaducten, gemeentelijke reclameborden en raamwerken voor grote buitenreclameborden.

4. Nieuwe energie en ondersteunende projecten

Fotovoltaïsche (PV) montageconstructies, windturbinebases, energieopslagfaciliteiten en stalen raamwerken voor nieuwe energie-infrastructuur.

5. Andere velden

Grote uitrustingsbases, industriële platforms, scheepsdeksteunen, logistieke en magazijnstellingsystemen en geprefabriceerde stalen gebouwen.

Belangrijkste prestatieparameters van warmgewalst structureel H-balkstaal

Uitvoerende normen: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Gemeenschappelijke materialen en mechanische eigenschappen

II. Sectieclassificatie en aanwijzingsregels

1. Classificatie

· HW (H-balk met brede flens): Flensbreedte ≈ sectiehoogte; voornamelijk gebruikt voor kolommen.

· HM (H-balk met middellange flens): gemiddelde flensbreedte; voornamelijk gebruikt voor framebalken en kolommen.

· HN (H-balk met smalle flens): hoge sectiediepte en smalle flenzen; voornamelijk gebruikt voor primaire en secundaire balken (hoogste gebruiksvolume).

2. Aanduiding Formaat: Hoogte H × Flensbreedte B × Webdikte t1 × Flensdikte t2. Voorbeeld: HN400×200×8×13.

III. Dimensionale en vormtoleranties

1. Sectionele dimensionale afwijking: Houdt zich strikt aan de nationale standaardlimieten om precisie tijdens het verbinden en installeren te garanderen.

2. Rechtheid (camber/sweep): ≤2 mm per meter; totale afwijking niet groter dan 0,2% van de totale lengte.

3. Draaiing: Geen significante torsievervorming over de volledige lengte; voldoet aan de installatievereisten voor staalconstructies.

4. Vaste lengte: standaardspecificaties. 6m/9m/12m; Maatwerk op basis van tekeningen is ook mogelijk.

IV. Oppervlakte- en verwerkingseigenschappen

1. Leveringstoestand: Warmgewalst "zwart" afgewerkt (met walshuid).

2. Oppervlaktebehandeling: geschikt voor daaropvolgende roestverwijdering, schilderen, brandwerende coating en thermisch verzinken; aanpasbaar aan zowel binnen- als buitenomgevingen.

3. Verwerkbaarheid: kan worden gesneden, geboord, gelast en gebogen; geschikt voor het vervaardigen van diverse structurele verbindingen.

V. Parameters van de gebruiksomgeving

1. Standaard bedrijfstemperatuur: [Bereik] °C.

2. Omstandigheden bij lage temperaturen: Moet slagentesten bij lage temperaturen doorstaan ​​voor gebruik in extreem koude gebieden.

3. Corrosieweerstand: Het basismateriaal heeft geen inherente corrosieweerstand; Oppervlaktebescherming is verplicht in corrosieve omgevingen.

VI. Structurele draageigenschappen

1. Uniforme flensdikte en parallelle binnen-/buitenoppervlakken; hoge sectiemodulus met uitstekende weerstand tegen buigen, zijdelingse verplaatsing en torsie.

2. Integraal warmgewalst (geen lasverbindingen); lage restspanning; bestand tegen vervorming of scheuren bij langdurige belasting.

3. Superieure laterale stijfheid vergeleken met standaard I-balken; Ideaal voor constructies met grote overspanningen en gebouwen die onderhevig zijn aan hoge windbelastingen.

Specificaties Tabel
