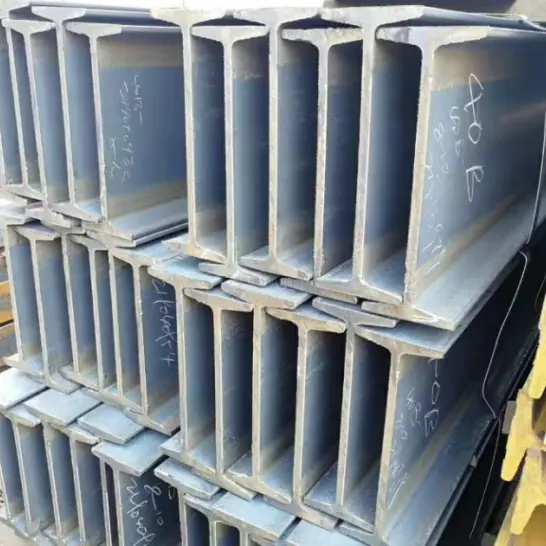

Warmgewalst structureel I-balkstaal

HAISHENG, een betrouwbare Chinese fabrikant van constructiestaal en one-stop-leverancier, heeft warmgewalst structureel I-balkstaal op voorraad, geproduceerd volgens GB/T 706 met Q235B- en Q355B-kwaliteiten. Met taps toelopende binnenflenzen en ongelijkmatige dikte levert het voordelige kosten en eenvoudige verwerking op. Het wordt veel gebruikt voor lichte secundaire balken, platforms, steunen en tijdelijke lichtgewicht staalconstructies en is een conventioneel warmgewalst profiel voor gebouwen met kleine en middelgrote overspanningen.

Belangrijkste productkenmerken

I. Sectionele en mechanische kenmerken

1. De binnenste flensoppervlakken zijn schuin, waarbij de flensdikte van binnen naar buiten taps toeloopt; dit resulteert in een ongelijkmatige spanningsverdeling over de sectie en een relatief zwakke laterale stijfheid.

2. Warmgewalst structureel I-balkstaal als een enkele, integrale eenheid zonder lasverbindingen, resulterend in lage restspanning en goede structurele stabiliteit.

3. Biedt behoorlijke buigweerstand, maar gemiddelde torsie- en laterale verplaatsingsweerstand; ongeschikt voor toepassingen met grote overspanningen, hoge windbelasting of zware belasting.

II. Economische en inkoopkenmerken

1. Een klassieke productcategorie met een uitgebreid pakket aan specificaties; overal op voorraad, gemakkelijk te verkrijgen en concurrerend geprijsd.

2. Voor hetzelfde draagvermogen is het materiaalverbruik hoger dan dat van warmgewalste H-balken, waardoor het economischer wordt voor lichte constructies.

III. Constructie- en gebruikskenmerken

1. De regelmatige vorm vergemakkelijkt de secundaire verwerking (snijden, lassen, boren) en maakt verschillende verbindingsmethoden ter plaatse mogelijk.

2. Het gematigde eigengewicht maakt het tillen en installeren eenvoudig; ideaal voor eenvoudige gebouwen en tijdelijke constructies.

3. Voorzien van een warmgewalste "zwarte" walsafwerking; kan indien nodig een roestverwijdering en een anticorrosiecoating ondergaan, geschikt voor binnen- en standaard buitenomgevingen.

IV. Vergelijking met warmgewalste H-balken

1. De laterale stijfheid is aanzienlijk lager dan die van H-balken; ongeschikt voor gebruik als kolommen in hoge gebouwen of als hoofdliggers voor grote overspanningen.

2. De sectie-efficiëntie is relatief laag, waardoor er bij zware belasting meer materiaal nodig is.

3. Uitstekende kosten-prestatieverhouding; wordt nog steeds veel gebruikt in lichte en eenvoudige staalconstructies.

Gebruik en toepassingsgebied

I. Primaire toepassingen

1. Secundaire vloer-/dakbalken en eenvoudig ondersteunde balken: Warmgewalst structureel I-balkstaal wordt gebruikt om lichte vloer- en dakbelastingen te ondersteunen, meestal in dragende systemen met kleine tot middelgrote overspanningen.

2. Platform- en looppadbalken: primaire en secundaire dragende componenten voor industriële installaties, apparatuurplatforms, onderhoudspaden en schragen.

3. Beugels en steunen: Fabricage van buissteunen, apparatuurbevestigingen, muurverstevigingen en tijdelijke steunframes.

4. Gordingen en muurframes: Dakgordingen voor lichte industriële gebouwen, bouwplaatsborden en eenvoudige behuizingsframes.

5. Kleinschalige frames, balken en kolommen: Balken en kolommen voor lichte stalen frames in laagbouw, eenvoudige constructies zoals werkplaatsen, magazijnen en carports.

6. Componenten van bouwmachines: Basissen voor hijsapparatuur, voertuigchassis, tijdelijke graafversteviging, enz.

II. Toepassingsgebied

1. Industriële gebouwen: lichte industriële installaties, magazijnen, werkplaatsen en kleine opslagsilo's; voornamelijk gebruikt voor secundaire dragende componenten.

2. Tijdelijke/eenvoudige civiele constructies: tijdelijke voorzieningen op bouwplaatsen, carports, overkappingen, eenvoudige opslagloodsen en modulaire/mobiele gebouwen.

3. Gemeentelijke infrastructuur: gemeentelijke borden, vangrailsteunen, voetgangerspadsteunen en kleine schragen.

4. Elektromechanische ondersteuning: pijpreksteunen voor energiecentrales en chemische fabrieken, apparatuurbasissen en HVAC-pijphangers/steunen.

5. Tijdelijke technische voorzieningen: graafsteunen, steigerbasissen en tijdelijke dragende frames voor de bouw.

6. Andere gebieden: Chassis van landbouwmachines, raamwerken voor kleine transportmiddelen en eenvoudige magazijnstellingen.

Belangrijkste prestatieparameters

Normen: GB/T 706-2016, GB/T 700, GB/T 1591

I. Gemeenschappelijke materialen en mechanische eigenschappen

II. Sectieaanduiding en specificatiedetails

1. Aanduidingsformaat: Model + Hoogte (bijv. 10#, 12#, 14#, 16#, 20a#, 20b#). Er bestaan ​​subtypen (a, b, c) voor dezelfde hoogte; De lijf- en flensdiktes nemen geleidelijk toe, wat resulteert in een hoger draagvermogen.

2. Doorsnedekarakteristieken: Het binnenflensoppervlak heeft een helling van 1:6; de flens is dikker bij de wortel en dunner bij de rand, wat resulteert in een niet-uniforme spanningsverdeling over de sectie.

III. Algemene specificaties (model + sectieafmetingen)

Formaat: Hoogte × Flensbreedte × Webdikte

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Dimensionale en vormtoleranties

1. Standaard vaste lengtes: 6m, 9m, 12m; maatwerk mogelijk.

2. Rechtheid (welving): ≤2 mm per meter; totale camber ≤0,2% van de totale lengte.

3. De haaksheid van de draaiing en het eindvlak voldoen aan de nationale normen, waardoor nauwkeurigheid tijdens installatie en verbinding wordt gegarandeerd.

V. Oppervlakte- en verwerkingskenmerken

1. Leveringsconditie: warmgewalst met walshuid (zwarte afwerking).

2. Verwerkbaarheid: geschikt voor snijden, boren, lassen en buigen; handig voor secundaire verwerking.

3. Corrosiebescherming: onbeschermd in ruwe staat; kan roestverwijdering, schilderen of thermisch verzinken ondergaan.

VI. Milieu- en structurele parameters

1. Bedrijfstemperatuur: -20°C tot 80°C.

2. Structurele kenmerken: Matige buigweerstand; relatief lage torsieweerstand en laterale stijfheid; ongeschikt voor grote overspanningen, gebieden met hoge windbelasting of primaire dragende rollen in hoogbouwconstructies.

3. Geschiktheid voor belasting: voornamelijk gebruikt voor eenvoudig ondersteunde balken en lichtbelaste componenten; vermijd langdurige excentrische belasting.
