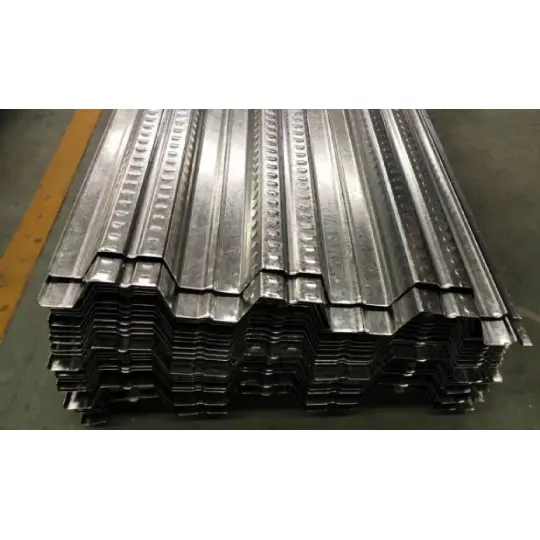

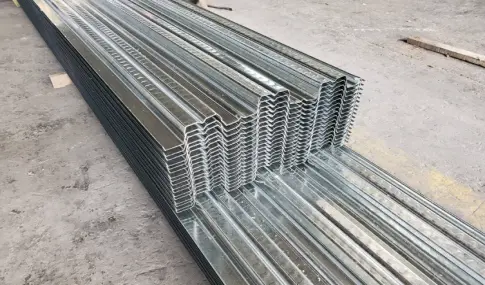

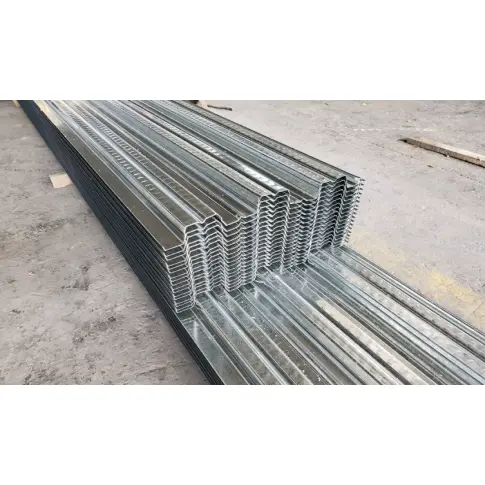

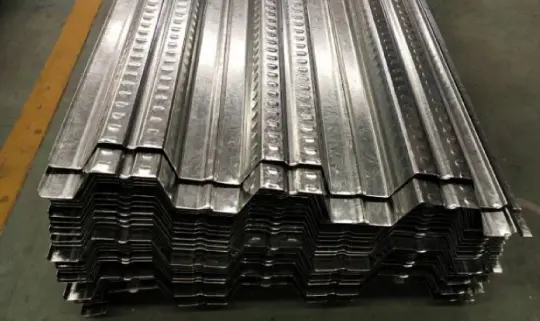

Open stalen terraspanelen voor vloeren

HAISHENG vervaardigt deze open stalen terraspanelen voor vloeren met behulp van 12 volledig geautomatiseerde koudwalslijnen. De panelen zijn gemaakt van thermisch verzinkte staalstrip en hebben een dubbele functie: permanente bekisting en trekversterking voor vloerplaten. Wij bieden een geïntegreerd aanbod van zes categorieën bouwaccessoires, waarmee vier veelvoorkomende pijnpunten effectief worden opgelost: gefragmenteerde inkoop, niet-overeenstemmende specificaties, betonlekkage ter plaatse en defect stiftlassen. Wij zijn blij met uw vragen en bestellingen.

Productconformiteit en traceerbaarheid

1. Nationale normen voor paneelproductie:

GB/T12755 (productietoleranties voor geprofileerde staalplaten); GB/T13912 (testen voor metallische zinkcoatings)

2. Nationale normen voor acceptatie van bouwwerkzaamheden op locatie:

GB50018 (Code voor het ontwerp van staalconstructies); GB50205 (Code voor acceptatie van constructiekwaliteit van staalconstructies)

3. Nationale normen voor gegalvaniseerd basismateriaal:

GB/T2518 (continu thermisch verzinkte en zinklegering gecoate staalplaat en strip)

Selectiecriteria

1 Selectie van basismateriaalkwaliteit (op basis van vereisten)

Selectie paneeldikte: Standaard civiel gebruik (0,8–1,0 mm); Algemeen zwaar uitgevoerd (1,2 mm); Extreem zwaar uitgevoerd (1,5 mm). Diktes boven 1,5 mm zijn niet op voorraad en vereisen een aangepaste bestelling (12 werkdagen levertijd).

2 Gegalvaniseerde coatingconfiguratie (gezoneerd voor corrosiebescherming)

1. Droge gebieden in het binnenland: dubbelzijdig verzinken (80–120 g/m²); Ontwerplevensduur van 20 jaar.

2. Kust-/zoutsproeigebieden: Verplicht dubbelzijdig thermisch verzinken (275 g/m²); voorkomt witte roest op het paneeloppervlak gedurende 3 jaar.

3. Zuur/alkalichemische omgevingen: Zwaar galvaniseren (450–600 g/m²); vereist secundaire bescherming met brandwerende en corrosiewerende toplagen.

3 Vereisten voor de dikte van de betontoplaag

Uniform gieten van 100 mm is ten strengste verboden; dikte moet worden bepaald door paneelprofiel: YX51-serie topping ≥101 mm; YX76/75-serie ≥126 mm. Onvoldoende dikte leidt direct tot scheuren in de plaat en overmatige doorbuiging.

4 toepassingsscenario's voor vier mainstream paneelprofielen

One-stop geïntegreerde levering

In tegenstelling tot leveranciers die alleen open stalen terraspanelen voor vloeren aanbieden, biedt HAISHENG een compleet pakket – panelen plus alle accessoires – vanuit één enkele fabriek. Dit garandeert een foutloze maatvoering en elimineert problemen zoals betonlekkage veroorzaakt door incompatibiliteit tussen op de markt verkrijgbare accessoires en paneelprofielen.

1 Belangrijkste terrasspecificaties

- Standaard voorraadlengtes: 6/9/12m; Aangepaste lengtes van meer dan 15 meter vereisen gesegmenteerd transport.

- Verplichte overlapvereisten: Dekuiteinden moeten ≥50 mm uitsteken tot aan de bovenflens van de stalen balk; het ongeoorloofd inkorten van de schootlengte ter plaatse is verboden en onderworpen aan verplichte inspectie.

- Profielclassificatie: middellange rib (51 mm) voor civiel gebruik; hoge rib (75/76 mm) voor zwaar industrieel gebruik; meng geen soorten.

2 Shear Stud-verankeringssysteem

- Materiaal noppen: ML15 gespecialiseerd constructiestaal (voorkomt vermoeidheidsbreuken die vaak voorkomen bij gewone koolstofstalen noppen).

- Passende specificaties: YX51-paren met φ16×80 noppen; YX76-paren met φ19×90-noppen; Mixen tussen modellen is ten strengste verboden.

- Bouwaccessoires: Volledige huurpakketten omvatten keramische adereindhulzen en inverter-stiftlasmachines; verplichte nokafstand ≤600 mm.

3 Randafdichting en preventie van mortellekkage

- Eindsluitingen: Specifieke modellen voor 51/76 profielen; gemaakt van gegalvaniseerd staal passend bij de terrasplanken; fabricage ter plaatse met plaatmetaal is verboden (vanwege het risico van roest/loslating).

- L-vormige randafdichting: Voor het afdichten van uitkragende platen, liftopeningen en ventilatieschachten.

- Spleetafdichting: butylkit; geschikt voor openingen van 0–5 mm tussen panelen; bestand tegen alkaliteit van beton.

4 Accessoires voor terrasbevestiging en -versteviging

- Primaire fixatie: puntlassen met volledige penetratie aan de uiteinden; puntlassen door het dek voor noppen; in elkaar grijpende zijnaden gecombineerd met intermitterend puntlassen met intervallen van 500 mm.

- Lokale versteviging: φ4.8 gegalvaniseerde zelfborende schroeven; alleen gebruikt voor het versterken van openingen, hoeken of doorbuigingspunten; niet voor primaire structurele fixatie.

5 Gestandaardiseerd wapeningsschema voor ter plaatse gestort beton

- Anti-scheur hoofdversterking van de bovenste laag: Φ10–Φ12 @ 200–250 mm; doorlopende lay-out langs de overspanning om krimpscheuren aan het oppervlak te voorkomen.

- Dwarse distributieversterking: Φ8 @ 250 mm; loodrecht op de hoofdwapening geplaatst om geconcentreerde belastingen te verspreiden. Speciale versterking: Radiale versterking toegevoegd bij openingen; φ6 staalgaas gelegd op zwaar belaste vloeren om toekomstige plaatzetting te minimaliseren.

6. Specificaties voor speciale tijdelijke stutten voor terrasplanken met open ribben

- Triggerdrempel voor stutten: stutten is verplicht voor vrije overspanningen >2,5 m; geen uitzonderingen toegestaan.

- Typen stutten: Stalen schoren met portaalframe (voor snelle installatie); Volle stalen buizensteiger (voor extra grote overspanningen).

- Verwijderingscriteria: Verwijdering is alleen toegestaan ​​nadat proefmonsters van uitgehard beton 75% van de ontwerpsterkte hebben bereikt en de gemeten doorbuiging ≤L/250 is.

Vergelijkende analyse tussen categorieën

I. Kerngedifferentieerde voordelen

1. Lagere inkoopkosten voor grondstoffen: bij dezelfde plaatdikte en ribhoogte vereisen open stalen terrasplanken voor vloeren 12%–18% minder materiaal (uitgevouwen breedte) en bieden ze een grotere dekking per ton, waardoor het belangrijkste materiaalbudget voor vloeren met grote oppervlakken met 7%–11% wordt verminderd.

2. Kostenloze openingen op locatie: Open ribkanalen elimineren de noodzaak van gespecialiseerd gereedschap voor het snijden van gaten; Nuts- en apparatuuropeningen kunnen worden gesneden via gassnijden. Ze passen zich goed aan onregelmatige of gebogen plattegronden aan, waarbij de benuttingsgraad van de ruimtes kan oplopen tot 92%.

3. Hoog slagingspercentage voor nagellassen: Ongehinderde ribben maken verticale positionering van het laspistool mogelijk, waardoor een slagingspercentage van 99% wordt bereikt (vergeleken met een herbewerkingspercentage van> 15% voor koude lap/onvolledige versmelting in terrasplanken met gesloten ribben).

4. Sterke betoninterlockstabiliteit: Trapeziumvormige open ribben creëren een pen-gateffect, waardoor de sterkte van de betonverbinding met 23% toeneemt en delaminatie van staal en beton tijdens seismische gebeurtenissen wordt voorkomen.

5. Verminderde belasting op de hoofdconstructie: 8% lichter eigen gewicht voor hetzelfde dekkingsgebied maakt kleinere dwarsdoorsneden van stalen balken en kolommen mogelijk, waardoor het totale verbruik van constructiestaal met 3% tot 5% wordt verminderd.

6. Handig onderhoud na de installatie: Open ribben aan de onderkant maken de directe installatie van ophangstangen en plafondophangpunten mogelijk zonder de gegalvaniseerde coating van het paneel te beschadigen.

7. Korte levertijden: De eenvoudige rolvormstructuur maakt productiesnelheden van 8–15 m/min mogelijk; ruime voorraad zorgt ervoor dat volledige vrachtwagenladingen binnen 3 dagen worden verzonden.

II. Drie objectieve nadelen en mitigatiestrategieën

1. Beperkte niet-ondersteunde overspanning: De maximale niet-ondersteunde overspanning bedraagt ​​slechts 2,4 meter. Mitigatie: tijdelijke ondersteuning vooraf plannen; HAISHENG biedt gratis ondersteuningslay-outtekeningen.

2. Zwakke brandwerendheid: de classificatie van het kale paneel is 0,25 uur; De beoordeling van composietplaten is 1,0–1,5 uur. Beperking: Breng een 10 mm dikke, ultradunne brandvertragende coating aan op het paneeloppervlak om te voldoen aan de brandveiligheidseisen van klasse II.

3. Slechte esthetiek aan de onderkant: geribbeld profiel vereist een verlaagd plafond om het te verbergen. Mitigatie: Lever op maat gemaakte plafondkanalen die zijn ontworpen voor het ribprofiel om het installatieschema voor het plafond te verkorten.

End-to-end kwaliteitscontroleproces in de fabriek

1. Controleer de grondstoffeninname dubbel

- Documentatieverificatie: controleer originele materiaalcertificaten en testrapporten van zinkcoatings van derden; weigeren niet-traceerbare losse spoelen.

- Bemonstering ter plaatse: bemonster willekeurig 1 op de 5 rollen open stalen terrasplanken voor vloeren om de vloeisterkte en het gewicht van de zinklaag te testen; weiger spoelen met golvende randen of camber (kromming).

- Voorsnijden: snij de breedte van het ruwe materiaal in overeenstemming met het specifieke paneelprofiel om verkeerde uitlijning van het profiel tijdens het vormen te voorkomen.

2. Precisiecontrole tijdens het vormen van de productielijn

- Nivelleerproces: multidirectionele nivellering met 13–19 rollen om interne spoelspanning te elimineren; oppervlaktevlakheid gehandhaafd op ≤2 mm/m.

- Rolvormen: 18–26 sets progressieve rollen voor koudvervormen bij omgevingstemperatuur; Geen verwerking bij hoge temperaturen beschermt de zinklaag en voorkomt delaminatie van de coating.

- Strikte naleving van nationale toleranties: Ribhoogte ±1,0 mm, ribsteek ±1,5 mm, paneelbreedte ±2 mm; artikelen die de toleranties overschrijden, worden gesloopt of herwerkt.

3. Details van het snijden en nabewerken

- PLC-gestuurd snijden met vliegende schaar: lengtefout ≤2 mm voor panelen tot 10 m; sneden zijn vrij van opgerolde randen of bramen.

- Handmatig slijpen: eventuele omhoogstaande zinklaag aan de snijranden gladstrijken om voortijdig roesten te voorkomen; Snijd tegelijkertijd bijpassende eindkappen en randafwerkingen uit dezelfde batch om consistente specificaties voor de zinklaag te garanderen.

4. 6 Verplichte fabrieksinspecties

Volledige inspectie van geometrische afmetingen; visuele inspectie van het uiterlijk van het paneeloppervlak; bemonstering voor dubbelzijdig zinklaaggewicht; coatinghechttest via 180° ribbuigen; individuele controle op kromtrekken van het paneel; verificatie van model- en batchnummermarkeringen.

5 Opslag, verpakking en bescherming

Gelaagd stapelen op specificatie; gegalvaniseerde hoekbeschermers aan de uiteinden om transportschade te voorkomen; 6 meter panelen omsnoerd met 3 staalbanden per bundel; opgeslagen in een temperatuurgecontroleerd, droog binnenmagazijn om blootstelling aan vocht en "witte roest" geassocieerd met buitenopslag te voorkomen.

Gemeten mechanische en duurzaamheidsparameters

1 Eigengewicht- en sectionele stijfheidsparameters voor hoofdprofielen

2 Maximale niet-ondersteunde overspanning

Testomstandigheden: 120 mm ter plaatse gestort beton; constructieve belasting 2,0 kN/m²; doorbuiging ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0 mm = 2,4–2,7 m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (bovenste overspanningslimiet voor terrasplanken met open profiel)

3 Draagvermogen, brandwerendheid en duurzaamheid

- Belastbaarheid in gebruiksfase: standaardvloer 3,5–5,0 kN/m²; zware capaciteit tot 8 kN/m² met dikker basisstaal + beton

- Doorbuigingsnormen: Constructie ≤ L/180; Onderhoudswaarde ≤ L/250

- Duurzaamheid: 25–30 jaar (Z275-galvanisatie in normale binnenlandomgevingen)

- Brandwerendheid: Composiet staal-beton 1,0–1,5 uur; kaal dek 0,25u

Snelle selectiegids voor inkoop

1. Standaard kantoorgebouwen/tussenverdiepingen: YX51-305-915 profiel + 0,8/1,0 mm basisstaal + φ16 breekbouten + YX51-type eindsluitingen + topversterkingsgaas; geen volledige overspanning nodig.

2. Zware opslag/zware industriële werkplaatsen: YX76-344-688 profiel + 1,2/1,5 mm basisplaat + φ19 breekbouten + Type 76 eindsluitingen + dubbellaagse, tweezijdige versterking + tijdelijke schoren over de volledige overspanning.

Veelgestelde vragen

1. Vraag: Kunnen open stalen terraspanelen voor vloeren voor vloeren de onderste trekwapening van de vloerplaat vervangen?

A: Ze kunnen de onderste trekwapening vervangen, op voorwaarde dat de wapening voldoet aan de nationale normen; de bovenste anti-scheurversterking kan echter niet worden weggelaten en moet apart worden gespecificeerd in de ontwerptekeningen.

2. Vraag: Beschadigt het snijmateriaal de gegalvaniseerde anticorrosiecoating?

A: Online vliegend knippen veroorzaakt geen brandplekken bij hoge temperaturen; alleen het afgesneden eindvlak laat ruw staal zien, en de zinkrijke verf die bij de verzending wordt geleverd, maakt aanpassingen ter plaatse mogelijk.

3. Vraag: Wat is de levertijd voor interregionale levering?

A: Standaard voorraadartikelen worden binnen 3 dagen als volledige vrachtwagenladingen verzonden; aangepaste profielen duren 7-12 dagen. Directe verzending is beschikbaar naar grote steden in het hele land voor reguliere staalconstructieprojecten.
