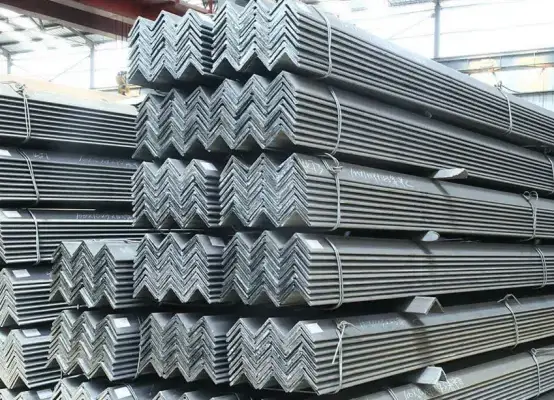

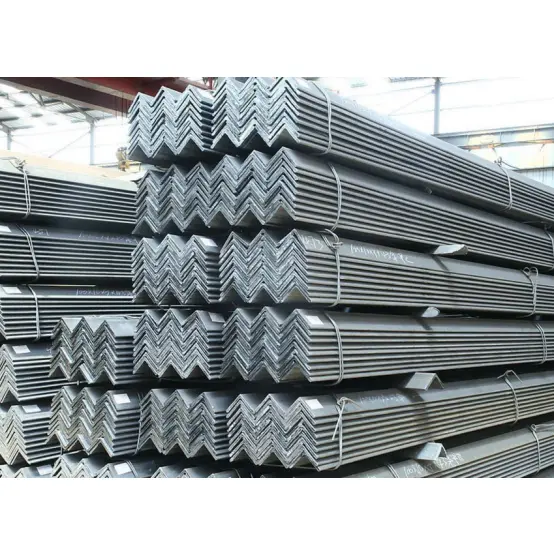

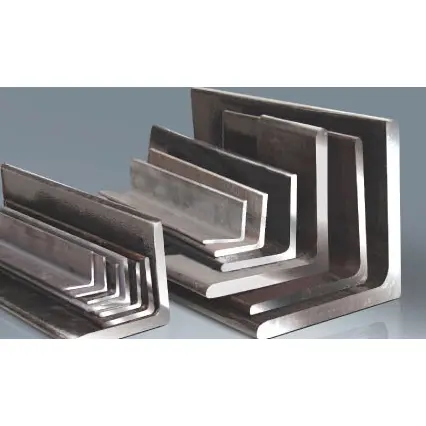

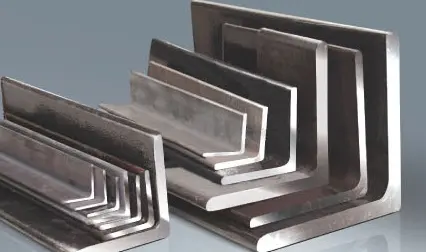

Gegalvaniseerde hoekstaven van constructiestaal

Gegalvaniseerde hoekstaven van constructiestaal zijn lichtgewicht, kosteneffectief en eenvoudig te verwerken en te installeren. Met hun compacte en veelzijdige doorsneden worden ze vaak gebruikt voor structurele verbindingen, schoren, gordingversterking, balustrades, steunen, ingebedde onderdelen en diverse hulpcomponenten. Ze worden op grote schaal gebruikt in industriële faciliteiten, gemeentelijke projecten, elektromechanische installaties en opslagplaatsen en vormen een hulpmateriaal in grote hoeveelheden in de staalconstructie.

Kenmerken van hoekstaven

I. Mechanische en dwarsdoorsnedekarakteristieken

1. L-vormige doorsnede; lichtgewicht structuur. Ze zijn voornamelijk bestand tegen axiale krachten, schuifkrachten en lokale buigmomenten. Vanwege de relatief lage algehele stijfheid zijn ze niet geschikt voor gebruik als dragende kerncomponenten zoals hoofdbalken of kolommen.

2. De warmgewalste constructie uit één stuk resulteert in een lage restspanning en uniforme materiaaleigenschappen, waardoor ze bestand zijn tegen scheuren of vervorming onder belasting.

3. Gelijke beenhoeken zorgen voor een symmetrische verdeling van de belasting, terwijl ongelijke beenhoeken een flexibele selectie mogelijk maken op basis van de richting van de kracht, waarbij verschillende installatieverbindingen mogelijk zijn.

II. Economische en inkoopkenmerken

1. Breed scala aan specificaties en modellen; ruime marktvoorraad en diverse inkoopkanalen; lage prijs en lage totale kosten.

2. Lichtgewicht, waardoor de totale structurele belasting en funderingskosten aanzienlijk worden verminderd.

III. Verwerkings- en constructiekenmerken

1. Snijden, ponsen, buigen, lassen en verbinden zijn eenvoudig, waardoor flexibele secundaire verwerking ter plaatse mogelijk is.

2. Het compacte formaat maakt het hanteren en tillen gemakkelijk; veelzijdige montagemethoden (lassen of vastschroeven) zorgen voor een hoge constructie-efficiëntie.

3. Flexibele las- en combinatiemogelijkheden; het gebruik van meerdere staven samen kan het algehele draagvermogen en de stabiliteit verbeteren.

IV. Gebruiks- en compatibiliteitskenmerken

1. Geleverd in warmgewalste “zwarte” (walsschaal) staat; compatibel met anticorrosiebehandelingen zoals roestverwijdering, schilderen en thermisch verzinken; geschikt voor gebruik in standaard binnen- en buitenomgevingen. 2. Zeer veelzijdig; geschikt voor het vervaardigen van diverse hulpcomponenten zoals connectoren, steunen, behuizingsframes, leuningen en ingebedde onderdelen.

V. Beperkingen

Door hun dwarsdoorsnedevorm hebben ze een beperkte weerstand tegen buiging en zijdelingse verplaatsing. Ze dienen voornamelijk als hulpdragende, verbindende of versterkende componenten en kunnen geen grote belastingen dragen bij toepassingen met grote overspanningen of bij zware toepassingen.

Gebruik en toepassingsgebied

I. Primaire toepassingen

1. Gezamenlijke verbinding en versterking: Gegalvaniseerde hoekstaven van constructiestaal dienen als verbindingsplaten, verstijvingen en verbindingscomponenten tussen primaire en secundaire stalen onderdelen (zoals balken en kolommen), waardoor de integriteit van de verbindingen wordt verbeterd.

2. Diverse steunen en beugels: Fabricage van buissteunen, kabelgootbeugels, apparatuurbasissen, gangsteunen voor nutsvoorzieningen en daksteunen.

3. Behuizingen en raamwerken: Wand-/dakgordingen voor industriële installaties, raamwerken voor bekleding in kleurstaal, kozijnen voor scheidingswanden en deur-/raamkozijnen.

4. Leuningen, leuningen en ladders: fabrieksomheiningen, trapleuningen, loopbrugleuningen, platformbehuizingen en hoofdcomponenten voor toegangsladders.

5. Ingebedde onderdelen en ankers: Ingebedde constructieonderdelen, connectoren voor basisplaten en muurankers.

6. Lichtgewicht spanten en tijdelijke voorzieningen: Eenvoudige loodsen, bouwplaatsafscheidingen, tijdelijke steunen en steigeronderdelen.

7. Versterking van staalconstructies: Biedt versterking, verbinding en zijdelingse ondersteuning voor H-balken, kanaalstaal, I-balken en andere structurele leden.

II. Toepassingsgebied

1. Industriële gebouwen: ondersteuningssystemen, behuizingsconstructies en hulpmaterialen voor apparatuurplatforms in fabrieken, magazijnen en werkplaatsen.

2. Gemeentelijke techniek: wegvangrails, terreinborden, reclamebordframes, ondersteuningen voor gemeentelijke nutsleidingen en kleine looppaden.

3. M&E en HVAC: Gespecialiseerde steunen en hangers voor luchtkanalen, waterleidingen en kabels in energiecentrales, chemische faciliteiten en commerciële gebouwen.

4. Geprefabriceerde en civiele gebouwen: hulpframeworks voor staalconstructies met meerdere verdiepingen, modulaire gebouwen en eenvoudige wooneenheden.

5. Opslag en logistiek: lichtgewicht rekken, scheidingsrekken en beschermende constructies voor opslagterreinen. 6. Andere gebieden: hulpconstructies voor bouwmachines, hulpmaterialen voor de scheepvaart, frames voor landbouwmachines en hulponderdelen voor krachtoverbrengingstorens.

Belangrijkste prestatieparameters

Standaard: GB/T 706-2016 (gegalvaniseerde hoekstaven van constructiestaal); onderverdeeld in hoeken met gelijke benen en hoeken met ongelijke benen.

I. Gemeenschappelijke materialen en mechanische eigenschappen

Elasticiteitsmodulus: 2,06 × 10⁵ MPa; impactenergie bij kamertemperatuur ≥ 27 J.

II. Classificatie, aanduiding en algemene specificaties

1. Classificatie en benaming

· Gelijke beenhoek: beenbreedtes zijn gelijk; aanduiding: pootbreedte x pootdikte (bijv. ∠50×5).

· Ongelijke beenhoek: beenbreedtes verschillen; aanduiding: lange pootbreedte × korte pootbreedte × pootdikte (bijv. ∠63×40×5).

2. Gemeenschappelijke hoeken met gelijke benen (steunpilaar in de techniek)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Veel voorkomende ongelijke beenhoeken

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Afmetingen en lengteparameters

1. Standaard vaste lengtes: 6m, 9m, 12m; op maat snijden beschikbaar; lengtetolerantie ±5 mm.

2. Vormtoleranties: kromming ≤ 2 mm per meter; totale kromming ≤ 0,2% van de totale lengte; geen noemenswaardige verdraaiing.

IV. Structurele kenmerken

1. L-vormig open gedeelte; lage torsie- en buigstijfheid; geschikt voor het weerstaan ​​van axiale krachten, schuifkrachten en lokale buigmomenten.

2. Hoekstukken met gelijke benen hebben een symmetrische belasting en worden vaak gebruikt voor bidirectionele verstevigingen of symmetrische steunen; ongelijke beenhoeken zijn geschikt voor unidirectionele laadvoegen.

3. Het draagvermogen van één enkel element is beperkt; het combineren of groeperen van leden kan de algehele stijfheid vergroten.

V. Oppervlakte- en verwerkingskenmerken

1. Leveringstoestand: warmgewalst, zwarte afwerking (met walshuid).

2. Verwerkbaarheid: gemakkelijk te snijden, boren, lassen en buigen; handig voor fabricage ter plaatse.

3. Oppervlaktebescherming: Compatibel met roestverwijdering en schilderen, thermisch verzinken of poedercoaten; geschikt voor zowel binnen- als buitenomgevingen.

VI. Parameters voor gebruiksomgeving

1. Toepasselijk temperatuurbereik: [Min]°C tot [Max]°C

2. Corrosieweerstand: Het basismateriaal heeft geen inherente corrosieweerstand; Oppervlaktebescherming is verplicht voor buiten- of corrosieve omgevingen.

3. Verbindingsmethoden: Compatibel met lassen, standaard bouten of gegalvaniseerde bouten.

Specificaties Tabel met hoekstaven van gegalvaniseerd constructiestaal
