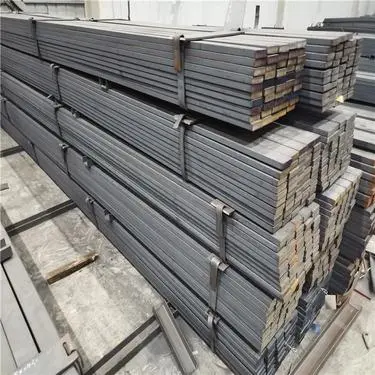

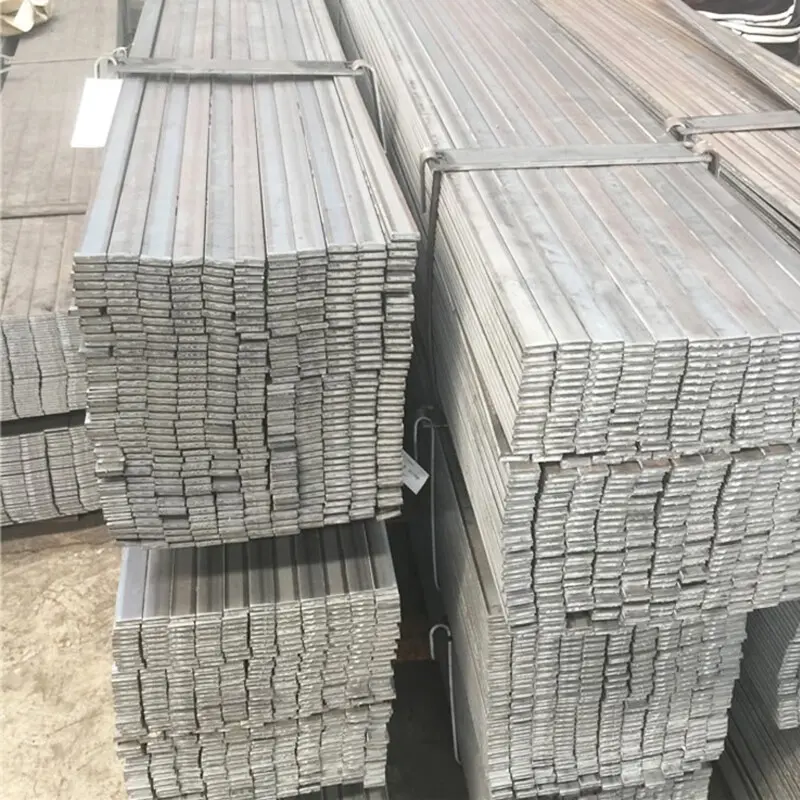

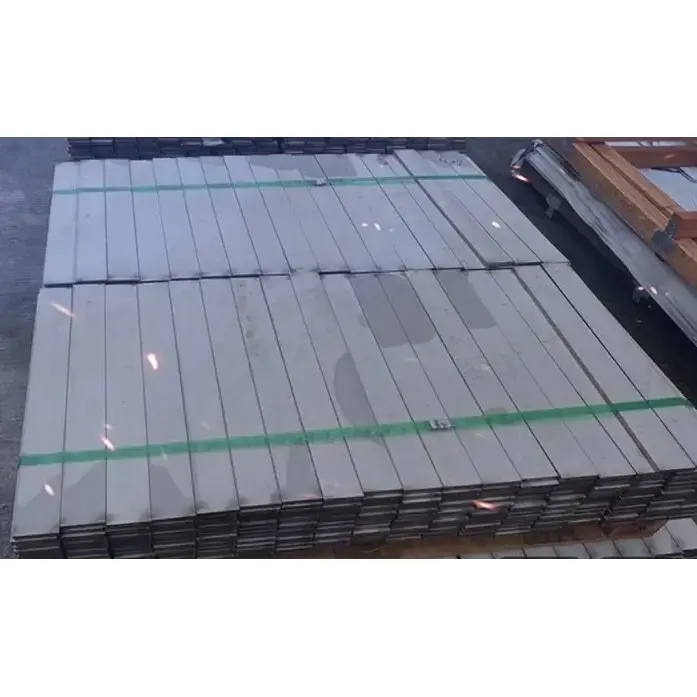

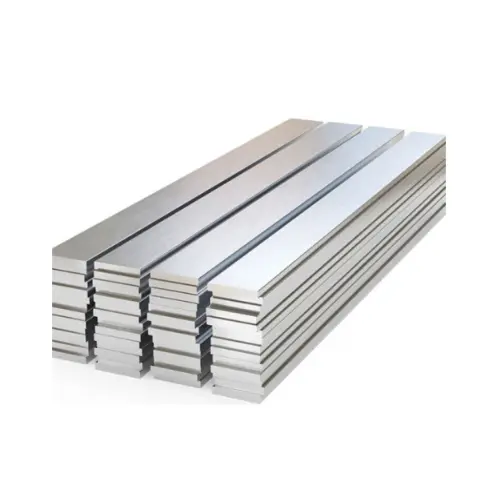

Warmgewalste platte stalen staven voor de bouw hebben een rechthoekige dwarsdoorsnede met afgeronde randen. Ze voldoen aan de GB/T 704-2016-norm en zijn voornamelijk gemaakt van Q235B- of Q355B-staal. Specificaties variëren van 12-300 mm breed en 3-60 mm dik, met standaardlengtes van 6 m, 9 m of 12 m.
1. De doorsnede is een lange, platte rechthoek waarvan de breedte aanzienlijk groter is dan de dikte. Het biedt matige weerstand tegen buiging en laterale stijfheid met een duidelijke dragende as, waardoor het ideaal is voor toepassingen met unidirectionele belastingen, spanbanden en klemmen.
2. Meestal gemaakt van koolstofconstructiestaal, het materiaal is uniform en taai. Het presteert stabiel onder statische en kleine dynamische belastingen en is bestand tegen brosse breuken.
3. Het biedt een laag eigengewicht in verhouding tot de doorsnede en een hoge materiaalgebruiksefficiëntie; bij gebruik als connectoren of spanbanden vermindert het effectief de totale structurele belasting.
1. De vlakke oppervlakken en uniforme randen zorgen voor een uitstekende pasvorm, waardoor een vlakke installatie tegen structurele componenten mogelijk is. Het is geschikt voor toepassingen zoals klemmen, kantenverlijming, wapening en spanbanden.
2. Het slanke profiel en de eenvoudige vorm maken een flexibele plaatsing mogelijk, waardoor het aanpasbaar is aan onregelmatige gebieden en krappe bouwruimtes.
3. Een breed scala aan modulaire specificaties – met verschillende combinaties van breedte en dikte – maakt maatwerk op locatie mogelijk en zorgt voor een grote veelzijdigheid.
1. Het vertoont uitstekende prestaties bij zowel warme als koude verwerking. Het kan gemakkelijk worden gesneden, geboord, gebogen, gewalst, gelast en gestempeld zonder dat er complexe machines nodig zijn. 2. Diverse verbindingsmethoden: voornamelijk verbonden via laplassen of stuiklassen, maar kan ook worden bevestigd met bouten of klinknagels; gezamenlijke fabricage is eenvoudig.
3. Lengtes kunnen naar behoefte worden afgesneden met minimaal materiaalverlies; verwerking van kleine of onregelmatig gevormde onderdelen is handig.
1. Het warmgewalste oppervlak behoudt de walshuid; behandelingen zoals thermisch verzinken, koud verzinken, schilderen of zwart maken kunnen worden toegepast. Eenmaal behandeld voor corrosiebestendigheid, is het geschikt voor binnen-, buiten- en vochtige of blootgestelde omgevingen.
2. De mechanische eigenschappen blijven stabiel binnen het standaard temperatuurbereik van **-20°C tot 250°C**, zonder significante prestatievermindering.
1. Eenvoudige productieprocessen en grootschalige productie resulteren in lage prijzen en ruime voorraadbeschikbaarheid, waardoor het een zeer kosteneffectief structureel basisprofiel is.
2. Ingedeeld in warmgewalst vlak staal en koudgetrokken vlak staal:
1. Warmgewalst type: met walshuid op het oppervlak; matige maatprecisie; geschikt voor algemene technische toepassingen.
2. Koudgetrokken type: hoge maatprecisie en gladde oppervlakteafwerking; geschikt voor precisiemontage en mechanische componenten.
1. Zwakke weerstand tegen laterale torsie en kantelen; op zichzelf ongeschikt voor gebruik als primaire dragende balken of kolommen; doorgaans gebruikt als hulpcomponenten.
2. Dunnere platte stalen profielen zijn slecht bestand tegen plaatselijke schokken en zijn gevoelig voor buiging of vervorming onder overmatige belasting.
3. Gevoelig voor snel roesten als het gedurende langere tijd buiten wordt blootgesteld zonder bescherming tegen corrosie.
1. Verbindingscomponenten voor staalconstructies
Warmgewalste platte stalen staven kunnen dienen als trekstaven, verstevigingsplaten, verbindingsplaten en verstijvers tussen stalen balken, kolommen, H-balken en vierkante/rechthoekige holle profielen. Ze verbeteren de algehele structurele stabiliteit en zijn veelgebruikte hulpmaterialen voor verbindingen van staalconstructies.
2. Ingebedde onderdelen en componenten
Wordt gebruikt voor het vervaardigen van ingebedde platte stalen platen, ingebedde verbindingselementen en aardingsstrips; op grote schaal toegepast in ingebedde componentprojecten voor het bouwen van funderingen, muren en dakbedekking.
3. Behuizings- en randafwerkingssystemen
Gebruikt voor het afwerken van randen en het omwikkelen van met kleur gecoate stalen panelen, muren, daken en deur-/raamopeningen; wordt ook gebruikt voor druklijsten, randafdichtingsframes, afdeklijsten voor paneelvoegen en afdichtings-/waterdichtende componenten. 4. Accessoires voor leidingen en apparatuur
Pijpklemmen, leidingklemmen, beugelriemen, bevestigingsbanden voor apparatuur en lijnbevestigingsstrips; gebruikt voor het georganiseerd vastzetten van leidingen en kabels.
5. Aarding van stroom- en bliksembeveiliging
Aarding van platte staven, bliksembeveiligingsgeleiders en potentiaalvereffeningsstrips voor gebouwen, fabrieken, stroomverdeelruimtes en gespecialiseerde apparatuur; materialen die voldoen aan de normen van de energiesector.
6. Leuningen, leuningen en loopbruggen/trappen
Traprandafwerking, relingverstevigingsstrips, eenvoudige leuningdwarsbalken en antislipplatformstrips.
7. Mechanische en hardwareverwerking
Gestempelde onderdelen, frames voor kleine apparatuur, gereedschapsaccessoires, hardwarecomponenten, onderdelen voor landbouwmachines en op maat snijden/verwerking van kleine niet-standaard onderdelen.
8. Tijdelijke voorzieningen voor gemeenten en bouwplaatsen
Versterking van reclameborden, steigerverbindingen, tijdelijke steunframes en raamwerken voor bordjes.
1. Staalconstructietechniek: hulpmaterialen voor industriële installaties, geprefabriceerde gebouwen, stalen dakbedekking en wandbekledingssystemen.
2. M&E van gebouwen (mechanisch en elektrisch): Aarding van elektrische bliksembeveiliging, leidingsteunen voor loodgieterswerk/HVAC en bevestigingssystemen voor leidingen.
3. Energietechniek: aardings- en geleidende aansluitingen voor onderstations, distributieruimten en buitenstroomvoorzieningen.
4. Gemeentelijk en transport: wegborden, vangrails, bushokjes en gemeentelijke landschapscomponenten.
5. Machinebouw: apparatuur voor algemeen gebruik, bouwmachines, landbouwmachines en verwerking van hardwarecomponenten.
6. Scheepsbouw en vliesgevels: versterking van scheepsonderdelen, architecturale randafwerking van vliesgevels en subframes van deuren en ramen.
· Warmgewalst platstaal: kosteneffectief met hoge voorraadbeschikbaarheid; geschikt voor algemeen technisch gebruik, voornamelijk voor structurele verbindingen, ingebedde onderdelen, aarding en randafwerking van bekledingen.
· Koudgetrokken vlakstaal: heeft nauwkeurige afmetingen en een gladde, zuivere oppervlakteafwerking; geschikt voor precisiemachines, componenten die een hoge esthetische kwaliteit vereisen, en precisiemontage.
· Thermisch verzinkt vlakstaal: corrosie- en roestbestendig; de voorkeur voor buiten-, blootgestelde of vochtige omgevingen en aardingsprojecten voor bliksembeveiliging. Belangrijkste prestatieparameters
Normen: GB/T 704-2016 "Warmgewalst plat staal", GB/T 34374-2017 "Koudgetrokken plat staal"
|
Materiaalkwaliteit |
Vloeisterkte ReL (MPa) |
Treksterkte Rm (MPa) |
Verlenging na breuk |
Toepassingsscenario's |
|
Q235B |
≥235 |
375~500 |
≥24% |
Algemeen technisch gebruik, verbindingselementen, randafwerking, gewone ingebedde onderdelen, aardingsplaten |
|
Q355B |
≥355 |
470~630 |
≥21% |
Zware versterking, dragende verbindingsplaten, mechanische uitrustingsfittingen |
Algemene fysieke parameters
· Dichtheid: 7,85 g/cm³
· Elasticiteitsmodulus: 2,06 × 10⁵ MPa
· Bedrijfstemperatuur: -20°C tot 250°C
1. Aanduidingsmethode
Breedte × dikte (mm); Voorbeelden: 50×5, 80×6
2. Belangrijkste maatbereiken
· Breedte: 12–300 mm
· Dikte: 3–60 mm
· Standaardlengtes: 6 m, 9 m, 12 m; op lengte te knippen op aanvraag
3. Dimensionale toleranties
· Warmgewalst platstaal: breedte ±1,0 mm, dikte ±0,5 mm
· Koudgetrokken vlakstaal: hogere precisie; breedte/diktetolerantie ≤ ±0,3 mm
4. Theoretische gewichtsformule
W (kg/m) = Breedte (mm) × Dikte (mm) × 0,00785
5. Algemene specificaties en gewicht per meter
|
Grootte (breedte x dikte, mm) |
Theoretisch gewicht (kg/m) |
Belangrijkste toepassingen |
|
20×3 |
0.471 |
Kleine randafwerking, raam- en deurlijst, eenvoudige trekstangen |
|
25×3 |
0.589 |
Decoratief lijstwerk, onderdelen voor het bevestigen van pijpleidingen |
|
30×3 |
0.707 |
Algemene randafwerking, daklijst, kleine verstevigingsdelen |
|
30×4 |
0.942 |
Muurankers, kleine buisklemmen |
|
40×4 |
1.256 |
Normaal plat aardingsstaal, gewone verbindingsplaten |
|
40×5 |
1.570 |
Standaard aardingsstrips, buisklemmen, behuizingslijst |
|
50×5 |
1.963 |
Belangrijkste platte aardingsstaal, stalen structuurbindstrips |
|
50×6 |
2.355 |
Zwaar uitgevoerde trekstangen, verstevigingsstrips voor apparatuur |
|
60×6 |
2.826 |
Grote pijpklemmen, balk- en kolomverstevigingsstrips |
|
80×6 |
3.768 |
Zware verbindingsplaten, verbrede verstevigingsdelen |
|
80×8 |
5.024 |
Dikke draagstrips, hulpplaten voor apparatuurbasissen |
|
100×8 |
6.280 |
Verbrede componenten voor zware lasten, grote ringfittingen |
1. Platte, langwerpige doorsnede; biedt goede unidirectionele buigweerstand maar lage laterale stijfheid. Geschikt voor buig-, span-, bind- en klemtoepassingen in het vlak; ongeschikt om zelfstandig hoge koppel- of zijdelingse belastingen te weerstaan.
2. Uniforme materiaalsamenstelling zonder significante spanningsconcentratiepunten; vertoont uitstekende koudbuig- en stempeleigenschappen.
3. Stabiele afschuifprestaties; geschikt voor gebruik als lapconnectoren, waterstops en trekstangen.
|
Categorie |
Vormproces |
Precisie en oppervlakteconditie |
Kernprestaties |
Toepassingsscenario's |
|
Warmgewalst plat staal |
Heet rollen |
Oxideschaal op het oppervlak, gewone maatprecisie |
Goede taaiheid, uitstekende lasbaarheid, hoge kostenprestaties |
Trekstangen voor staalconstructies, ingebedde onderdelen, randafwerkingen, algemene aardingsstangen, algemeen gebruik op bouwplaatsen |
|
Koudgetrokken plat staal |
Precisie koudtrekken |
Glad, helder oppervlak, nauwkeurige afmetingen |
Hoge rechtheid, nauwe tolerantie, goede uitstraling |
Precisiemachinebeslag, decoratieve componenten, uiterst nauwkeurige montageonderdelen |
|
Thermisch verzinkt plat staal |
Heetwalsen/koudtrekken + thermisch verzinken |
Uniforme zinklaag, antiroesteigenschap |
Uitstekende corrosie- en weersbestendigheid, stabiele elektrische geleidbaarheid |
Aarding buitenshuis, structurele onderdelen in de open lucht, vochtige omgevingen, energietechnische projecten |
1. Koudbuigprestaties: geschikt voor 180 ° koudbuigen bij kamertemperatuur zonder scheuren of delaminatie bij de bocht; geschikt voor buigen en vormen op locatie.
2. Lasprestaties: vanwege het lage koolstofgehalte zijn deze warmgewalste platte stalen staven geschikt voor booglassen en gasbeschermd lassen; ze leveren sterke lassen op die bestand zijn tegen scheuren.
3. Stempelen / ponsen: gemakkelijk te ponsen en te snijden; lage verwerkingsproblemen; geschikt voor massaproductie van kleine, onregelmatig gevormde onderdelen.
4. Elektrische geleidbaarheid: Zuiver koolstofstaal biedt een goede elektrische geleidbaarheid en is een standaardmateriaal voor bliksembeveiligings- en aardingsprojecten.
1. Basisconditie: warmgewalste "zwarte" afwerking (walsschaal); vatbaar voor roest; Bij gebruik buitenshuis is een anticorrosiebehandeling verplicht.
2. Algemene anticorrosieprocessen en referentiespecificaties
o Thermisch verzinken: gemiddelde dikte van de zinklaag ≥65μm; buitenlevensduur van 12–18 jaar.
o Koudverzinken / Schilderen: Zinklaag / verffilmdikte van 20–40 μm; voornamelijk voor binnen- of droge omgevingen.
o Zwart worden/passiveren: alleen roestpreventie (geen decoratieve afwerking); gebruikt voor interne mechanische componenten.
1. Primair: Laplassen, stomplassen (standaard voor staalconstructies en aardingsprojecten).
2. Secundair: bouten, klinken, clip-/klembevestiging.
Geschikt
Versteviging/versteviging van staalconstructies, sierstrips voor dak-/muurranden, ingebedde onderdelen, bliksembeveiliging/aarding, buisklemmen/beugels, rand van trapleuning, eenvoudige leuningen, kleine mechanische hardwareonderdelen.
Ongeschikt
Op zichzelf staande primaire dragende balken of kolommen, onderdelen die onderhevig zijn aan hoogfrequente wisselende schokken, dragende onderdelen onder hoge druk.
| breedte (mm) |
dikte (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| theoretisch gewicht (kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
